Appui de dalle NUVO
Protection contre la fissuration de la maçonnerie avec isolation phonique en option

Situation initiale
Les murs supportent des dalles en béton qui se déplacent et tournent, transmettant ainsi des charges élevées aux bords des murs. Ces charges peuvent entraîner la fissuration et l’écaillage de la maçonnerie et du crépi appliqué. La maçonnerie non porteuse peut également subir des dommages. Dans certains cas particuliers, une maçonnerie ne peut pas être découplée acoustiquement au pied du mur et nécessite un découplage correspondant sur la couronne du mur.

Protection du bâtiment et isolation phonique

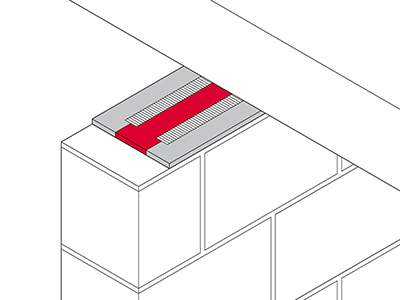

Les appuis de dalle NUVO permettent de déplacer les dalles en béton sur 60 mm maximum et de les faire tourner en maintenant la répartition des charges au centre. Les fissures dans la maçonnerie sont réduites au minimum. Des appuis spéciaux avec une répartition excentrique des charges ou une isolation phonique élevée sont également disponibles.

Qualité

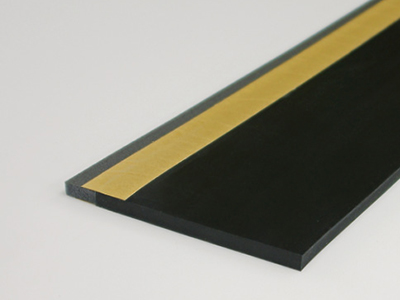

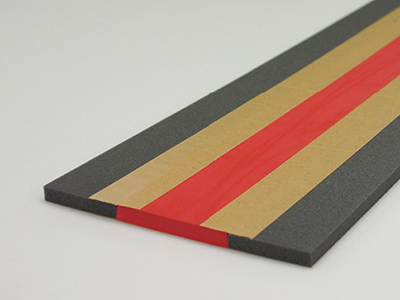

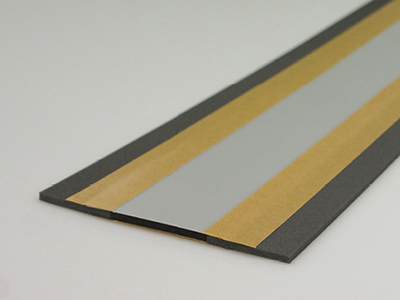

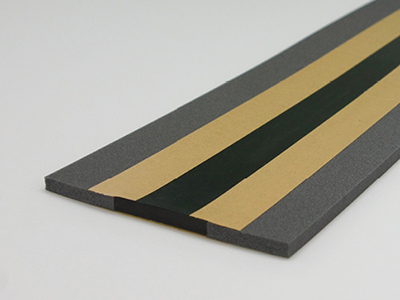

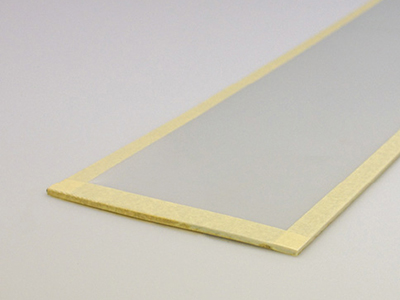

Le noyau des appuis de dalle NUVO se compose de caoutchouc plein homogène à élasticité permanente, dureté 65° ou 45° Shore A. Les appuis de dalle NUVO surfaciques sont également disponibles en granulat de caoutchouc recyclé écologiquement, lié par élastomère. Les panneaux latéraux sont en PE à cellules fermées. Les couches de glissement sont en plastique.

Avantages des appuis de dalle NUVO
- Matériaux résistants à la pression
- Résistance maximale au vieillissement
- Étanchéité simple des joints grâce aux bandes de rive détachables
- Appuis excentriques et appuis spéciaux disponibles

613.100 Bandes inson.sur maçonn. Sur maçonnerie porteuse.

---

613.110 Bande épaisseur mm 4 à 6.

---

613.111 Maçonnerie épaisseur mm 115 à 135.

---

613.112 Maçonnerie épaisseur mm 140 à 160.

---

613.113 Maçonnerie épaisseur mm 165 à 185.

---

613.114 Epaisseurs div.

---

613.120 Bande épaisseur mm 7 à 10.

---

613.121 Maçonnerie épaisseur mm 115 à 135.

---

613.122 Maçonnerie épaisseur mm 140 à 160.

---

613.123 Maçonnerie épaisseur mm 165 à 185.

---

613.124 Epaisseurs div.

---

613.181 Spécification
