Ancrage mural NUVO
Découplage phonique protégé mécaniquement

Situation initiale
Des parois de parement ou des maçonneries de remplissage sont créées pour accroître l’isolation des bruits aériens ou optimiser l’esthétique. Les deux parois sont habituellement découplées avec une isolation en fibres minérales, également avec une ventilation arrière dans le cas des maçonneries apparentes extérieures. La paroi de parement est protégée de manière statique par des fixations ponctuelles dans la construction arrière. Si un ancrage rigide est utilisé pour cette fixation, le son se transmet mécaniquement au bâtiment.

Isolation phonique

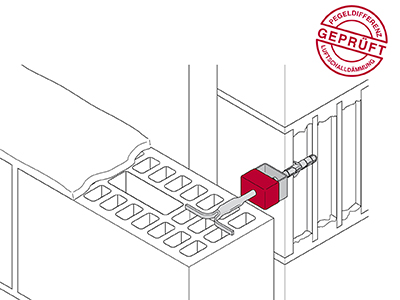

Afin de préserver l’isolation élevée contre les bruits aériens d’une maçonnerie à double paroi, les deux parois sont fixées et découplées acoustiquement avec les ancrages muraux NUVO. La sécurité mécanique est assurée par les ancrages muraux NUVO.

Qualité
La pièce amortissant les bruits solidiens est en caoutchouc naturel à élasticité permanente, dureté 45° Shore A. Les pièces métalliques sont en acier inoxydable 1.4435.

Avantages des ancrages muraux NUVO
- Effet d’isolation acoustique vérifié
- Résistance à la corrosion
- Protection mécanique contre l’arrachement

533.000 Attaches d'ancrage insonorisantes en acier inoxydable.

---

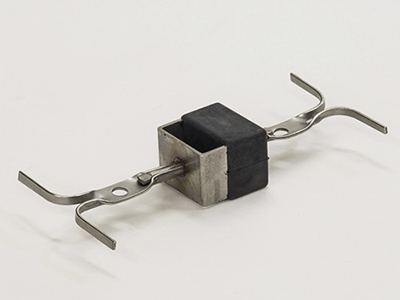

533.100 Les 2 extrémités scellées dans les joints d'assise au montage des parois.

---

533.101 Espacement des parois jusqu'à mm 100.

---

533.102 Espacement des parois mm 105 à 140.

---

533.103 Espacement des parois mm 145 à 180.

---

533.104 Espacement des parois mm 185 à 220.

---

533.105 Espacement des parois mm 225 à 260.

---

533.106 Espacement des parois mm 265 à 300.

---

533.107 Espacements div.

---

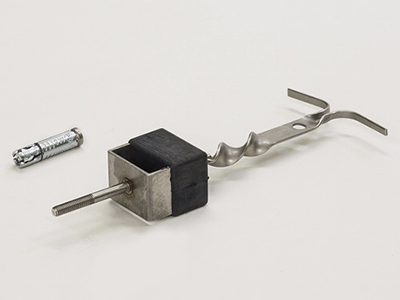

533.200 Une extrémité ancrée dans le béton, l'autre scellée dans le joint d'assise.

---

533.201 Espacement des parois jusqu'à mm 100.

---

533.202 Espacement des parois mm 105 à 140.

---

533.203 Espacement des parois mm 145 à 180.

---

533.204 Espacement des parois mm 185 à 220.

---

533.205 Espacement des parois mm 225 à 260.

---

533.206 Espacement des parois mm 265 à 300.

---

533.207 Espacements div.

---

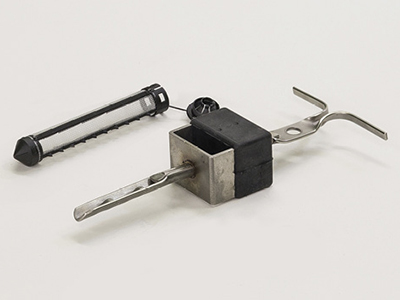

533.300 Une extrémité ancrée par injection dans la maçonnerie, l'autre scellée dans le joint d'assise.

---

533.301 Espacement des parois jusqu'à mm 100.

---

533.302 Espacement des parois mm 105 à 140.

---

533.303 Espacement des parois mm 145 à 180.

---

533.304 Espacement des parois mm 185 à 220.

---

533.305 Espacement des parois mm 225 à 260.

---

533.306 Espacement des parois mm 265 à 300.

---

533.307 Espacements div.

---

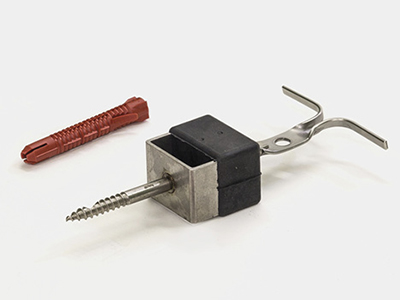

533.400 Une extrémité fixée par douille dans la maçonnerie, l'autre scellée dans le joint d'assise.

---

533.401 Espacement des parois jusqu'à mm 100.

---

533.402 Espacement des parois mm 105 à 140.

---

533.403 Espacement des parois mm 145 à 180.

---

533.404 Espacement des parois mm 185 à 220.

---

533.405 Espacement des parois mm 225 à 260.

---

533.406 Espacement des parois mm 265 à 300.

---

533.407 Ancrage ds béton

---

533.801 Divers
