Das variantenreiche Anschluss-System mit Koppelelement und Trägerleiste. Kein Schrauben, Schweissen oder Rückbiegen. Mit diesem patentierten, von der Bundesanstalt für Materialprüfung geprüften Bewehrungsanschluss JBW werden Stahlbetonanschlüsse, ob im Ortbeton oder im Fertigteilbau bei höchstmöglicher Wirtschaftlichkeit problemlos, risikolos und sicher hergestellt. Der Bewehrungsanschluss JBW besteht aus zwei Beton-Rippen stahlankern, einem u-förmigen Koppelelement und einer Trägerleiste. Die schnelle, rationelle Einbauweise kennzeichnet den JBW Bewehrungsanschluss. Die verlegefertige mehr anzeigen...

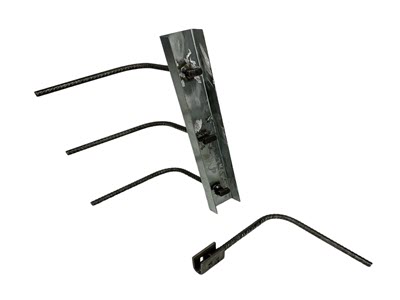

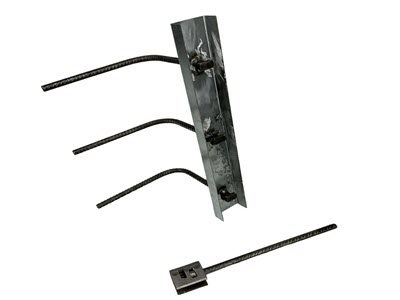

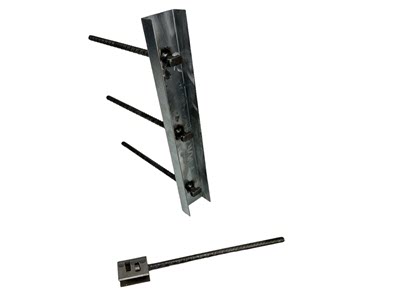

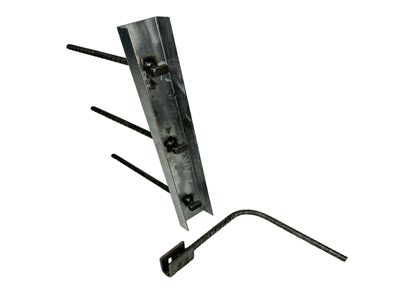

Das variantenreiche Anschluss-System mit Koppelelement und Trägerleiste. Kein Schrauben, Schweissen oder Rückbiegen. Mit diesem patentierten, von der Bundesanstalt für Materialprüfung geprüften Bewehrungsanschluss JBW werden Stahlbetonanschlüsse, ob im Ortbeton oder im Fertigteilbau bei höchstmöglicher Wirtschaftlichkeit problemlos, risikolos und sicher hergestellt. Der Bewehrungsanschluss JBW besteht aus zwei Beton-Rippen stahlankern, einem u-förmigen Koppelelement und einer Trägerleiste.
Die schnelle, rationelle Einbauweise kennzeichnet den JBW Bewehrungsanschluss. Die verlegefertige Trägerleiste mit fest fixierten Ankern wird auf der Schalung angenagelt. Nach dem Armieren, Betonieren und Ausschalen sind die Leisten oberflächenbündig sichtbar. Die Sollbruch stellen der Trägerleisten stellen ein schnelles, problemloses Entfernen sicher.

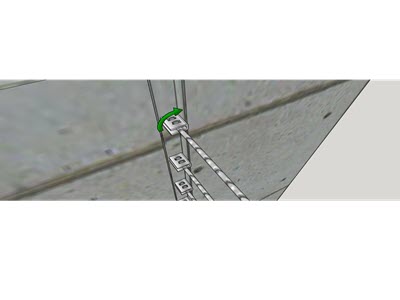

In den jetzt vorhandenen Aussparungen liegen die Ankernocken frei; die Koppelelemente mit schon eingerasteten Anschlussankern werden durch einfache 90°-Drehung schlupfarm (entsprechend SIA 262) verbunden. Nach dem Betonieren des anzuschliessenden Bauteils ist eine kraftschlüssige und konstruktiv verzahnte Verbindung hergestellt. Die Anschlüsse können sowohl in einschnittiger als auch in zweischnittiger Anordnung ausgeführt werden.
 |
|
PohlCon AG (Schweiz)
Wasterkingerweg 2
8193 Eglisau
zur Firmenansicht
|
Telefon: 044 807 17 17
|
Produktinformationen-Downloads
|
Musterleistungsverzeichnis |
|
Beschreibung |
 Ausschreibungstexte JBW (.xlsx)Prospekt Bewehrungstechnik (.pdf)
|
Technische Zeichnung / CAD / BIM |
|
Zertifikat / Leistungserklärung |
|
Weitere Dokumente |
|
relevante NPK-Positionen (29)
|
|
|
543.100 Bewehrungsanschlüsse Einschnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen. |
|
|
543.110 Stahl B500, Bauteildicke bis m 0,20. |
|
|
543.111 Masse bis kg/m 5,0. |
|
|
543.112 Masse kg/m 5,1 bis 7,5. |
|
|
543.113 Masse kg/m 7,6 bis 10,0. |
|
|
543.114 Masse kg/m 10,1 bis 15,0. |
|
|
543.115 Uebrige Massen |
|
|
543.120 Stahl B500, Bauteildicke m 0,21 bis 0,30. |
|
|
543.121 Masse bis kg/m 5,0. |
|
|
543.122 Masse kg/m 5,1 bis 7,5. |
|
|
543.123 Masse kg/m 7,6 bis 10,0. |
|
|
543.124 Masse kg/m 10,1 bis 15,0. |
|
|
543.125 Uebrige Massen |
|
|
543.131 Spezifikation |
|
|
543.200 Bewehrungsanschlüsse Zweischnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen. |
|
|
543.210 Stahl B500, Bauteildicke bis m 0,20. |
|
|
543.211 Masse bis kg/m 5,0. |
|
|
543.212 Masse kg/m 5,1 bis 7,5. |
|
|
543.213 Masse kg/m 7,6 bis 10,0. |
|
|
543.214 Masse kg/m 10,1 bis 15,0. |
|
|
543.215 Uebrige Massen |
|
|
543.220 Stahl B500, Bauteildicke m 0,21 bis 0,30. |
|
|
543.221 Masse bis kg/m 5,0. |
|
|
543.222 Masse kg/m 5,1 bis 7,5. |
|
|
543.223 Masse kg/m 7,6 bis 10,0. |
|
|
543.224 Masse kg/m 10,1 bis 15,0. |
|
|
543.225 Uebrige Massen |
|
|
543.231 Spezifikation |
|
|
543.301 Bewehrungen:Ortbetonbau Bewehrungszubehör,-anschlüsse Bewehrungsanschlüsse Uebrige |
|
