Stahlbetonbauwerke werden heutzutage mit Dehnfugen ausgestattet, um dem Baukörper Dehn- und Schrumpfbewegungen zu ermöglichen, ohne dadurch Spannungen im Bauwerk aufzubauen. Die Auslegung dieser Fugen ist wichtig für die Gesamtkonstruktion und ihre einwandfreie Funktion. Unser Lieferprogramm an Querkraftdornen bietet einige Vorteile gegenüber herkömmlichen Verbindungen. Die Querkraftdorne übertragen die Lasten wirkungsvoller, sind einfacher einzubauen und ermöglichen eine genaue Positionierung beim Einbauen.
Lösung für Baudehnfugen
In den meisten Fällen lassen sich herkömmliche
mehr anzeigen...
Stahlbetonbauwerke werden heutzutage mit Dehnfugen ausgestattet, um dem Baukörper Dehn- und Schrumpfbewegungen zu ermöglichen, ohne dadurch Spannungen im Bauwerk aufzubauen. Die Auslegung dieser Fugen ist wichtig für die Gesamtkonstruktion und ihre einwandfreie Funktion. Unser Lieferprogramm an Querkraftdornen bietet einige Vorteile gegenüber herkömmlichen Verbindungen. Die Querkraftdorne übertragen die Lasten wirkungsvoller, sind einfacher einzubauen und ermöglichen eine genaue Positionierung beim Einbauen.
Lösung für Baudehnfugen
In den meisten Fällen lassen sich herkömmliche Dehnfugenkonstruktionen wie Konsolen oder auch Ausführungen mit Nut und Feder, durch Querkraftdorne ersetzen. Diese Querkraftdorne sind effektiver beim Übertragen der Kräfte und der zur Verfügung stehenden Bewegungsmöglichkeit. Weiter sind sie leicht auf der Schalung zu befestigen und stellen daher eine kosteneffektive Lösung dar. Querkraftdorne können für Bewegungsfugen in Decken, zum Einhängen von Geschossplatten und zur Eliminierung von Doppelstützen (Raumgewinn) bei Bewegungsfugen benutzt werden. Im Ingenieurbau werden sie in Fugen bei Brüstungen, an Brücken und in diversen Spezialfällen verwendet.

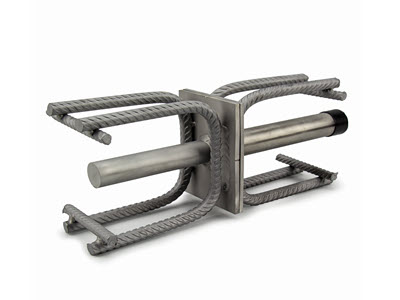

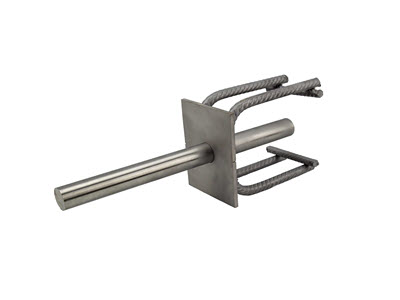

DB mit Hülse DB-N

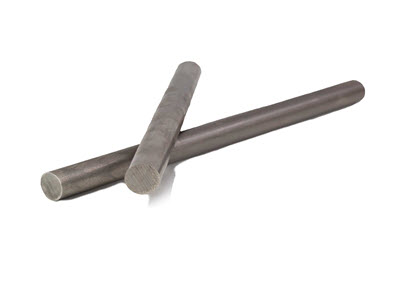

Dieser Querkraftdorne DB-Typ wird vor allem verwendet, wenn die Lasten sehr hoch sind. Die Produktpalette umfasst acht verschiedene Durchmesser, die jeweils in verschiedenen Standardlängen lieferbar sind. Der Dorn wird aus Duplex Material (1.4462, 1.4362) und verzinkt, roh (1.7225, 1.7227) hergestellt. Die Edelstahlhülse wird mit integrierter Nagelplatte ausgeliefert.

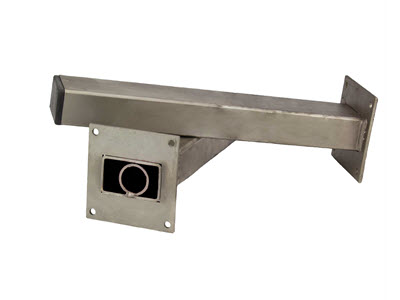

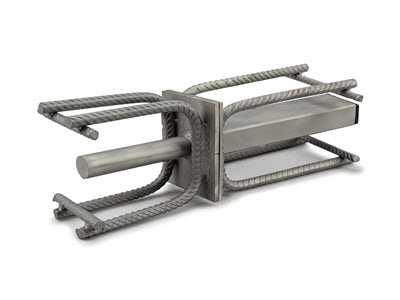

DB mit Hülse DB-Q
Beim diesem Querkraftdorn-Typ wird ebenfalls ein DB-N Dorn verwendet. Der Hülsenteil, in die der Dornteil eingebracht wird, ist eine Rechteckhülse. Dies ermöglicht neben der axialen Verschiebbarkeit auch noch eine Bewegung in Fugenlängsrichtung ±12 mm für Zwangskräfte aus dem Bauzustand. Die Komponenten werden aus den gleichen Materialien gefertigt wie beim Typ mit Hülse DB-N. Auf Anfrage sind auch grössere Querverschiebungen in der Hülse möglich.
