VT03.ch - Renforts pour cloisons |
|
|
|
Liens vers le produit
|
|
VT03.ch - Renforts pour cloisons, traverses et bâtis-supports Knauf Fixation de charges sur les systèmes de cloisons et de plafonds Knauf Plaques Knauf Renfort pour cloison en multiplex / fibroplâtre Knauf Renfort en tôle Knauf Renfort en tôle Knauf consolidé par fibroplâtre Renfort pour plafonds / Multiplex Knauf Consignes d’utilisation Remarques relatives au document Les projeteurs et entrepreneurs spécialisés peuvent utiliser les fiches d’informations techniques fournies par Knauf comme support de planification et d’exécution en vue d’une utilisation des systèmes Knauf.
Sauf voir plus...
VT03.ch - Renforts pour cloisons, traverses et bâtis-supports Knauf
Fixation de charges sur les systèmes de cloisons et de plafonds Knauf
Plaques Knauf

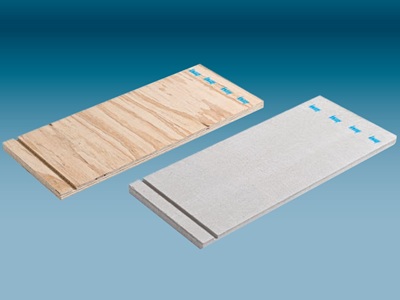

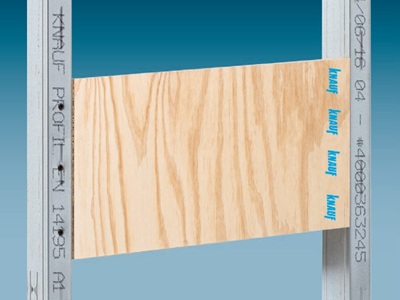

Renfort pour cloison en multiplex / fibroplâtre Knauf

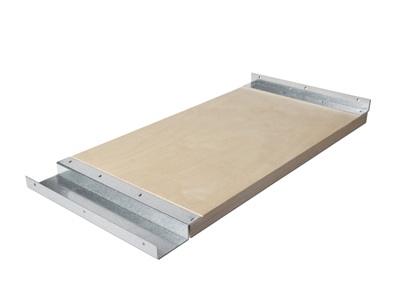

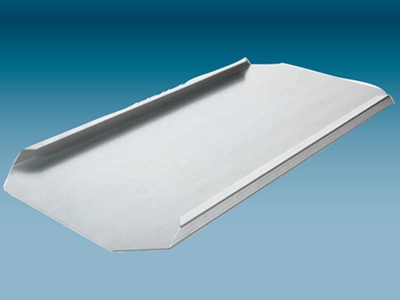

Renfort en tôle Knauf

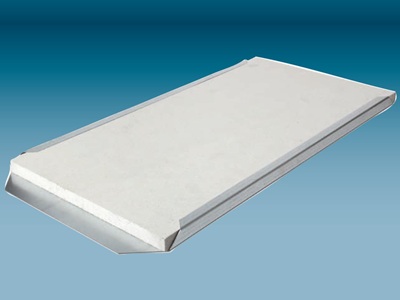

Renfort en tôle Knauf consolidé par fibroplâtre
Renfort pour plafonds / Multiplex Knauf
Consignes d’utilisation
Remarques relatives au document
Les projeteurs et entrepreneurs spécialisés peuvent utiliser les fiches d’informations techniques fournies par Knauf comme support de planification et d’exécution en vue d’une utilisation des systèmes Knauf.
Sauf indication contraire, les informations et instructions, variantes de construction, détails d’exécution et produits qui figurent dans ces fiches techniques reposent sur les preuves de conformité (par ex. certificats de contrôle, expertises et/ ou applications de protection
incendie) et normes en vigueur au moment de l’élaboration du document. De plus, les exigences en matière de construction et de statique sont également prises en considération.
Les détails d’exécution mentionnés illustrent des exemples qui peuvent être utilisés par analogie pour diverses variantes de parement du système concerné.
Cependant, les mesures complémentaires nécessaires et/ou les restrictions éventuellement requises doivent être prises en considération en cas d’exigences particulières portées sur la protection incendie et/ou l’insonorisation.
Références à d’autres documents
■ Cloisons à ossature métallique, voir fiche technique W11.ch
Cloisons à ossature métallique Knauf
■ Doublages, voir fiche technique W61.ch Cloisons de doublage Knauf
■ Plafonds en plaques – suspendus sous des plafonds massifs, voir fiche technique D11.ch Plafonds en plaques Knauf
Téléchargement des informations sur le produit.
|
Descriptif type |
|
Description |
 VT03.ch - Tro142.ch - Renforts pour cloisons, traverses et batis supports (.pdf)
|
Dessin technique / CAO / BIM |
W116.ch - H1 Bâtis-supports pour sanitaires (.jpg) W228.ch - A10 (.jpg) W234.ch - A12 (.jpg) W234.ch - A13 Vue – Exécution en multiplex avec profilé CW (.jpg) W234.ch - A14 (.jpg) W234.ch - H13 Coupe horizontale – Exécution en multiplex avec profilé CW (.jpg) W234.ch - V12 Exécution avec profilé UA (.jpg) W234.ch - V13 Coupe verticale – Exécution en multiplex avec profilé CW (.jpg) W626V.ch - H1 Avec ancrage arrière (.jpg)
|
Certificat / Déclaration des performances |
|
Autres documents |
|
Articles CAN correspondants (147)
|
|
|
735.000 Mise en oeuvre de renfort en bois, dérivé du bois ou plaque de plâtre fibrée. |
|
|
735.100 Carrelet inséré dans profilés UW, CW ou UA. |
|
|
735.101 Carrelet mm 42x45 dans profilé largeur mm 50. |
|
|
735.102 Carrelet mm 70x45 dans profilé largeur mm 75. |
|
|
735.103 Carrelet mm 95x45 dans profilé largeur mm 100. |
|
|
735.104 Carrelet mm 120x45 dans profilé largeur mm 125. |
|
|
735.105 Carrelet mm 145x45 dans profilé largeur mm 150. |
|
|
735.106 Spécification |
|
|
735.200 Bois panneauté multicouche, épaisseur min. mm 21, avec rainure d'un côté, insérée entre profilés CW. |
|
|
735.210 Largeur m 0,615. |
|
|
735.211 Hauteur jusqu'à m 0,25. |
|
|
735.212 Hauteur m 0,26 à 0,75. |
|
|
735.213 Hauteur m 0,76 à 1,00. |
|
|
735.214 Spécification |
|
|
735.281 Spécification |
|
|
735.300 Bois panneauté multicouche, épaisseur min. mm 21, avec battue d'un côté, insérée entre profilés UA. |
|
|
735.310 Largeur m 0,615. |
|
|
735.311 Hauteur jusqu'à m 0,25. |
|
|
735.312 Hauteur m 0,26 à 0,75. |
|
|
735.313 Hauteur m 0,76 à 1,00. |
|
|
735.314 Spécification |
|
|
735.381 Spécification |
|
|
735.400 Plaque de plâtre fibrée, épaisseur min. mm 18, avec rainure d'un côté, insérée entre profilés CW. |
|
|
735.410 Largeur m 0,615. |
|
|
735.411 Hauteur jusqu'à m 0,25. |
|
|
735.412 Hauteur m 0,26 à 0,75. |
|
|
735.413 Hauteur m 0,76 à 1,00. |
|
|
735.414 Spécification |
|
|
735.481 Spécification |
|
|
735.500 Plaque de plâtre fibrée, épaisseur min. mm 18, avec feuillure rabotée d'un côté, insérée entre profilés UA. |
|
|
735.510 Largeur m 0,615. |
|
|
735.511 Hauteur jusqu'à m 0,25. |
|
|
735.512 Hauteur m 0,26 à 0,75. |
|
|
735.513 Hauteur m 0,76 à 1,00. |
|
|
735.514 Spécification |
|
|
735.581 Spécification |
|
|
735.801 Divers |
|
|
730.000 Retombées, embrasures, enchevêtrures, pontages et renforcements |
|
|
731.000 Exécution de retombées. |
|
|
731.100 Retombées en bord de plafond sans exigences de protection incendie. |
|
|
731.110 Retombée perpendiculaire au plafond, y compris 1 arête et raccords bord à bord à éléments adjacents. Parement 1 couche, en construction à sec. |
|
|
731.111 Hauteur apparente jusqu'à mm 300. |
|
|
731.112 Hauteur apparente mm 301 à 500. |
|
|
731.113 Spécification |
|
|
731.120 Retombée perpendiculaire au plafond, y compris 1 arête et raccords bord à bord à éléments adjacents. Parement 2 couches, en construction à sec. |
|
|
731.121 Hauteur apparente jusqu'à mm 300. |
|
|
731.122 Hauteur apparente mm 301 à 500. |
|
|
731.123 Spécification |
|
|
731.181 Spécification |
|
|
731.200 Retombées entre plafonds de niveaux différents sans exigences de protection incendie. |
|
|
731.210 Retombée perpendiculaire au plafond, y compris 2 arêtes. Parement 1 couche, en construction à sec. |
|
|
731.211 Hauteur apparente jusqu'à mm 300. |
|
|
731.212 Hauteur apparente mm 301 à 500. |
|
|
731.213 Spécification |
|
|
731.220 Retombée perpendiculaire au plafond, y compris 2 arêtes. Parement 2 couches, en construction à sec. |
|
|
731.221 Hauteur apparente jusqu'à mm 300. |
|
|
731.222 Hauteur apparente mm 301 à 500. |
|
|
731.223 Spécification |
|
|
731.281 Spécification |
|
|
731.300 Retombées en bord de plafond avec exigences de protection incendie. |
|
|
731.310 Classe de résistance au feu EI 30. Retombée perpendiculaire au plafond, y compris 1 arête et raccords bord à bord à éléments adjacents. Parement 2 couches, en construction à sec. |
|
|
731.311 Hauteur apparente jusqu'à mm 300. |
|
|
731.312 Hauteur apparente mm 301 à 500. |
|
|
731.313 Spécification |
|
|
731.320 Classe de résistance au feu EI 60. Retombée perpendiculaire au plafond, y compris 1 arête et raccords bord à bord à éléments adjacents. Parement 2 couches, en construction à sec. |
|
|
731.321 Hauteur apparente jusqu'à mm 300. |
|
|
731.322 Hauteur apparente mm 301 à 500. |
|
|
731.323 Spécification |
|
|
731.330 Classe de résistance au feu EI 90. Retombée perpendiculaire au plafond, y compris 1 arête et raccords bord à bord à éléments adjacents. Parement 2 couches, en construction à sec. |
|
|
731.331 Hauteur apparente jusqu'à mm 300. |
|
|
731.332 Hauteur apparente mm 301 à 500. |
|
|
731.333 Spécification |
|
|
731.381 Spécification |
|
|
731.400 Retombées entre plafonds de niveaux différents avec exigences de protection incendie. |
|
|
731.410 Classe de résistance au feu EI 30. Retombée perpendiculaire au plafond, y compris 2 arêtes. Parement 2 couches, en construction à sec. |
|
|
731.411 Hauteur apparente jusqu'à mm 300. |
|
|
731.412 Hauteur apparente mm 301 à 500. |
|
|
731.413 Spécification |
|
|
731.420 Classe de résistance au feu EI 60. Retombée perpendiculaire au plafond, y compris 2 arêtes. Parement 2 couches, en construction à sec. |
|
|
731.421 Hauteur apparente jusqu'à mm 300. |
|
|
731.422 Hauteur apparente mm 301 à 500. |
|
|
731.423 Spécification |
|
|
731.430 Classe de résistance au feu EI 90. Retombée perpendiculaire au plafond, y compris 2 arêtes. Parement 2 couches, en construction à sec. |
|
|
731.431 Hauteur apparente jusqu'à mm 300. |
|
|
731.432 Hauteur apparente mm 301 à 500. |
|
|
731.433 Spécification |
|
|
731.481 Spécification |
|
|
731.801 Divers |
|
|
732.000 Exécution de revêtements d'embrasures de fenêtres de toitures, de lanterneaux et similaires. |
|
|
732.100 Revêtements d'embrasures de fenêtres de toiture, en construction à sec, dans toitures inclinées. Embrasure: partie supérieure horizontale, partie inférieure et côtés verticaux. Y compris façon d'arêtes et raccords avec le cadre de fenêtre. |
|
|
732.110 Profondeur d'embrasure, côtés, parties supérieure et inférieure jusqu'à mm 400. |
|
|
732.111 Dimensions de fenêtre jusqu'à mm 1'000x1'000. |
|
|
732.112 Dimensions de fenêtre mm 1'001x1'001 à 1'500x1'500. |
|
|
732.113 Spécification |
|
|
732.120 Profondeur d'embrasure, côtés, parties supérieure et inférieure mm 401 à 600. |
|
|
732.121 Dimensions de fenêtre jusqu'à mm 1'000x1'000. |
|
|
732.122 Dimensions de fenêtre mm 1'001x1'001 à 1'500x1'500. |
|
|
732.123 Spécification |
|
|
732.181 Spécification |
|
|
732.200 Revêtements d'embrasure de lanterneaux sur toitures plates, en construction à sec. Façon d'embrasure verticale. Y compris façon d'arêtes et raccords avec la costière de lanterneau. |
|
|
732.210 Raccord rectangulaire. Hauteur jusqu'à mm 500. |
|
|
732.211 Dimensions jusqu'à mm 1'200x1'200. |
|
|
732.212 Dimensions mm 1'201x1'201 à 2'000x2'000. |
|
|
732.213 Spécification |
|
|
732.220 Raccord rectangulaire. Hauteur mm 501 à 700. |
|
|
732.221 Dimensions jusqu'à mm 1'200x1'200. |
|
|
732.222 Dimensions mm 1'201x1'201 à 2'000x2'000. |
|
|
732.223 Spécification |
|
|
732.230 Raccord circulaire. Hauteur jusqu'à mm 500. |
|
|
732.231 Diamètre jusqu'à mm 1'000. |
|
|
732.232 Diamètre mm 1'001 à 1'500. |
|
|
732.233 Spécification |
|
|
732.240 Raccord circulaire. Hauteur mm 501 à 700. |
|
|
732.241 Diamètre jusqu'à mm 1'000. |
|
|
732.242 Diamètre mm 1'001 à 1'500. |
|
|
732.243 Spécification |
|
|
732.281 Spécification |
|
|
732.801 Divers |
|
|
733.000 Enchevêtrures et pontages. |
|
|
733.100 Enchevêtrures. |
|
|
733.101 Profilés UD ou CD, mm 27x0,6. |
|
|
733.102 Profilés UA mm 50x2,0, y compris fixation avec 2 équerres. Largeur du profilé mm 50. |
|
|
733.103 Spécification |
|
|
733.200 Pontages d'éléments étrangers. |
|
|
733.201 Longueur jusqu'à m 1,00. |
|
|
733.202 Longueur m 1,01 à 1,50. |
|
|
733.203 Longueur m 1,51 à 2,00. |
|
|
733.204 Longueur m 2,01 à 2,50. |
|
|
733.205 Longueur m 2,51 à 3,00. |
|
|
733.206 Spécification |
|
|
733.801 Divers |
|
|
734.000 Pose de renforts. |
|
|
734.100 Lattes à tuiles dans profilés. |
|
|
734.101 Lattes à tuiles mm 24x48. |
|
|
734.102 Spécification |
|
|
734.200 Bois panneauté multicouche, épaisseur min. mm 21, insérée entre profilés CD. |
|
|
734.201 Largeur mm 150. |
|
|
734.202 Spécification |
|
|
734.300 Plaques de plâtre fibrées, épaisseur min. mm 18, pose contre profilés CD. |
|
|
734.301 Largeur mm 150. |
|
|
734.302 Dimensions jusqu'à mm 400x400. |
|
|
734.303 Spécification |
|
|
734.400 Suspentes supplémentaires. |
|
|
734.401 Suspente nonius. |
|
|
734.402 Suspentes directes réglables. |
|
|
734.403 Spécification |
|
|
734.801 Divers |
|
