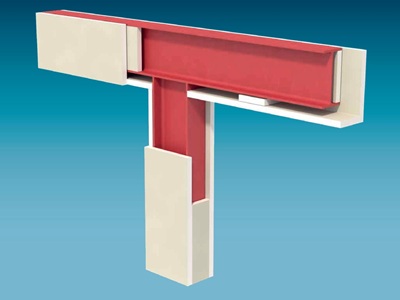

K25.ch - Habillages - Knauf Fireboard sur poutres et piliers

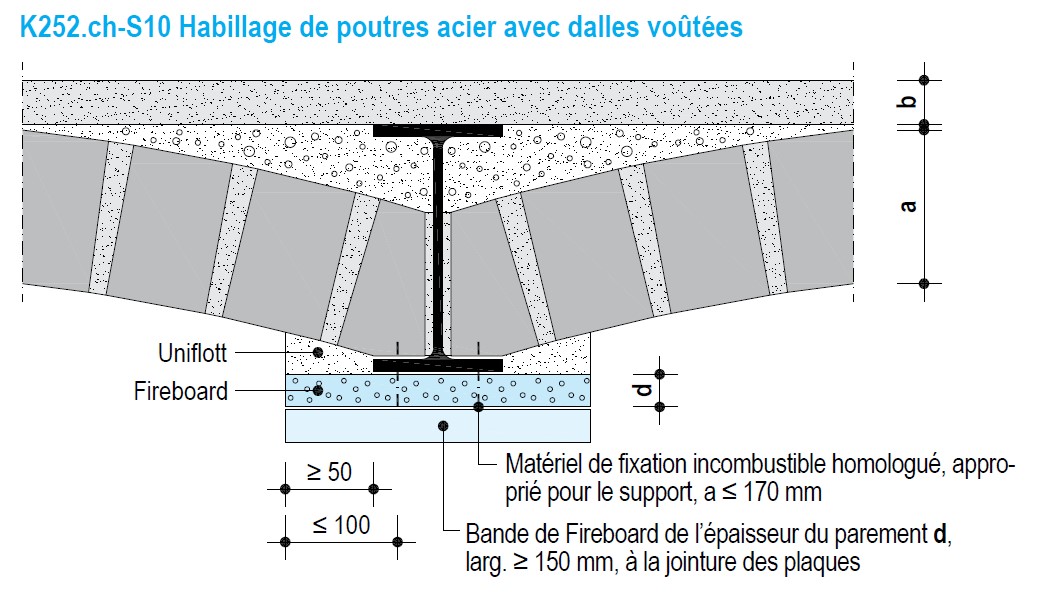

K252.ch - Habillage Knauf Fireboard sur poutres en acier

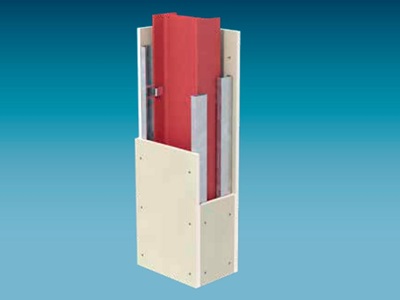

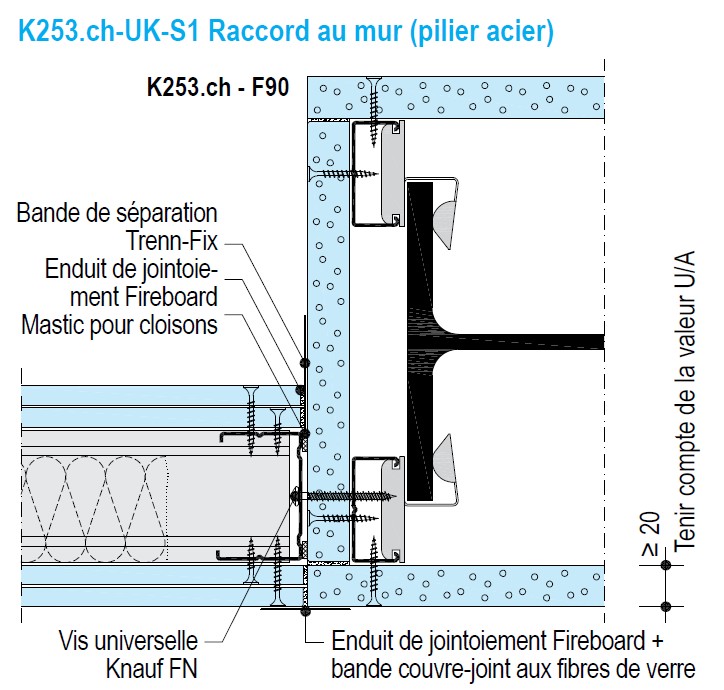

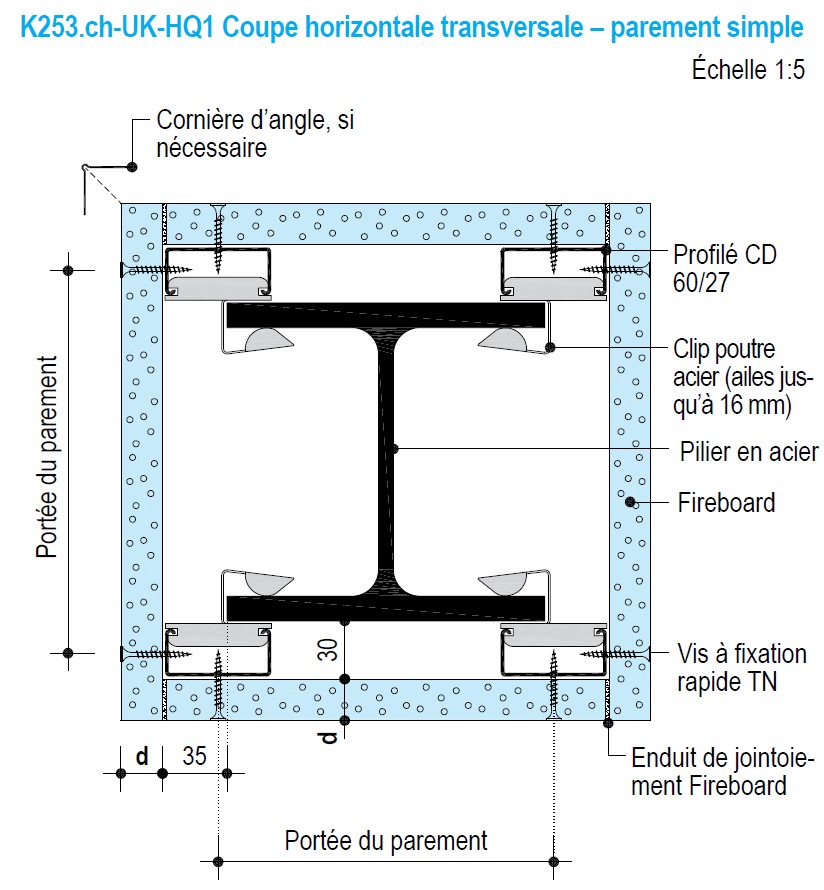

K253.ch - Habillage Knauf Fireboard sur piliers en acier

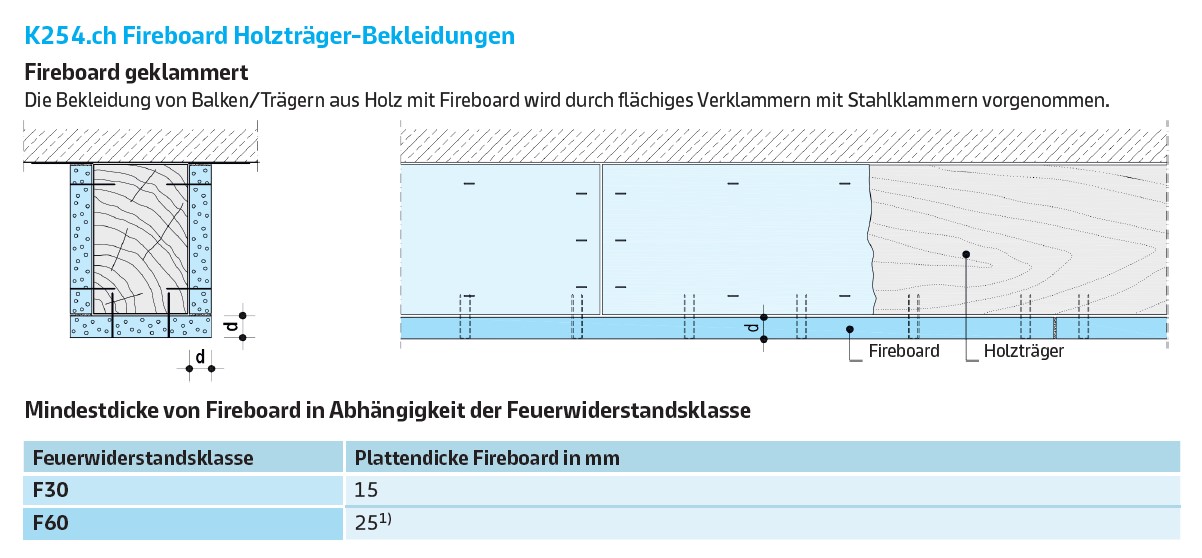

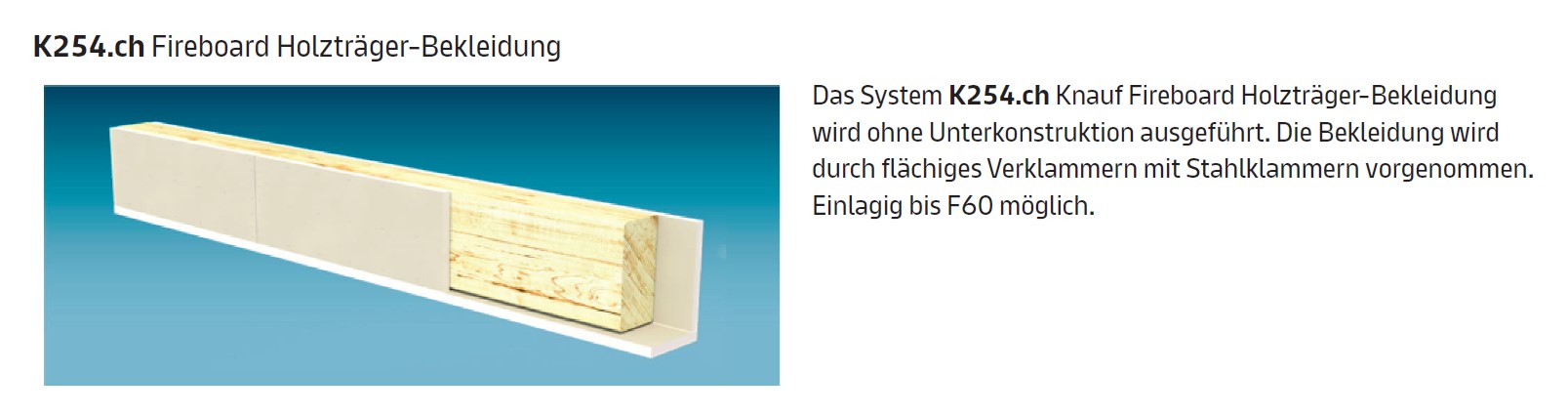

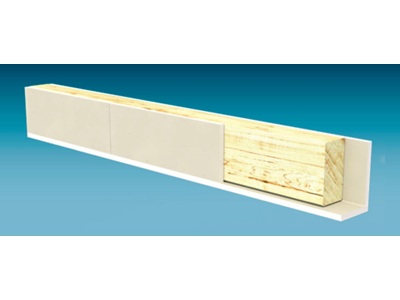

K254.ch - Habillage Knauf Fireboard sur poutres en bois

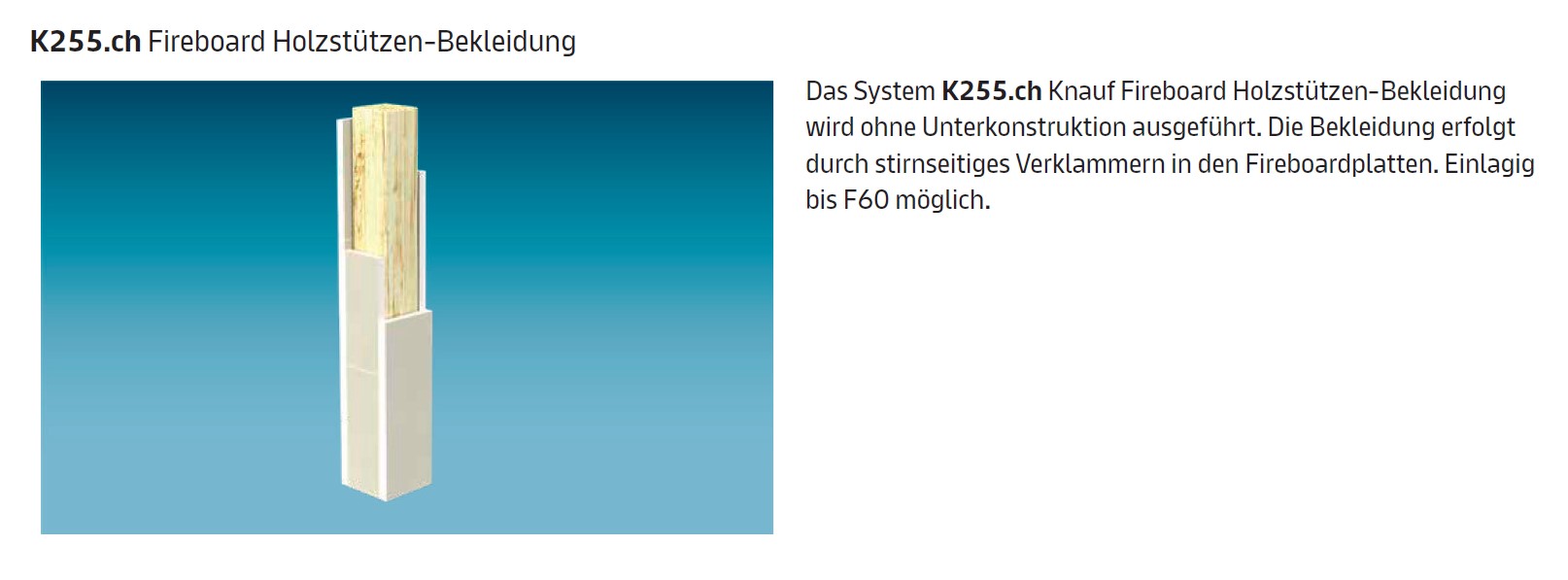

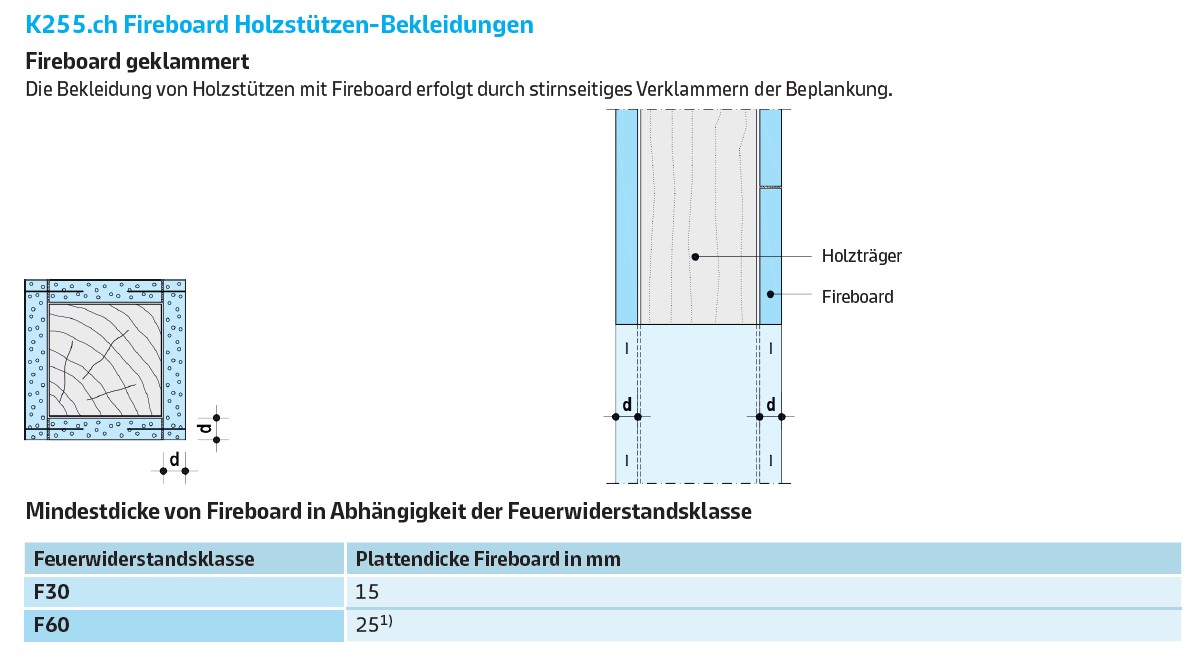

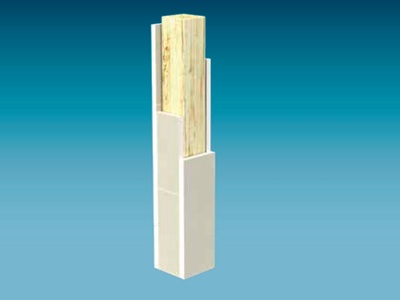

K255.ch - Habillage Knauf Fireboard sur piliers en bois

Vue d’ensemble du système

Habillages anti-feu sur des poutres et des piliers
En cas d’incendie, les profilés d’acier non protégés atteignent en règle générale une durée de résistance au feu < 30 minutes seulement, et ce, à cause d’un échauffement accéléré jusqu’à la température critique (crit T) d’env. 500 °C. Les poutres et piliers en bois sans habillage peuvent également être évalués quant à leur résistance sous l’effet du feu; leur section transversale doit surtout posséder des dimensions énormes. L’augmentation de la durée de Résistance au feu pour les profilés en acier, resp. la diminution des dimensions de la section transversale pour les ossatures en bois, peut être réalisée au moyen d’un habillage en Fireboard. L’augmentation de la température des éléments de construction est
retardée par l’habillage et assure par conséquent, en cas d’incendie, la résistance statique nécessaire pour une durée définie.

■ Habillages anti-feu Fireboard sur les poutres et les piliers en acier jusqu’à la classe de résistance au feu F120.
■ Habillages anti-feu Fireboard sur les poutres et les piliers en bois jusqu’à la classe de résistance au feu F60.

Données pour la planification

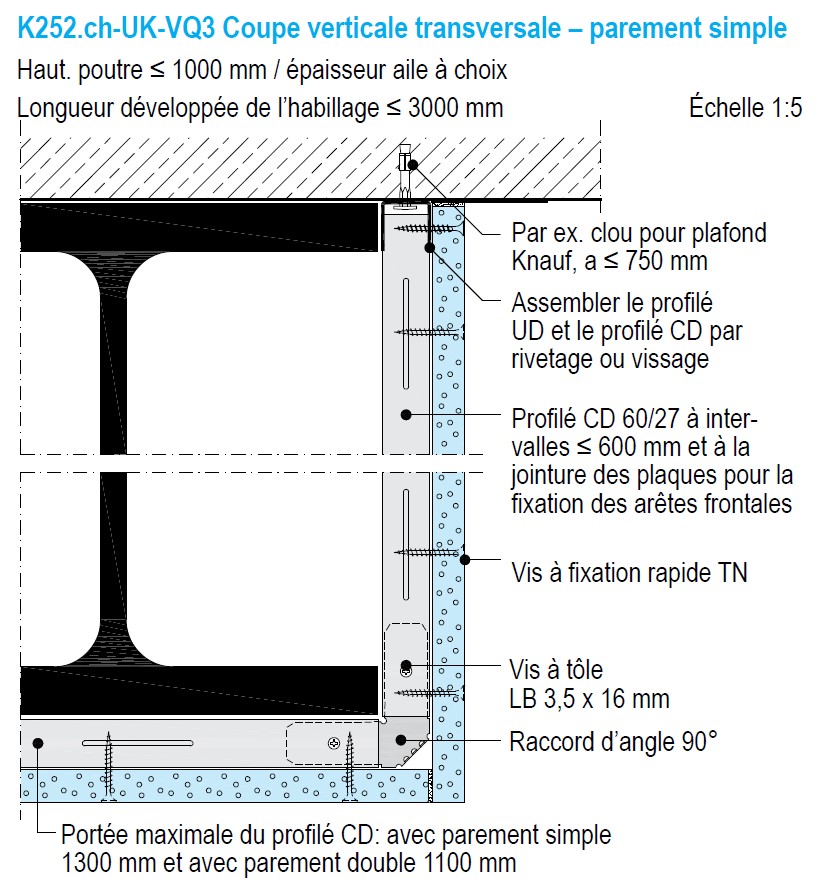

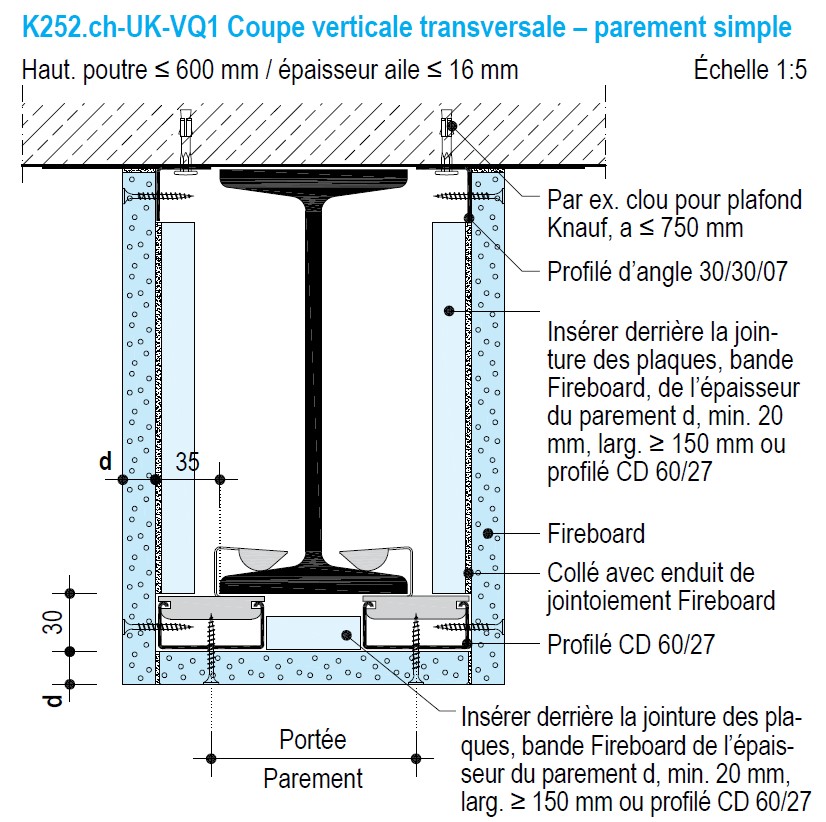

Habillages de poutres/piliers en acier

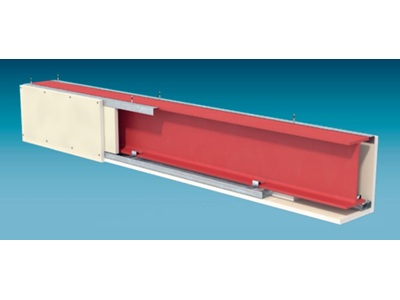

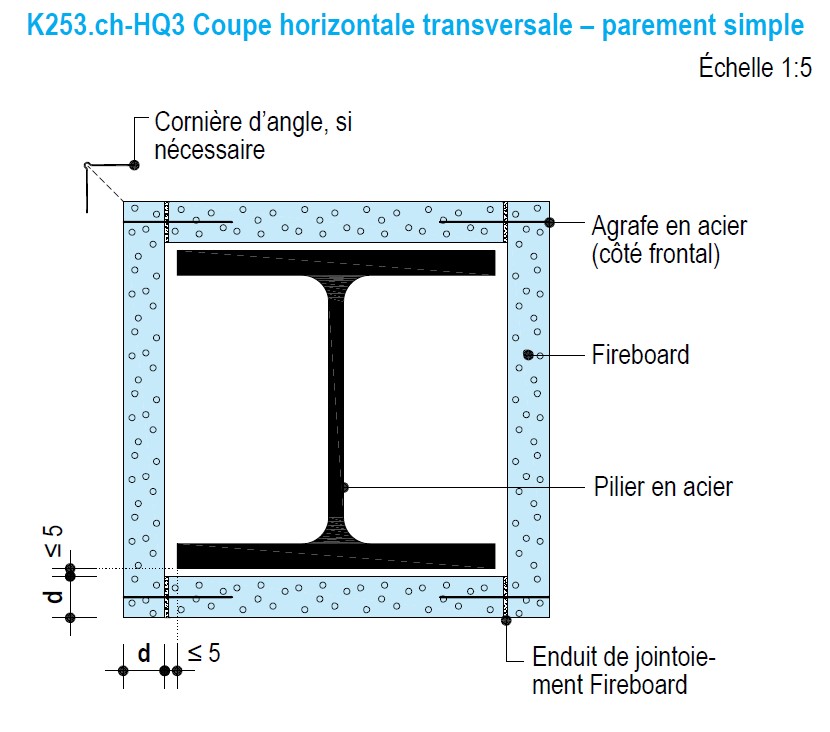

Piliers en acier et poutres en acier avec habillages en Fireboard

Illustration:

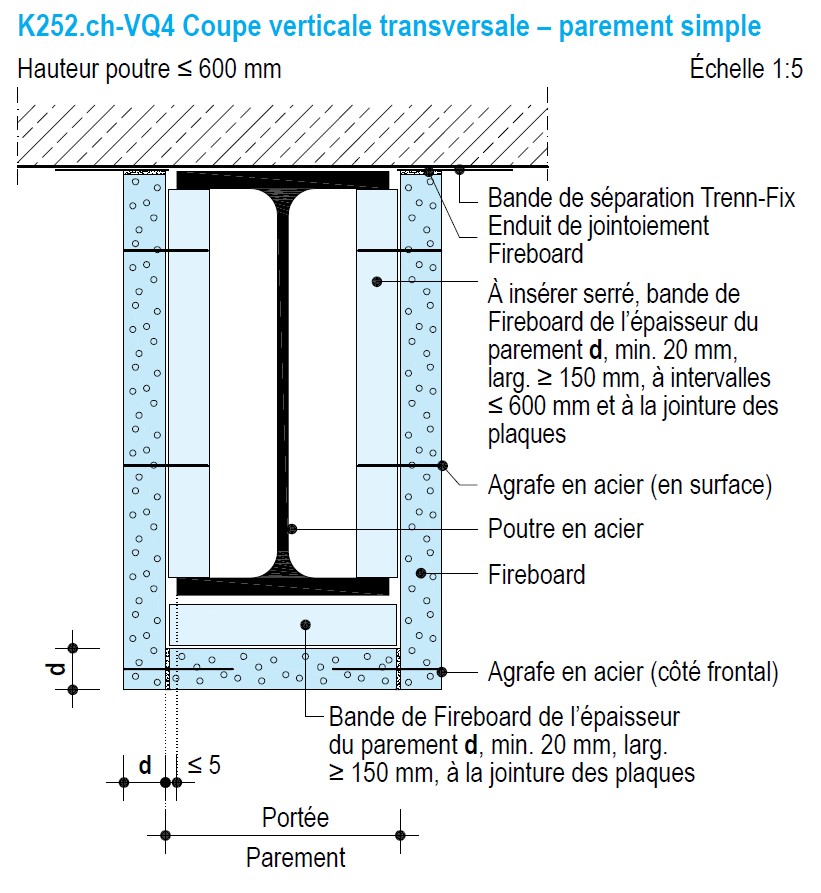

solution économique d’habillage Fireboard sans sous-construction

La protection incendie recherchée par les habillages en Fireboard est basée sur le fait que l’habillage retarde l’augmentation de la température des profilés en acier.

La durée de résistance au feu à obtenir dépend des facteurs suivants::
■ La masse du profilé en acier à échauffer, caractérisée par la section du profilé A en cm².
■ La surface de rayonnement thermique, généralement caractérisée par le périmètre intérieur de l’habillage U en cm.
■ L’épaisseur de l’habillage en Fireboard.

A est directement proportionnel et U est inversement proportionnel à la durée de la résistance au feu. Ainsi, le facteur U/A (facteur de massivité) d’une construction en acier est décisif pour le choix de l’épaisseur nécessaire de l’habillage, lors de l’exigence de la classe de résistance au feu requise. Le facteur de massivité U/A maximal admissible est de 300 m-1.
Les exemples de la page suivante regroupent les équations permettant de calculer le facteur de massivité U/A pour une série de profilés de construction courants.

Références à d’autres documents

Fiches de détails
■ Cloisons à ossature métallique, se référer à la fiche de détails W11.ch Cloisons à ossature métallique Knauf
■ Fermetures de gaines, se référer à la fiche de détails W62.ch Fermetures de gaines Knauf
■ Plafonds en plaques, se référer à la fiche de détails D11.ch Plafonds en plaques Knauf

Fiches techniques
■ Tenir compte des fiches techniques des divers composants des systèmes
