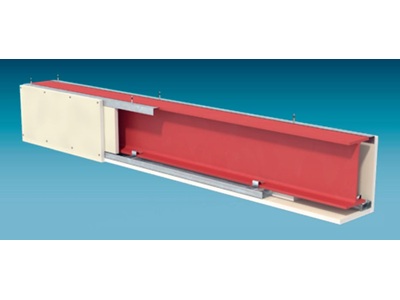

K252.ch - Rivestimento per travi in acciaio Fireboard Knauf

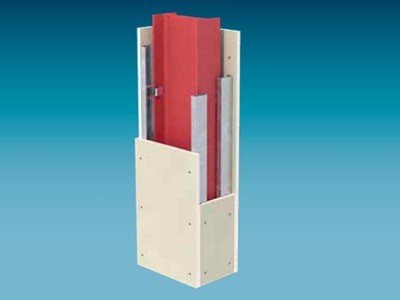

K253.ch - Rivestimento per pilastri in acciaio Fireboard Knauf

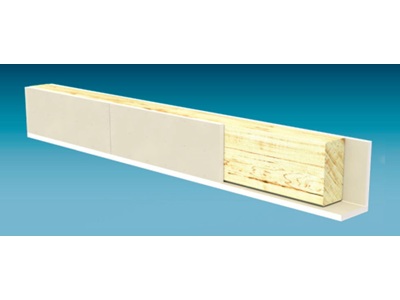

K254.ch - Rivestimento per travi in legno Fireboard Knauf

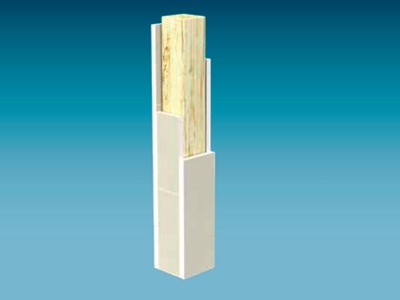

K255.ch - Rivestimento per pilastri in legno Fireboard Knauf

Panoramica sistemi

Rivestimenti antincendio di travi e pilastri
In caso d’incendio, a causa di un surriscaldamento più rapido fino alla temperatura critica (crit T) di ca. 500 °C, i profili d’acciaio non protetti raggiungono di norma una
vedi di più...

K25.ch  -  Rivestimenti per travi Fireboard Knauf
    Rivestimenti per pilastri Fireboard Knauf

K252.ch - Rivestimento per travi in acciaio Fireboard Knauf
K253.ch - Rivestimento per pilastri in acciaio Fireboard Knauf
K254.ch - Rivestimento per travi in legno Fireboard Knauf
K255.ch - Rivestimento per pilastri in legno Fireboard Knauf

Panoramica sistemi

Rivestimenti antincendio di travi e pilastri
In caso d’incendio, a causa di un surriscaldamento più rapido fino alla temperatura critica (crit T) di ca. 500 °C, i profili d’acciaio non protetti raggiungono di norma una resistenza al fuoco < 30 minuti.
La portata di travi e pilastri in legno non rivestiti può essere determinata anche in caso di carico d’incendio, tuttavia in talune circostanze sono richieste sezioni molto elevate.
L’aumento della resistenza al fuoco per profili d’acciaio o la diminuzione delle sezioni per le intelaiature in legno si può ottenere mediante un rivestimento con lastre Fireboard, che ritarda l’innalzamento della temperatura degli elementi costruttivi e, in caso d’incendio, assicura la portata statica richiesta per un periodo di tempo definito.

■ Rivestimenti antincendio di travi e pilastri in acciaio con Fireboard, fino alla classe di resistenza al fuoco F120.
■ Rivestimenti antincendio di travi e pilastri in legno con Fireboard, fino alla classe di resistenza al fuoco F60.

Dati per la progettazione
Rivestimenti per travi / pilastri in acciaio

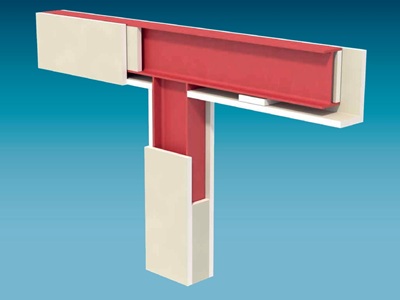

Pilastri e travi in acciaio con rivestimenti in Fireboard

Nello schema:
Soluzione economica con rivestimento in Fireboard senza sottostruttura

La protezione antincendio ottenuta grazie ai rivestimenti in Fireboard si basa sul fatto che il rivestimento ritarda l’innalzamento della temperatura dei profili in acciaio.

La resistenza al fuoco da conseguire dipende dai seguenti fattori:
■ dimensioni del profilo esposto al calore, espresse dalla sezione profilo Am in cm².
■ superficie esposta al flusso di calore, generalmente espressa dal perimetro interno del rivestimento U in cm.
■ spessore del rivestimento in Fireboard.

A è direttamente proporzionale mentre V è inversamente proporzionale alla resistenza al fuoco. Pertanto il fattore Am/V (fattore di sezione) di una struttura in acciaio è determinante ai fini della scelta dello spessore di rivestimento necessario, data una determinata classe di resistenza al fuoco richiesta. Il fattore di sezione massimo consentito è 300 m-1.
Negli esempi seguenti, sono riportate le equazioni per il calcolo del fattore Am/V relativo a una serie di profili tipicamente impiegati in edilizia.

Riferimenti ad altri documenti

Schede dettagliate
■ Pareti ad orditura metallica, vedi scheda dettagliata Pareti ad orditura metallica Knauf W11.ch
■ Contropareti per vani tecnici, vedi scheda dettagliata Contropareti per vani tecnici Knauf W62.ch
■ Soffitti a lastre, vedi scheda dettagliata Soffitti a lastre Knauf D11.ch

Schede tecniche
■ Osservare le schede tecniche dei singoli componenti del sistema Knauf
