NUVO Maueranker
Schallschutz-Entkopplung mechanisch gesichert

Ausgangslage
Bei Mauerwerken werden Vorsatzschalen oder Hintermauerungen erstellt, um die Luftschalldämmung zu erhöhen oder die Ästhetik zu optimieren. Die beiden Schalen werden üblicherweise mit einer Mineralfaserdämmung entkoppelt, bei Aussensicht-Mauerwerk zudem mit einer Hinterlüftung. Statisch gesichert wird die Vorsatzschale durch punktuelle Befestigungen in der rückwärtigen Konstruktion. Verwendet man für diese Befestigung eine starre Verankerung, überträgt sich der Schall mechanisch ins Bauwerk.

Bautenschutz und Schallschutz

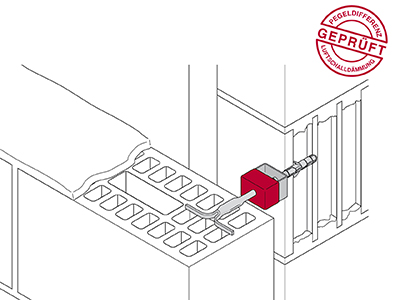

Um die hohe Luftschalldämmung eines Zweischalenmauerwerks zu bewahren, werden beide Schalen mit NUVO Maueranker schallmässig entkoppelt befestigt. Die mechanische Sicherung ist durch die NUVO Maueranker gewährleistet.

Qualität
Der körperschalldämmende Teil ist aus dauerelastischem Naturkautschuk, Härte 45¡ Shore A. Die Metallteile sind aus Edelstahl 1.4435.

Vorteile der NUVO Maueranker
- Geprüfte Schalldämmwirkung
- Korrosionsbeständig
- Mechanische Sicherung gegen Ausreissen

533.000 Schalldämmanker aus nicht rostendem Stahl.

---

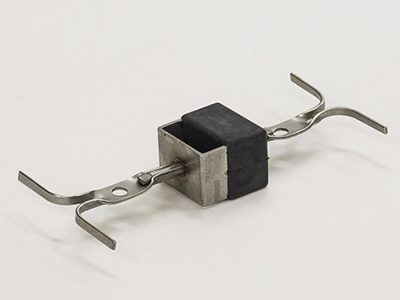

533.100 Während des Aufmauerns beidseitig in Lagerfugen einmörteln.

---

533.101 Schalenabstand bis mm 100.

---

533.102 Schalenabstand mm 105 bis 140.

---

533.103 Schalenabstand mm 145 bis 180.

---

533.104 Schalenabstand mm 185 bis 220.

---

533.105 Schalenabstand mm 225 bis 260.

---

533.106 Schalenabstand mm 265 bis 300.

---

533.107 Uebrige Schalenabstände

---

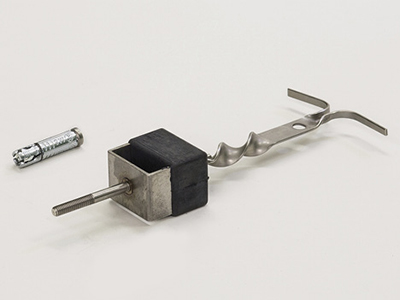

533.200 Je einseitig in Beton verankern und in Lagerfuge einmörteln.

---

533.201 Schalenabstand bis mm 100.

---

533.202 Schalenabstand mm 105 bis 140.

---

533.203 Schalenabstand mm 145 bis 180.

---

533.204 Schalenabstand mm 185 bis 220.

---

533.205 Schalenabstand mm 225 bis 260.

---

533.206 Schalenabstand mm 265 bis 300.

---

533.207 Uebrige Schalenabstände

---

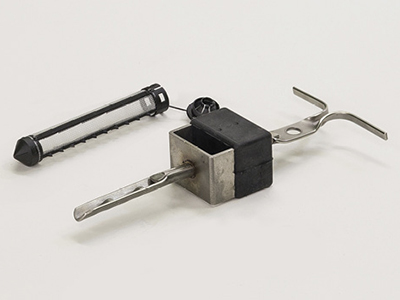

533.300 Je einseitig mit Injektionstechnik in Mauerwerk verankern und in Lagerfuge einmörteln.

---

533.301 Schalenabstand bis mm 100.

---

533.302 Schalenabstand mm 105 bis 140.

---

533.303 Schalenabstand mm 145 bis 180.

---

533.304 Schalenabstand mm 185 bis 220.

---

533.305 Schalenabstand mm 225 bis 260.

---

533.306 Schalenabstand mm 265 bis 300.

---

533.307 Uebrige Schalenabstände

---

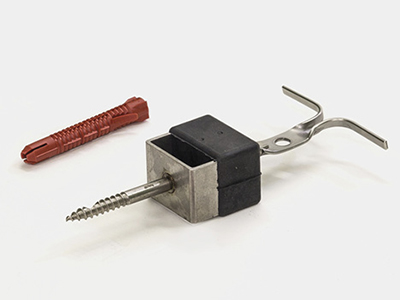

533.400 Je einseitig mit Dübel in Mauerwerk verankern und in Lagerfuge einmörteln.

---

533.401 Schalenabstand bis mm 100.

---

533.402 Schalenabstand mm 105 bis 140.

---

533.403 Schalenabstand mm 145 bis 180.

---

533.404 Schalenabstand mm 185 bis 220.

---

533.405 Schalenabstand mm 225 bis 260.

---

533.406 Schalenabstand mm 265 bis 300.

---

533.407 Uebrige Schalenabstände

---

533.801 Uebrige
