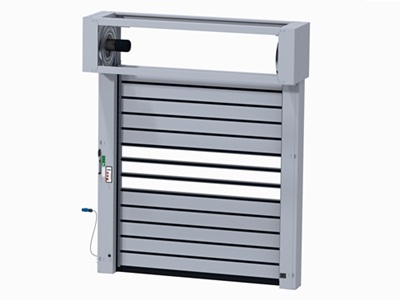

Schnelllauf-Spiraltor Typ „EFA-SST^® Premium oder gleichwertig, für den anspruchsvollen industriellen Dauerbetrieb. Das Tor verbindet erstklassige Leistung mit herausragender Langlebigkeit.

TECHNISCHE MERKMALE
- Selbsttragende, verzinkte Stahlzargen mit spiralförmiger Torblattaufnahme. Gleichlaufwelle für gleichmässige Krafteinleitung.    Kugelgelagerte  Präzisions-Rollapparate für geräuscharme Führung. Eine nach DIN EN 12604 zertifizierte Zugfedermechanik gleicht das Gewicht des Torblattes aus und ermöglicht manuelles Öffnen bei Stromausfall.
- Spiralkörper: Lamellenführung vollständig berührungsfrei – für verschleiss- und geräuscharmen Betrieb.
- Hochfrequenz-Getriebebremsmotor mit induktiven Näherungsschaltern und elektronischer Endlagensteuerung (ohne mechanische Endschalter)
- Öffnungsgeschwindigkeit bis zu 2,0 m/s; Schliessgeschwindigkeit bis 1,0 m/s

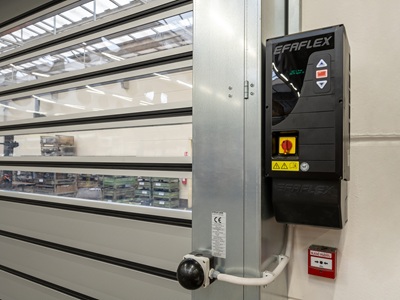

- EFA-TRONIC^® Steuerung mit integriertem Frequenzumformer im Kunststoff-Schaltschrank (IP65), Stromanschluss 230V/400V bei 50 Hz (bauseits)
- Integriertes, TÜV-geprüftes Torlinien-Lichtgitter (EFA-TLG^®) – berührungslose Hinderniserkennung bis 2,5 Höhe

Hersteller EFAFLEX oder gleichwertig……………………….

Ausführung Therm
- Torblatt: Doppelwandige, thermisch getrennte EFA-THERM^®-Lamellen mit 2-Schichtlackierung in Weißaluminium (ähnlich RAL 9006). Das Torblatt ist so konstruiert, dass keine zusätzlichen Scharniere notwendig werden. Dies reduziert Geräusche und Aufwendungen in späterer Wartung des Tores.
- Doppelwandige thermisch getrennte Sichtlamelle ohne vertikal Trennsteg. Ausführung mit Acrylglas oder Polycarbonat

LEISTUNGSWERTE
- Widerstand gegen Windlast: DIN EN 12424, bis zu Klasse 4
- Wasserdichtheit: DIN EN 12425, Klasse 3
- Luftdurchlässigkeit: DIN EN 12426, Klasse 3
- Schalldämmung: DIN EN ISO 717-1, bis 24 dB(A)
- Wärmedämmung: DIN EN 12428, bis 1,4 W/m²K

Ausführung Clear
- Torblatt: besteht aus zwei Außenstegen aus eloxiertem Aluminium und einem Mittelbereich aus transparentem, einschaligem Acrylglas. Die Sichtfläche des Torblattes beträgt mindestens 70%, wobei eine dauerhafte Klarsichtigkeit gewährleistet sein muss.
- Öffnungsgeschwindigkeit bis zu 3,1 m/s; Schließgeschwindigkeit bis 1,0 m/s

LEISTUNGSWERTE (JE NACH AUSSTATTUNG)
- Widerstand gegen Windlast: DIN EN 12424, bis zu Klasse 4
- Luftdurchlässigkeit: DIN EN 12426, Klasse 2
- Schalldämmung: DIN EN ISO 717-1, bis 20 dB(A)
- Wärmedämmung: DIN EN 12428, bis 6,4 W/m²K

Ausführung Flex
- Torblatt: verschleissfreies, einwandiges PVC-Gewebe und wird kraftschlüssig vertikal bewegt. Vier standardisierte Segmentfelder sind zu einzelnen Modulen verbunden, die einfach und schnell ausgetauscht werden können. Verfügbare Behangfarben sind Blau, Rot, Gelb und Grau. Auf Wunsch ist ein transparentes Sichtfeld mit einer Nennhöhe von ca. 900 mm ohne Mehrpreis erhältlich. Der Behang wird seitlich exakt geführt, sodass eine Längendehnung ausgeschlossen ist. Eloxierte Aluminiumstege verstärken das Torblatt und der modulare Aufbau ermöglicht einen schnellen und kostengünstigen Austausch einzelner Sektionen.
- Öffnungsgeschwindigkeit bis zu 3,7 m/s; Schließgeschwindigkeit bis 1,0 m/s

LEISTUNGSWERTE (JE NACH AUSSTATTUNG)
- Widerstand gegen Windlast: DIN EN 12424, bis zu Klasse 4
- Luftdurchlässigkeit: DIN EN 12426, Klasse 1
- Schalldämmung: DIN EN ISO 717-1, bis 12 dB(A)
- Wärmedämmung: DIN EN 12428, bis 6,0 W/m²K

Ausführung Alux
- Torblatt: Doppelwandige, eloxierte Aluminium-Lamellen, die in Scharnierbändern befestigt und vertikal bewegt werden. Die Oberfläche ist in einer 2-Schichtlackierung in Weißaluminium (ähnlich RAL 9006) ausgeführt.
- Öffnungsgeschwindigkeit bis zu 2,3 m/s; Schließgeschwindigkeit bis 1,0 m/s

LEISTUNGSWERTE (JE NACH AUSSTATTUNG)
- Widerstand gegen Windlast: DIN EN 12424 bis zu Klasse 5 (+1050 Pa / -1050 Pa)
- Luftdurchlässigkeit: DIN EN 12426, Klasse 2
- Schalldämmung: DIN EN ISO 717-1, bis 25 dB(A)
- Wärmedämmung: DIN EN 12428, bis 5,7 W/m²K

MÖGLICHE AUSSTATTUNGSVARIANTEN
- Anwendung im Lebensmittelbereich (FDA)
- Anwendung in Maschinenumgebung
- Anwendung in Hygienezonen (ISO oder GMP)
- Anwendung in sauerstoffreduzierter Umgebung
- Anwendung für Kühl- und Tiefkühlumgebung

MÖGLICHE BEDIENELEMENTE
- Efascan mittels Lasertechnologie als Impulsgeber und zusätzliche Sicherheit
- Funkhandsender mit Funkempfänger
- Zugschalter mit Funk (System Piezo) oder konventionelle Verkabelung
- Automatische Öffnung mittels Radar-, und Sicherheitsmelder
- Handtaster in pilzform
- Berührungsloser Handtaster
- Schlüsseltaster vorbereitet für Rundzylinder 22mm

ABMESSUNGEN DER LICHTEN ÖFFNUNG
Breite = ............... mm
Höhe = ............... mm
