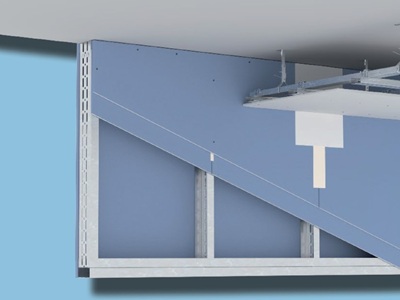

Per velette verticali a soffitto si intendono elementi costruttivi destinati principalmente al supporto dei carichi.
Di norma i sistemi di pareti divisorie o le vetrate a tutta Altezza sono collegati al solaio come costruzioni a montanti e traversi.
Nel caso dei controsoffitti, puo essere necessario sfruttare il raccordo superiore come possibile supporto di carichi secondo.
Si tratta prevalentemente di carichi
vedi di più...

SL03.ch - Velette verticali a soffitto Knauf

Costruzione a secco per pareti divisorie: raccordo per il supporto del carico nell’intercapedine del soffitto

Informazioni generali
Per velette verticali a soffitto si intendono elementi costruttivi destinati principalmente al supporto dei carichi.
Di norma i sistemi di pareti divisorie o le vetrate a tutta Altezza sono collegati al solaio come costruzioni a montanti e traversi.
Nel caso dei controsoffitti, puo essere necessario sfruttare il raccordo superiore come possibile supporto di carichi secondo.
Si tratta prevalentemente di carichi orizzontali che vengono trasmessi al sottofondo
portante (ad es. un solaio pieno) per mezzo della veletta verticale a soffitto.
Le velette verticali a soffitto Knauf sono concepite per altezze fino a h = 1,50 m.
Vengono sospese alla struttura primaria dell'edificio e non necessitano di rinforzi diagonali.

Tipi di costruzione
Knauf offre numerose soluzioni vantaggiose per rispondere alle esigenze dei carichi e ai requisiti geometrici previsti. Le tabelle 2 e 3 riportano i tipi di costruzione indicati per carichi di cui alla DIN 4103-1, quali mensole e pensili, nelle aree di installazione 1 e 2, nonche per i carichi del vento simulato.

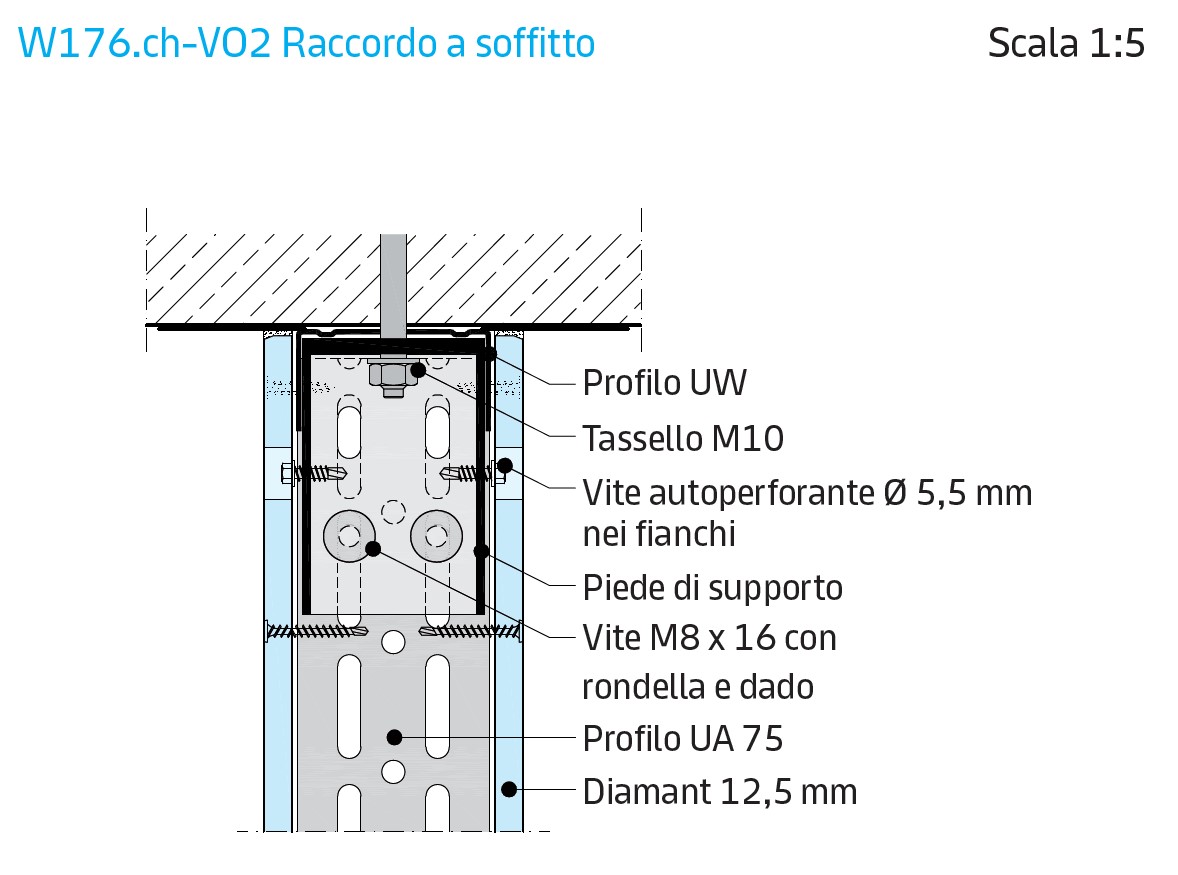

Esecuzione con profili UA 75
Il kit di fissaggio per UA 75 comprende 1 piede di supporto, 2 tasselli M10, 2 viti M8 x 16, 2 rondelle, 2 dadi esagonali e 2 viti autoperforanti. Fissare i piedi di supporto nel sottofondo portante, utilizzando i tasselli M10 e rispettando l’interasse indicato nella Tabella 2 o 3.

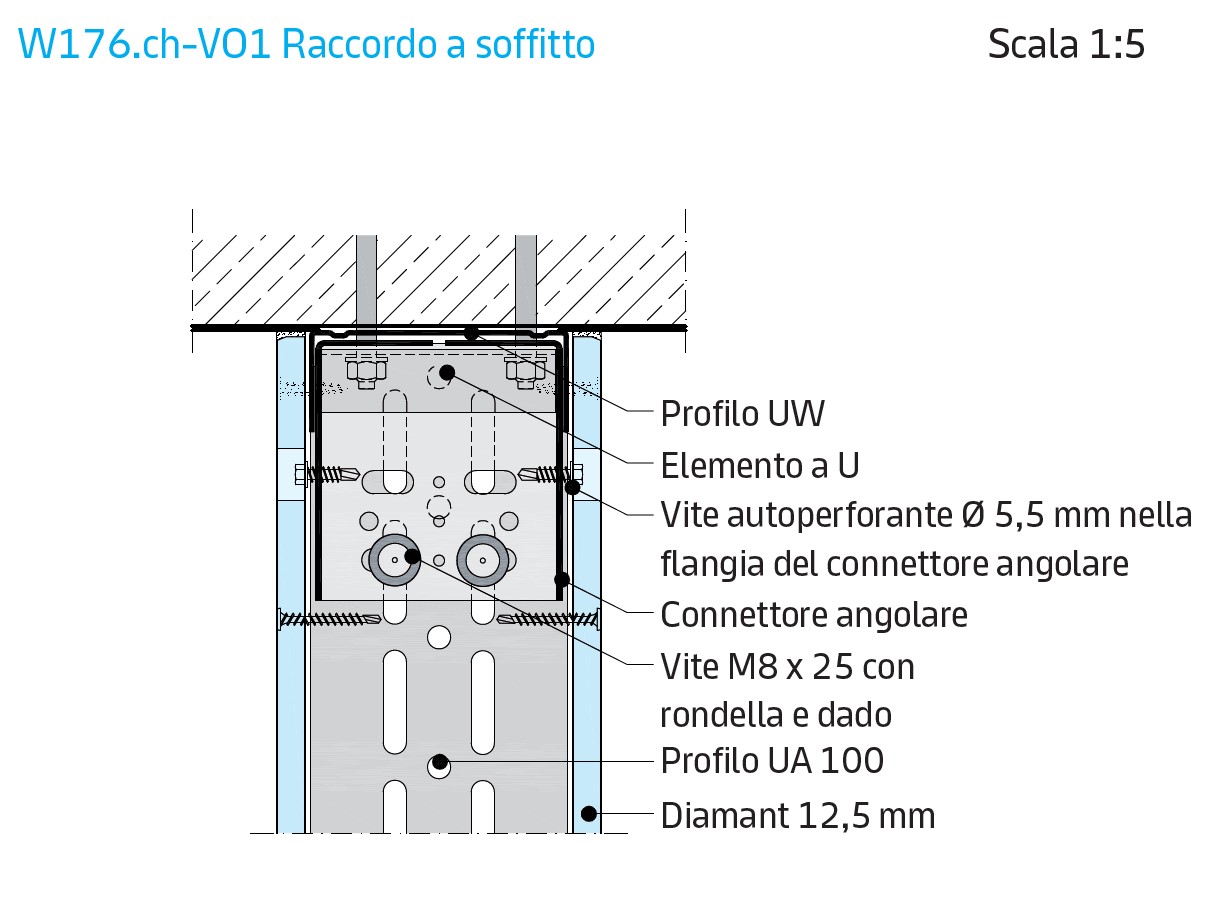

Esecuzione con profili UA 100
Il kit di fissaggio per UA 100 comprende 2 connettori angolari, 2 elementi a U, 4 tasselli M8, 4 viti M8 x 25, 4 rondelle, 4 dadi esagonali e 4 viti autoperforanti. Fissare i connettori angolari e gli elementi a U nel sottofondo portante, utilizzando i tasselli M8 e rispettando l’interasse indicato nella Tabella 2 o 3.

260.000 Velette Salvo altra indicazione: Senza requisiti statici. Intelaiatura in profili di lamiera di acciaio zincati. Intelaiatura, uno strato di materiale isolante e rivestimento secondo le indicazioni del fabbricante del sistema.

---

261.000 Velette. Intelaiatura semplice di metallo. Rivestimento da ambo le facce con ognuna 2 lastre di cartongesso.

---

261.100 Profili UW e CW, mm 75x0,6. Isolamento con lana minerale.

---

261.110 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

261.111 Altezza fino a m 0,50.

---

261.112 Altezza da m 0,51 a 0,75.

---

261.113 Altezza da m 0,76 a 1,00.

---

261.114 Altra altezza

---

261.181 Specifiche

---

261.200 Profili UW e CW, mm 100x0,6. Isolamento con lana minerale.

---

261.210 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

261.211 Altezza fino a m 0,50.

---

261.212 Altezza da m 0,51 a 0,75.

---

261.213 Altezza da m 0,76 a 1,00.

---

261.214 Altra altezza

---

261.281 Specifiche

---

261.300 Profili UW e CW, mm 125x0,6. Isolamento con lana minerale.

---

261.310 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 175,0. Altezza di lavoro fino a m 3,00.

---

261.311 Altezza fino a m 0,50.

---

261.312 Altezza da m 0,51 a 0,75.

---

261.313 Altezza da m 0,76 a 1,00.

---

261.314 Altra altezza

---

261.381 Specifiche

---

261.400 Profili UA mm 75x2 con angolari di raccordo. Isolamento con lana minerale.

---

261.410 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

261.411 Altezza fino a m 0,50.

---

261.412 Altezza da m 0,51 a 0,75.

---

261.413 Altezza da m 0,76 a 1,00.

---

261.414 Altezza da m 1,01 a 1,25.

---

261.415 Altezza da m 1,26 a 1,50.

---

261.416 Altra altezza

---

261.481 Specifiche

---

261.500 Profili UA mm 100x2 con angolari di raccordo. Isolamento con lana minerale.

---

261.510 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

261.511 Altezza fino a m 0,50.

---

261.512 Altezza da m 0,51 a 0,75.

---

261.513 Altezza da m 0,76 a 1,00.

---

261.514 Altezza da m 1,01 a 1,25.

---

261.515 Altezza da m 1,26 a 1,50.

---

261.516 Altra altezza

---

261.581 Specifiche

---

261.600 Profili UA mm 125x2 con angolari di raccordo. Isolamento con lana minerale.

---

261.610 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 175,0. Altezza di lavoro fino a m 3,00.

---

261.611 Altezza fino a m 0,50.

---

261.612 Altezza da m 0,51 a 0,75.

---

261.613 Altezza da m 0,76 a 1,00.

---

261.614 Altezza da m 1,01 a 1,25.

---

261.615 Altezza da m 1,26 a 1,50.

---

261.616 Altra altezza

---

261.681 Specifiche

---

261.801 Diversi

---

262.000 Velette di rivestimento. Intelaiatura semplice di metallo. Rivestimento da ambo le facce con 2 lastre di cartongesso duro.

---

262.100 Profili UW e CW, mm 75x0,6. Isolamento con lana minerale.

---

262.110 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

262.111 Altezza fino a m 0,50.

---

262.112 Altezza da m 0,51 a 0,75.

---

262.113 Altezza da m 0,76 a 1,00.

---

262.114 Altra altezza

---

262.181 Specifiche

---

262.200 Profili UW e CW, mm 100x0,6. Isolamento con lana minerale.

---

262.210 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

262.211 Altezza fino a m 0,50.

---

262.212 Altezza da m 0,51 a 0,75.

---

262.213 Altezza da m 0,76 a 1,00.

---

262.214 Altra altezza

---

262.281 Specifiche

---

262.300 Profili UW e CW, mm 125x0,6. Isolamento con lana minerale.

---

262.310 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 175,0. Altezza di lavoro fino a m 3,00.

---

262.311 Altezza fino a m 0,50.

---

262.312 Altezza da m 0,51 a 0,75.

---

262.313 Altezza da m 0,76 a 1,00.

---

262.314 Altra altezza

---

262.381 Specifiche

---

262.400 Profili UA mm 75x2 con angolari di raccordo. Isolamento con lana minerale.

---

262.410 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

262.411 Altezza fino a m 0,50.

---

262.412 Altezza da m 0,51 a 0,75.

---

262.413 Altezza da m 0,76 a 1,00.

---

262.414 Altezza da m 1,01 a 1,25.

---

262.415 Altezza da m 1,26 a 1,50.

---

262.416 Altra altezza

---

262.481 Specifiche

---

262.500 Profili UA mm 100x2 con angolari di raccordo. Isolamento con lana minerale.

---

262.510 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

262.511 Altezza fino a m 0,50.

---

262.512 Altezza da m 0,51 a 0,75.

---

262.513 Altezza da m 0,76 a 1,00.

---

262.514 Altezza da m 1,01 a 1,25.

---

262.515 Altezza da m 1,26 a 1,50.

---

262.516 Altra altezza

---

262.581 Specifiche

---

262.600 Profili UA mm 125x2 con angolari di raccordo. Isolamento con lana minerale.

---

262.610 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 175,0. Altezza di lavoro fino a m 3,00.

---

262.611 Altezza fino a m 0,50.

---

262.612 Altezza da m 0,51 a 0,75.

---

262.613 Altezza da m 0,76 a 1,00.

---

262.614 Altezza da m 1,01 a 1,25.

---

262.615 Altezza da m 1,26 a 1,50.

---

262.616 Altra altezza

---

262.681 Specifiche

---

262.801 Diversi

---

361.400 Intelaiatura;2x cart. Profili UA mm 75x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

361.410 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 100,0. Altezza di lavoro fino a m 3,00.

---

361.411 Altezza fino a m 0,50.

---

361.412 Altezza da m 0,51 a 0,75.

---

361.413 Altezza da m 0,76 a 1,00.

---

361.414 Altezza da m 1,01 a 1,25.

---

361.415 Altezza da m 1,26 a 1,50.

---

361.416 Altra altezza

---

361.481 Specifiche

---

361.500 Intelaiatura;2x cart. Profili UA mm 100x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

361.510 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

361.511 Altezza fino a m 0,50.

---

361.512 Altezza da m 0,51 a 0,75.

---

361.513 Altezza da m 0,76 a 1,00.

---

361.514 Altezza da m 1,01 a 1,25.

---

361.515 Altezza da m 1,26 a 1,50.

---

361.516 Altra altezza

---

361.581 Specifiche

---

361.600 Intelaiatura;2x cart. Profili UA mm 125x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

361.610 Lastre di cartongesso tipo A, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

361.611 Altezza fino a m 0,50.

---

361.612 Altezza da m 0,51 a 0,75.

---

361.613 Altezza da m 0,76 a 1,00.

---

361.614 Altezza da m 1,01 a 1,25.

---

361.615 Altezza da m 1,26 a 1,50.

---

361.616 Altra altezza

---

361.681 Specifiche

---

361.801 Pareti rivest.autoportanti Velette rivest.autoportanti Intelaiatura;2x cart. Diversi

---

362.100 Intelaiatura;2x cart.duro Profili UW e CW, mm 75x0,6. Isolamento con lana minerale, spessore mm 50.

---

362.110 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 100,0. Altezza di lavoro fino a m 3,00.

---

362.111 Altezza fino a m 0,50.

---

362.112 Altezza da m 0,51 a 0,75.

---

362.113 Altezza da m 0,76 a 1,00.

---

362.114 Altra altezza

---

362.181 Specifiche

---

362.200 Intelaiatura;2x cart.duro Profili UW e CW, mm 100x0,6. Isolamento con lana minerale, spessore mm 50.

---

362.210 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

362.211 Altezza fino a m 0,50.

---

362.212 Altezza da m 0,51 a 0,75.

---

362.213 Altezza da m 0,76 a 1,00.

---

362.214 Altra altezza

---

362.281 Specifiche

---

362.300 Intelaiatura;2x cart.duro Profili UW e CW, mm 125x0,6. Isolamento con lana minerale, spessore mm 50.

---

362.310 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

362.311 Altezza fino a m 0,50.

---

362.312 Altezza da m 0,51 a 0,75.

---

362.313 Altezza da m 0,76 a 1,00.

---

362.314 Altra altezza

---

362.381 Specifiche

---

362.400 Intelaiatura;2x cart.duro Profili UA mm 75x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

362.410 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 100,0. Altezza di lavoro fino a m 3,00.

---

362.411 Altezza fino a m 0,50.

---

362.412 Altezza da m 0,51 a 0,75.

---

362.413 Altezza da m 0,76 a 1,00.

---

362.414 Altezza da m 1,01 a 1,25.

---

362.415 Altezza da m 1,26 a 1,50.

---

362.416 Altra altezza

---

362.481 Specifiche

---

362.500 Intelaiatura;2x cart.duro Profili UA mm 100x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

362.510 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 125,0. Altezza di lavoro fino a m 3,00.

---

362.511 Altezza fino a m 0,50.

---

362.512 Altezza da m 0,51 a 0,75.

---

362.513 Altezza da m 0,76 a 1,00.

---

362.514 Altezza da m 1,01 a 1,25.

---

362.515 Altezza da m 1,26 a 1,50.

---

362.516 Altra altezza

---

362.581 Specifiche

---

362.600 Intelaiatura;2x cart.duro Profili UA mm 125x2 con angolari di raccordo. Isolamento con lana minerale, spessore mm 50.

---

362.610 Lastre di cartongesso duro tipo DFIR, spessore mm 12,5. Spessore veletta mm 150,0. Altezza di lavoro fino a m 3,00.

---

362.611 Altezza fino a m 0,50.

---

362.612 Altezza da m 0,51 a 0,75.

---

362.613 Altezza da m 0,76 a 1,00.

---

362.614 Altezza da m 1,01 a 1,25.

---

362.615 Altezza da m 1,26 a 1,50.

---

362.616 Altra altezza

---

362.681 Specifiche

---

362.801 Pareti rivest.autoportanti Velette rivest.autoportanti Intelaiatura;2x cart.duro Diversi

731.300 Velette:esec. Velette di chiusura con requisiti antincendio.

---

731.310 Classe di resistenza al fuoco EI 30. In squadra rispetto al controsoffitto, compresa l'esecuzione di uno spigolo e i raccordi di testa a parti d'opera. Rivestimento con 2 lastre.

---

731.311 Altezza visibile veletta fino a mm 300.

---

731.312 Altezza visibile veletta da mm 301 a 500.

---

731.313 Specifiche

---

731.320 Classe di resistenza al fuoco EI 60. In squadra rispetto al controsoffitto, compresa l'esecuzione di uno spigolo e i raccordi di testa a parti d'opera. Rivestimento con 2 lastre.

---

731.321 Altezza visibile veletta fino a mm 300.

---

731.322 Altezza visibile veletta da mm 301 a 500.

---

731.323 Specifiche

---

731.330 Classe di resistenza al fuoco EI 90. In squadra rispetto al controsoffitto, compresa l'esecuzione di uno spigolo e i raccordi di testa a parti d'opera. Rivestimento con 2 lastre.

---

731.331 Altezza visibile veletta fino a mm 300.

---

731.332 Altezza visibile veletta da mm 301 a 500.

---

731.333 Specifiche

---

731.381 Specifiche

---

731.400 Velette:esec. Velette in corrispondenza di cambiamenti di quota con requisiti antincendio.

---

731.410 Classe di resistenza al fuoco EI 30. In squadra rispetto al controsoffitto, compresa l'esecuzione di 2 spigoli. Rivestimento con 2 lastre.

---

731.411 Altezza visibile veletta fino a mm 300.

---

731.412 Altezza visibile veletta da mm 301 a 500.

---

731.413 Specifiche

---

731.420 Classe di resistenza al fuoco EI 60. In squadra rispetto al controsoffitto, compresa l'esecuzione di 2 spigoli. Rivestimento con 2 lastre.

---

731.421 Altezza visibile veletta fino a mm 300.

---

731.422 Altezza visibile veletta da mm 301 a 500.

---

731.423 Specifiche

---

731.430 Classe di resistenza al fuoco EI 90. In squadra rispetto al controsoffitto, compresa l'esecuzione di 2 spigoli. Rivestimento con 2 lastre.

---

731.431 Altezza visibile veletta fino a mm 300.

---

731.432 Altezza visibile veletta da mm 301 a 500.

---

731.433 Specifiche

---

731.481 Specifiche

Ditta: Knauf AG ... di più

W474.ch ‑ Knauf GIFAdoor EI30‑RF1 & RF1 Ditta: Knauf AG W474.ch - GIFADOOR EI30-RF1 & RF1 IL MIGLIOR RIVESTIMENTO ANTINCENDIO PER CAVEDI VERTICALI... di più

Tro183.ch ‑ Lastre da costruzione in gesso per pareti Ditta: Knauf AG Tro183.ch - Lastre da costruzione in gesso per pareti Ogni ambiente inizia con una nuova prospettiva... di più

Ditta: Knauf AG ... di più

VT03.ch ‑ Inserti per pareti Ditta: Knauf AG VT03.ch - Inserti per pareti, traverse e telai di supporto Knauf Fissaggio di carichi a sistemi per pareti e soffitti Knauf... di più

Tro89.ch – Une finition parfaite avec les enduits Knauf Ditta: Knauf AG Tro89.ch – Finiture perfette con stucchi e rasanti Knauf Descrizione del prodotto:... di più

Ditta: Knauf AG ... di più

Ditta: Knauf AG ... di più

E151.ch ‑ Botola di revisione F‑TEC BS30 Controparete per vani tecnici Ditta: Knauf AG E151.ch - F-TEC BS30 Controparete per vani tecnici Botola di revisione per vani tecnici con protezione antincendio... di più

E152.ch ‑ Botola di revisione Knauf F‑TEC BS90 controparete per vani tecnici Ditta: Knauf AG E152.ch - Botola di revisione Knauf F-TEC BS90 controparete per vani tecnici Botola di revisione per vani tecnici con protezione antincendio... di più

E423S.ch ‑ Knauf SAGA Klips Ditta: Knauf AG E423S.ch - Knauf SAGA Klips Elementi per LED e riloghe Elementi costruttivi... di più

Ditta: Knauf AG ... di più

Ditta: Knauf AG ... di più

E413.ch ‑ Box di protezione antincendio Knauf Ditta: Knauf AG E413.ch - Box di protezione antincendio Knauf Cassetta da incasso per apparecchi di illuminazione in lastre Diamant o lastre antincendio GKF... di più

W62.ch ‑ Contropareti per vani tecnici Knauf Ditta: Knauf AG W628A.ch - Controparete per vani tecnici – Autoportante W630.ch - Controparete per vani tecnici – Struttura a traversi in profili CW W628B.ch - Controparete p... di più

K433a.ch ‑ Mastice per pareti divisorie Pro Knauf Ditta: Knauf AG K433a.ch - Mastice per pareti divisorie Pro Knauf - in rotolo              Sigillatura di profili guida di sistemi costruttivi a secco... di più

Ditta: Knauf AG ... di più

E219.ch ‑ Botola di revisione BS60/BS90 Ditta: Knauf AG E219.ch - SISTEMA K219 BS60/BS90 Botola di revisione per soffitti autoportanti D131.ch EI60 con protezione antincendio... di più

Ditta: Knauf AG ... di più

Ditta: Knauf AG ... di più

K25.ch ‑ Rivestimenti per travi Fireboard Knauf Ditta: Knauf AG K25.ch  -  Rivestimenti per travi Fireboard Knauf     Rivestimenti per pilastri Fireboard Knauf K252.ch - Rivest... di più

W11.ch ‑ Pareti ad orditura metallica Knauf Ditta: Knauf AG W111.ch - Orditura metallica semplice – rivestimento monostrato Il sistema di parete ad orditura metallica W111.ch è costituito da un’orditura semplice ed è rivestito con uno strato di lastre di gess... di più

D11.ch ‑ Soffitti a lastre Knauf Ditta: Knauf AG D111.ch - Sottostruttura in legno Le lastre Knauf vengono avvitate ad una sottostruttura in legno costituita da listelli di base o listelli portanti (orditura doppia) oppure da soli listelli portanti... di più

D12.ch ‑ Soffitti fonoassorbenti ‑ Cleaneo Akustik Knauf Ditta: Knauf AG D12.ch - Soffitti fonoassorbenti  - Cleaneo Akustik Knauf Soffitti sospesi I soffitti fonoassorbenti Cleaneo Akustik p... di più

D13.ch ‑ Soffitti autoportanti Knauf Ditta: Knauf AG D131.ch - Soffitti autoportanti Knauf K219.ch - Soffitti autoportanti Fireboard Knauf A1 D131.ch - Soffitti autoporta... di più

D28.ch ‑ Soffitti a lastre AQUAPANEL® Knauf ‑ Indoor e Outdoor Ditta: Knauf AG D281.ch - Sottostruttura in legno Le AQUAPANEL® Cement Board vengono avvitate a una sottostruttura in legno costituita da listelli di base e listelli portanti (orditura doppia)... di più

W61.ch ‑ Contropareti Knauf Ditta: Knauf AG W623.ch - Controparete con CD 60/27, rivestimento diretto Il sistema di controparete W623.ch viene realizzato con una sottostruttura in profili di lamiera d'acciaio CD 60/27, che vengono fissati dire... di più

Ditta: Knauf AG ... di più

F125.ch ‑ Pavimento radiante Brio 25 Ditta: Knauf AG Sottofondo a secco per riscaldamento a pavimento con alloggiamento per tubi radianti NOVITÀ: Passo 120 mm per una maggiore potenza termica al m2... di più
