Permanent System

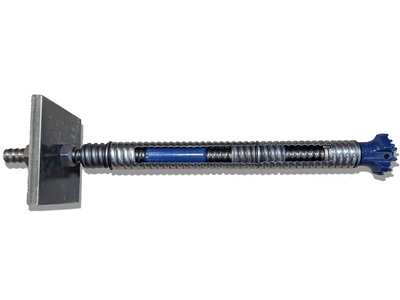

Das KÜPS® besteht aus einem KSB® Zugglied und einem Hüllrohr, das die unbeschädigte Einbettung des Zugglieds durch KÜMIX® (Injektionsgut) sicherstellt. Der Bohrvorgang selbst läuft nach dem gleichen Verfahren ab wie bei herkömmlichen KSB® Selbstbohrankern.
Versetzen

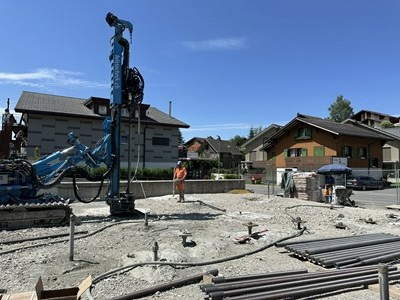

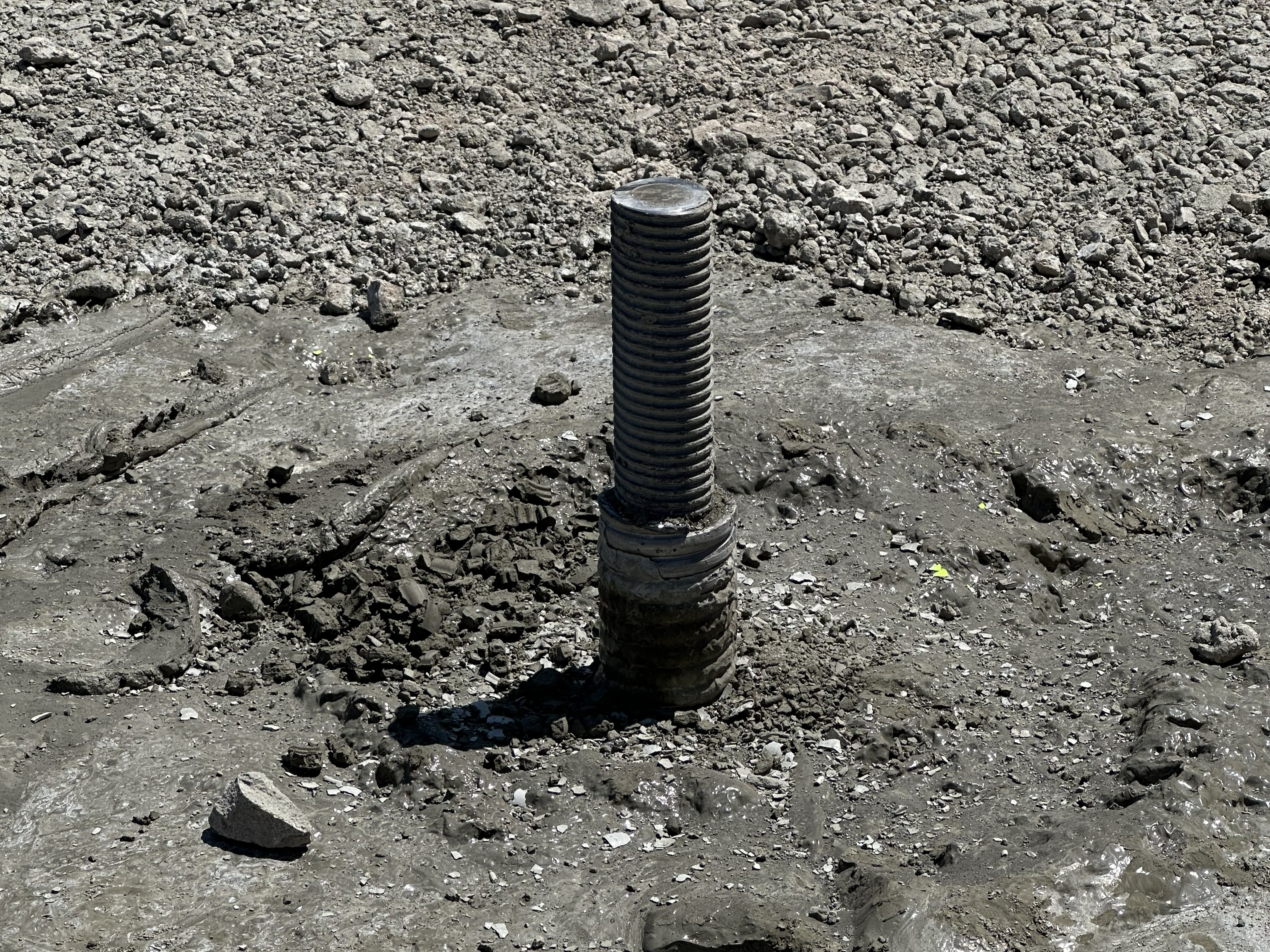

Während des Bohrvorgangs tritt das Einbettungsmaterial aus den Injektionsventilen an der Bohrkrone aus und verfüllt den Ringraum zwischen Boden und Hüllrohr. Ist die Ziellänge der Bohrung erreicht, wird der Ringraum zwischen Hüllrohr und Zugglied ebenfalls verfüllt. Dies geschieht durch ein Nachinjektionsventil, das sich am Ende des Zugglieds, innerhalb des Hüllrohres befindet. Dazu wird die Öffnung des Zuggliedes zur Bohrkrone hin mittels einer Kugel verschlossen, so dass das Injektionsgut aus den Nachinjektionsventilen und nicht mehr aus der Bohrkrone austritt. Die Verbindung der einzelnen Segmente des Zugglieds wird durch KSB® Muffen erzielt. Die Segmente des Hüllrohres werden durch spezielle KÜPS® Kunststoffkupplungen verbunden, die ausserdem das Zugglied innerhalb des Hüllrohres zentrieren und abdichten.

Aus technischen Gründen sind die beiden Verbindungstypen versetzt angeordnet. Es können die gleichen Bohrgeräte wie beim Einbau von herkömmlichen KSB® Selbstbohrankern verwendet werden.

Ihre Vorteile:
- Kostengünstige Alternative zu anderen vorinjizierten Ankern
- Unbeschädigte Injektionsummantelung
- Schnellerer und effizienterer Einbau
- Stablänge nicht durch Transport beschränkt

430.000 Permanente ungespannte Anker

---

430.100 Beschreibung von Ankern aus Stahl. Fehlende Angaben sind durch den Unternehmer zu ergänzen.

---

430.110 Spezifikation

---

430.200 Beschreibung von besonderen Ankern. Fehlende Angaben sind durch den Unternehmer zu ergänzen.

---

430.210 Spezifikation

---

430.300 Uebrige

---

431.000 Permanente ungespannte Anker liefern, einbauen und festsetzen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.

---

431.100 Anker, inkl. Injizieren, exkl. Liefern von Injektionsgut.

---

431.101 Spezifikation

---

431.200 Ankerköpfe, inkl. Ankerplatten.

---

431.201 Spezifikation

---

431.300 Ankerkopfauflager.

---

431.301 Spezifikation

---

431.400 Zusätzliche, bauseits bedingte Ankertransporte.

---

431.401 Spezifikation

---

431.501 Uebrige

---

432.000 Besondere permanente ungespannte Anker liefern, einbauen und festsetzen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.

---

432.100 Anker, inkl. mechanische Festsetzelemente und Zubehör.

---

432.101 Spezifikation

---

432.200 Ankerköpfe, inkl. Ankerplatten.

---

432.201 Spezifikation

---

432.300 Ankerkopfauflager.

---

432.301 Spezifikation

---

432.400 Klebepatronen. Ausmass: Anzahl Patronen.

---

432.401 Spezifikation

---

432.500 Zusätzliche, bauseits bedingte Ankertransporte.

---

432.501 Spezifikation

---

432.601 Uebrige

---

433.000 Komponenten für das Injektionsgut zur Verwendungsstelle liefern, inkl. Wasser.

---

433.100 Bindemittel. Ausmass: Masse Bindemittel.

---

433.101 Zement CEM I 52,5.

---

433.102 Spezifikation

---

433.200 Zusatzmittel. Ausmass: Masse Zusatzmittel.

---

433.201 Spezifikation

---

433.301 Uebrige

430.000 Direktbohr-Mikropfähle

---

430.100 Beschreibung Bohreinrichtung.

---

430.110 Spezifikation

---

430.200 Uebrige

---

431.000 Direktbohr-Mikropfähle erstellen.

---

431.100 Direktbohr-Mikropfähle inkl. Bohrkrone zur Verwendungsstelle liefern. Ausmass: Pfahllänge nach Bestellung des Projektverfassers.

---

431.101 Spezifikation

---

431.200 Mikropfähle bohren. Inkl. Liefern und Einbringen Injektionsgut. Pfahllieferung in U'pos.-Gruppe .100. Inkl. Verschrauben der Stösse oder Kuppeln.

---

431.210 Vertikale Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.

---

431.211 Spezifikation

---

431.220 Geneigte Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.

---

431.221 Spezifikation

---

431.231 Spezifikation

---

431.301 Uebrige

---

432.000 Mehrleistungen zu Direktbohr-Mikropfählen.

---

432.100 Für geneigte Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.

---

432.101 Spezifikation

---

432.200 Für Durchbohren von Hindernissen mit Meissel oder Felswerkzeug.

---

432.201 Ausmass: Gruppenstunden.

---

432.202 Spezifikation

---

432.300 Für Einbinden von Pfählen in tragfähige Schicht. Ausmass: Einbindelänge.

---

432.301 Spezifikation

---

432.400 Für Durchbohren von Beton mit Kernbohrer, inkl. Durchbohren der Bewehrung. Ausmass: Länge Bohrung.

---

432.401 Spezifikation

---

432.500 Für Bohren und Injizieren unter Wasser.

---

432.510 Bohren. Ausmass: Länge ab UK Bohrung bis OK Grundwasserspiegel.

---

432.511 Spezifikation

---

432.520 Injizieren. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.

---

432.521 Spezifikation

---

432.531 Spezifikation

---

432.600 Für Mehr- oder Minderverbrauch an Injektionsgut gegenüber der einzurechnenden Menge, inkl. Materiallieferung. Ausmass: Masse nach Lieferschein.

---

432.601 Spezifikation

---

432.701 Uebrige
