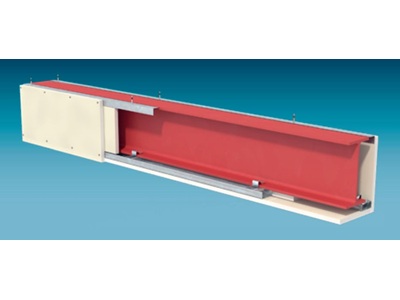

Knauf Fireboard Stahlträger
- Bekleidung
K253.ch
-

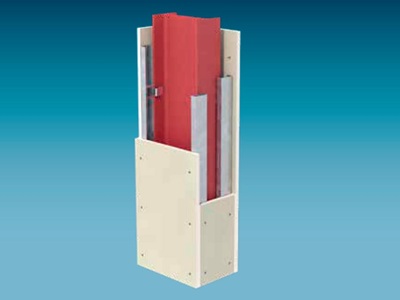

Knauf Fireboard Stahlstützen - Bekleidung
K254.ch
-

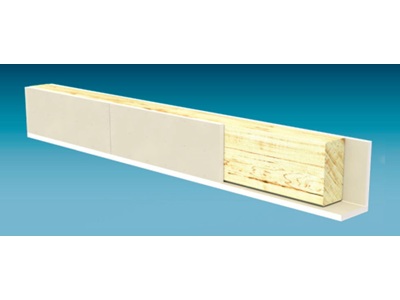

Knauf Fireboard Holzträger
- Bekleidung
K255.ch
-

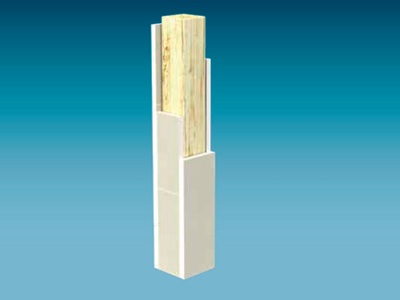

Knauf Fireboard Holzstützen
- Bekleidung
Brandschutzbekleidungen von Trägern und Stützen
Ungeschützte Stahlprofile erreichen im Brandfall aufgrund einer schnelleren Erwärmung auf die kritische Temperatur (crit T) von ca. 500°C in der Regel nur eine Feuerwiderstandsdauer < 30 Minuten.
Unbekleidete Holzträger und -stützen
mehr anzeigen...
K25.ch - Knauf Fireboard Träger - Bekleidungen - Knauf Fireboard Stützen - Bekleidungen

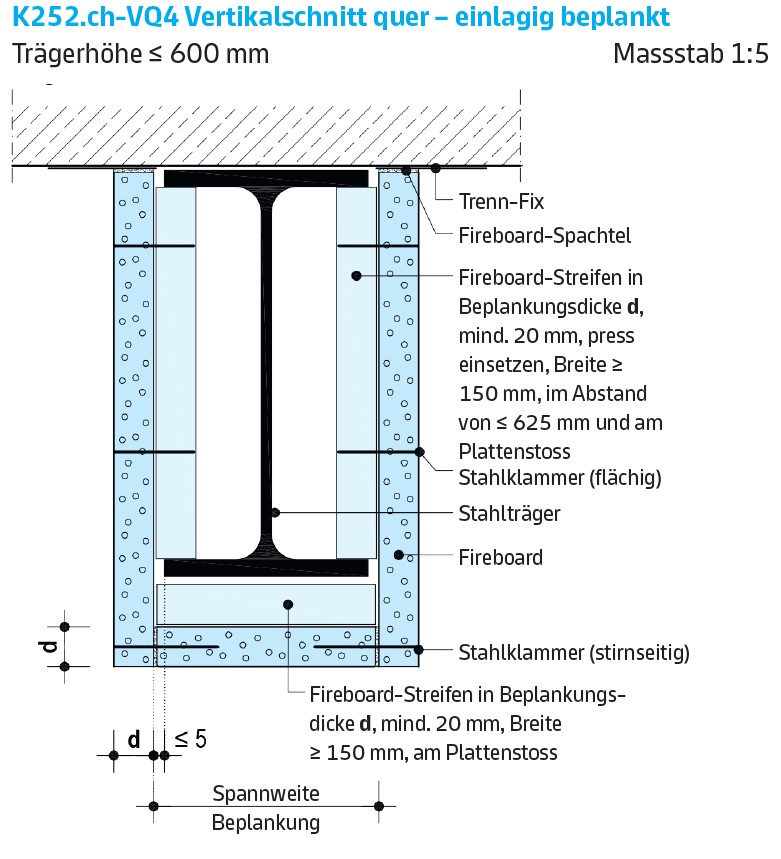

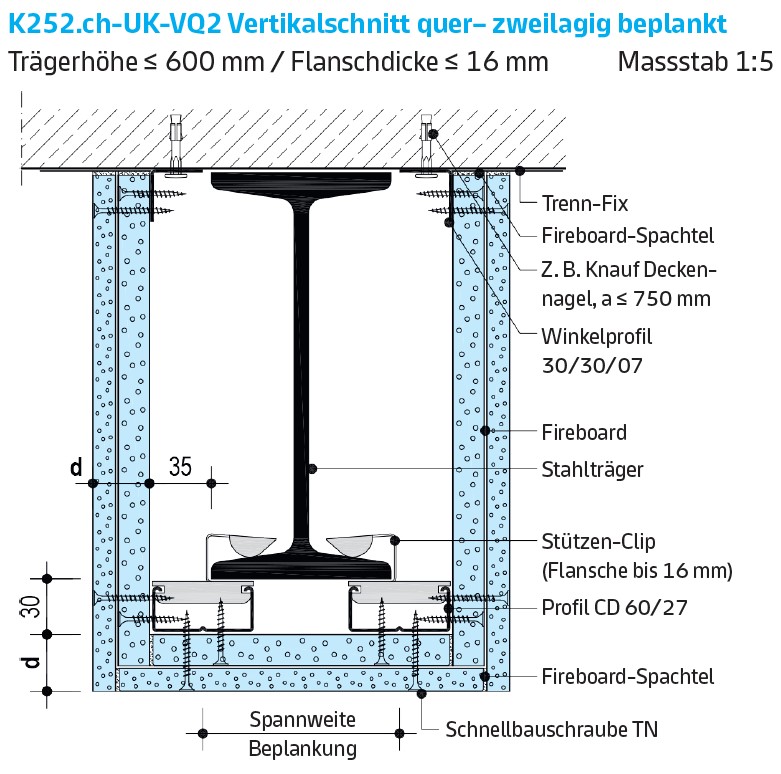

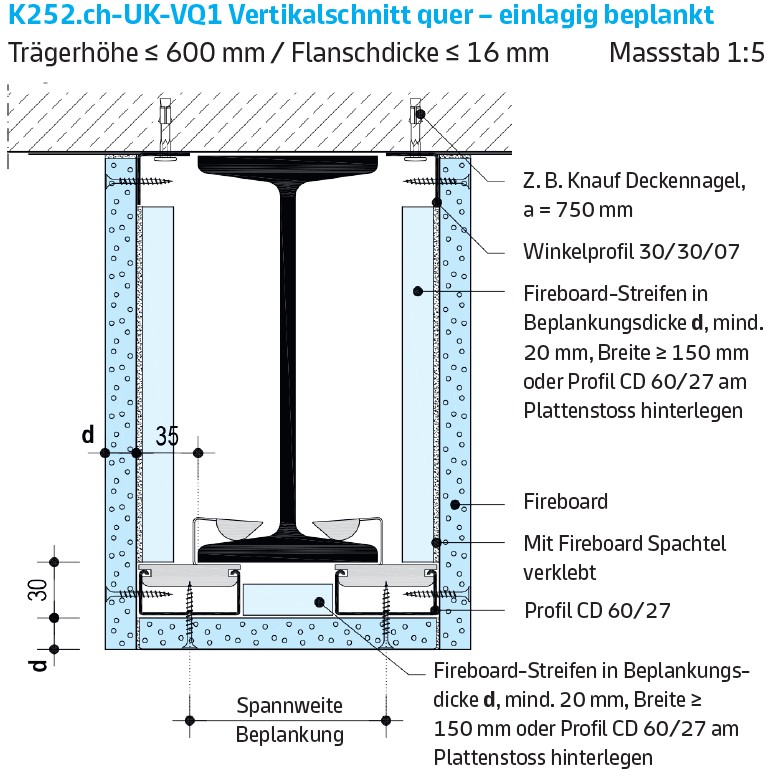

K252.ch - Knauf Fireboard Stahlträger - Bekleidung

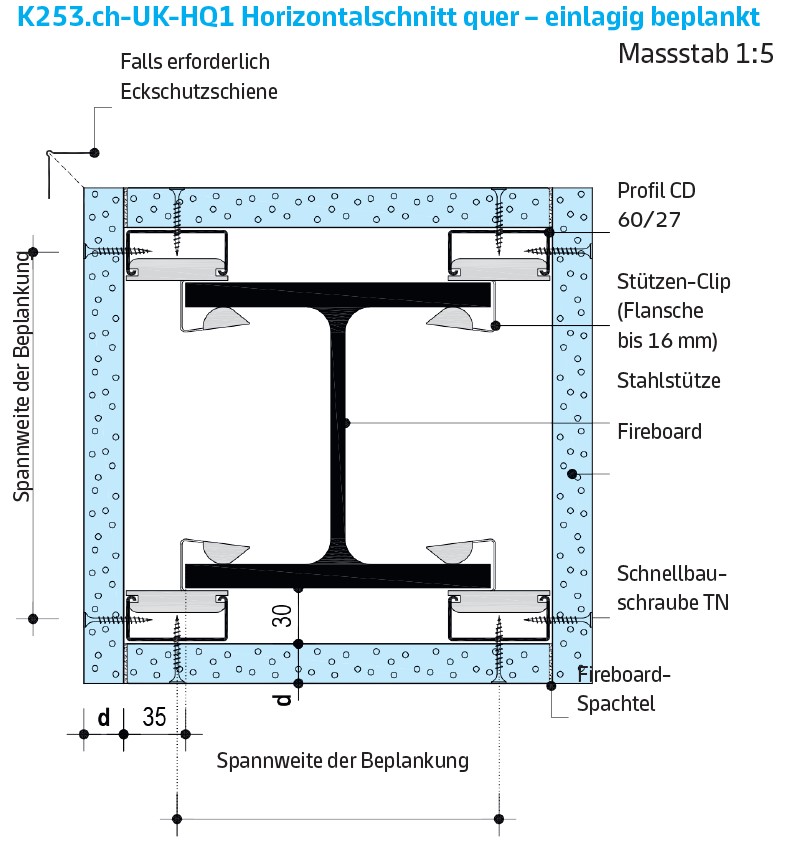

K253.ch - Knauf Fireboard Stahlstützen - Bekleidung

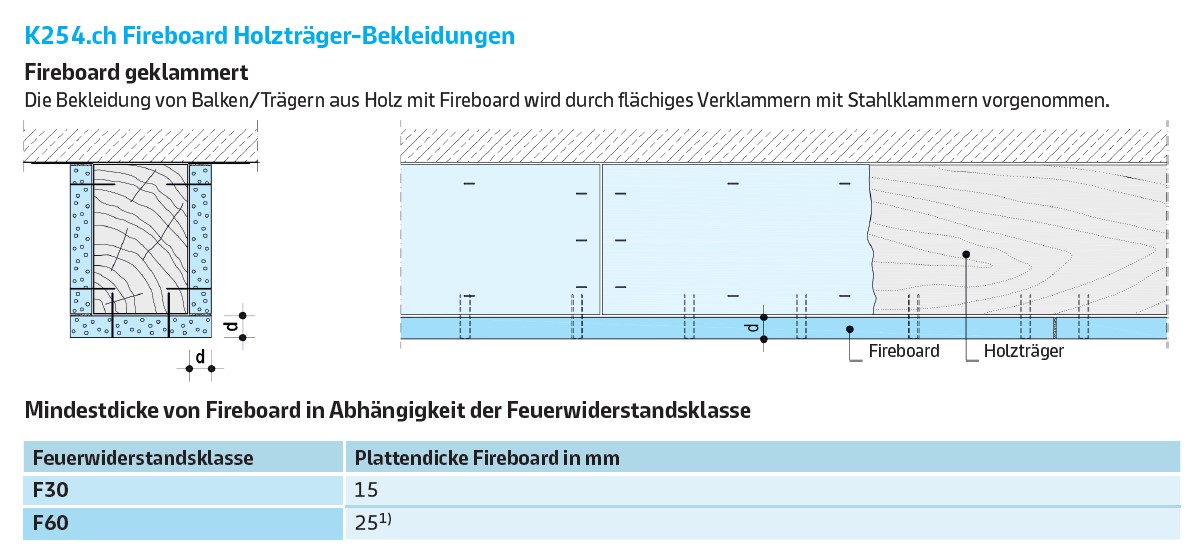

K254.ch - Knauf Fireboard Holzträger - Bekleidung

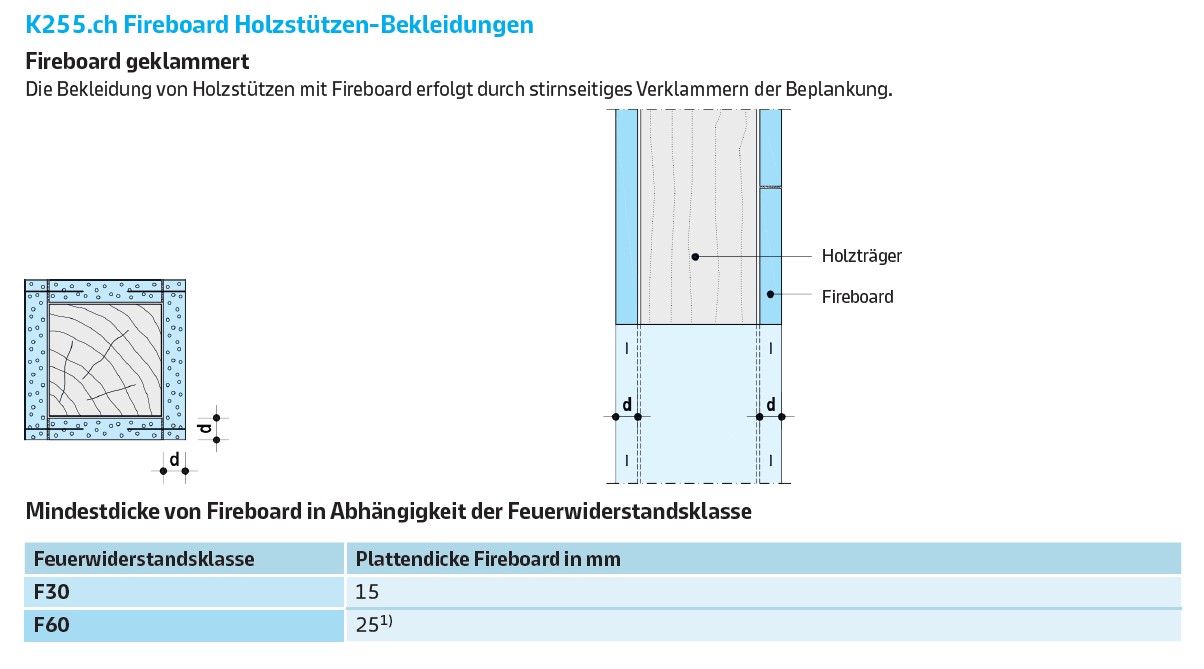

K255.ch - Knauf Fireboard Holzstützen - Bekleidung
Brandschutzbekleidungen von Trägern und Stützen
Ungeschützte Stahlprofile erreichen im Brandfall aufgrund einer schnelleren Erwärmung auf die kritische Temperatur (crit T) von ca. 500°C in der Regel nur eine Feuerwiderstandsdauer < 30 Minuten.
Unbekleidete Holzträger und -stützen können auf eine Tragfähigkeit auch unter Brandbeanspruchung bemessen werden, bedürfen aber unter Umständen sehr grosser Querschnittsabmessungen.
Die Erhöhung der Feuerwiderstandsdauer für Stahlprofile bzw. die Verringerung der Querschnittsabmessungen bei Holztragwerken kann durch eine Bekleidung mit Fireboard erzielt werden.
Die Temperaturerhöhung der Bauteile wird durch die Bekleidung verzögert und sorgt somit im Brandfall für die statisch erforderliche Tragfähigkeit für einen definierten Zeitraum.
▪ Brandschutzbekleidungen von Trägern und Stützen aus Stahl mit Fireboard bis zur Feuerwiderstandsklasse EI120.
▪ Brandschutzbekleidungen von Trägern und Stützen aus Holz mit Fireboard bis zur Feuerwiderstandsklasse EI60.
Daten für die Planung - Stahlträger- und Stahlstützen-Bekleidungen

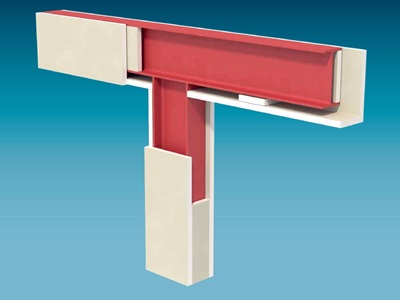

Stahlträger- und Stahlstützen mit Bekleidungen aus Fireboard
Darstellung:
Wirtschaftliche Lösung mit Fireboard-Bekleidung ohne Unterkonstruktion
Der mit Bekleidungen aus Fireboard zu erzielender Brandschutz beruht darauf,
dass durch die Bekleidung die Temperaturerhöhung der Stahlprofile verzögert wird.
Die zu erreichende Feuerwiderstandsdauer ist von folgenden Faktoren abhängig:
▪ Masse des aufzuheizenden Stahlprofiles, gekennzeichnet durch den Profilquerschnitt A in cm².
▪ Wärmeeinstrahlfläche in der Regel gekennzeichnet durch den inneren Umfang der Bekleidung U in cm.
▪ Dicke der Bekleidung aus Fireboard.
A ist direkt proportional und U ist umgekehrt proportional zur Feuerwiderstandsdauer.
Somit ist der U/A-Faktor (Profilfaktor) einer Stahlkonstruktion entscheidend für die Auswahl der erforderlichen Bekleidungsdicke bei Vorgabe der erforderlichen Feuerwiderstandsklasse. Maximal zulässiger U/A-Faktor ist 300 m-1.
In den nachfolgenden Beispielen sind für eine Reihe von bauüblichen Konstruktionsprofilen die Gleichungen zur U/A‑Wertberechnung zusammengestellt.
Verweise auf weitere Dokumente System - Datenblätter
▪ Metallständerwände, siehe System - Datenblatt Knauf Metallständerwände - W11.ch
▪ Schachtwände, siehe System - Datenblatt Knauf Schachtwände - W62.ch
▪ Plattendecken, siehe System - Datenblatt Knauf Plattendecken - D11.ch
Technische Broschüren
▪ Technische Broschüren der einzelnen Knauf Systemkomponenten beachten
