Schöck Isolink®.
Für kerngedämmte Betonfassaden.

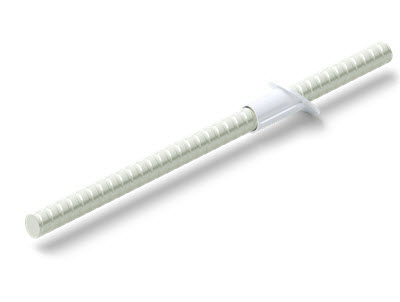

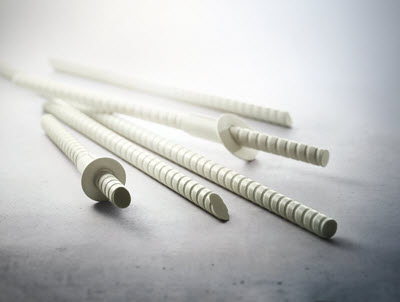

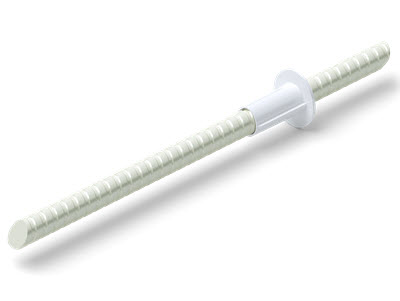

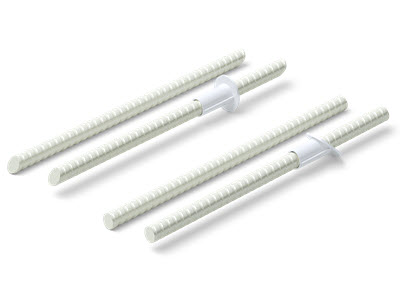

Schöck Isolink® ist eine Fassadenbefestigung und die energieeffiziente Alternative zu herkömmlichen Edelstahl-Gitterträgern bei der Verbindung der Betonschalen von kerngedämmten Sandwich- und Elementwänden. Schöck Isolink® sorgt für eine zuverlässige ...

Schöck Isolink®.
Für kerngedämmte Betonfassaden.
Schöck Isolink® ist eine Fassadenbefestigung und die energieeffiziente Alternative zu herkömmlichen Edelstahl-Gitterträgern bei der Verbindung der Betonschalen von kerngedämmten Sandwich- und Elementwänden. Schöck Isolink® sorgt für eine zuverlässige thermische Trennung in kerngedämmten Betonfassaden. Der Grund dafür ist die äusserst geringe Wärmeleitfähigkeit des Glasfaserverbundwerkstoffs Schöck Combar®.
Der Stab übernimmt zugleich die Funktionen eines Verbindungselements und Abstandhalters zwischen den Betonschalen innerhalb der Wand. Er eignet sich sowohl für aufgestützte als auch für freihängende Fassaden und ermöglicht grossformatige Wandgeometrien ohne Fugen bis zu 6 x 12 m. Alle Schöck Isolink® Produkttypen für Betonfassaden sind geprüft und vom Deutschen Institut für Bautechnik (DIBt) allgemein bauaufsichtlich zugelassen.

Spezifikation:
- Glasfaserarmierung Schöck Combar®
- char. Wert der Zugfestigkeit ftk (N/mm2)  =  > 1000
- char. Wert der Streckgrenze fyk (N/mm2)  =  kein Fliessen
- Bemessungswert der Streckgrenze fyd (N/mm2)  =  445
- Dehnung im Grenzzustand der Tragfahigkeit  =  7,4 ‰
- Biegewert Zug-E-Modul (N/mm2)  =  60.000
- Dichte γ (g/cm3)  =  2,2
- Warmeleitfahigkeit λ (W/mK)  =  0,7 (axial) / 0,5 (radial)
- Magnetismus  =  nein

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

315	Vorgefertigte Elemente aus Beton und künstlichen Steinen
	642.000 Spezielle Bewehrungen.
	642.001 Spezifikation
