Schöck Tronsole®.
L'isolation la plus fiable contre le bruit de choc est bleue.
Le calme est un besoin élémentaire. À une époque pleine d'agitation et de bruit, les personnes réclament de plus en plus de calme et de tranquillité. C'est pourquoi l'isolation acoustique est clairement spécifiée via la norme SIA 181 2020 et n'est en aucun cas un luxe, mais plutôt une nécessité absolue. Les planificateurs d'immeubles collectifs doivent accorder une attention accrue aux cages d'escalier en particulier. En effet, les bruits qui en proviennent sont la source de différends fréquents, voire quotidiens. Les arguments légaux parlent d'ailleurs eux aussi un langage particulièrement clair.

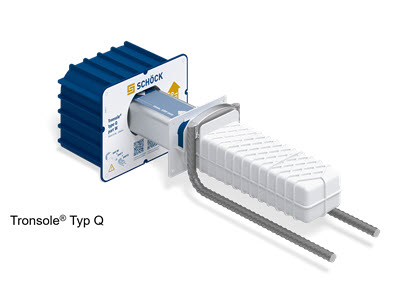

Schöck Tronsole® type Q est un élément porteur, isolant contre les bruits d'impact (goujon de cisaillement) mis en oeuvre entre les escaliers / paliers et le mur de la cage d'escalier. Composé d'un élément mural (boîtier d'insonorisation), d'un goujon structurel et d'une gaine. Le goujon structurel peut pivoter jusqu'à ±25° dans l'élément mural pour permettre une installation dans le plan de la volée de l'escalier.

Spécifications :
- Réduction nominale des bruits d'impact : ∆L*n,w ≥ 30 dB, testée selon la norme
  DIN 7396 à la charge maximale.
- Deux catégories de corrosivité, goujon structurel en acier inoxydable ou en
  acier galvanisé à chaud.
- Résistance à la charge jusqu'à VRd 38 kN
- Pour les ouvertures de joint jusqu'à 100 mm
- Classe de résistance au feu R 90 jusqu'à une ouverture maximale des joints de
  65 mm, grâce à un système de protection disponible en option.

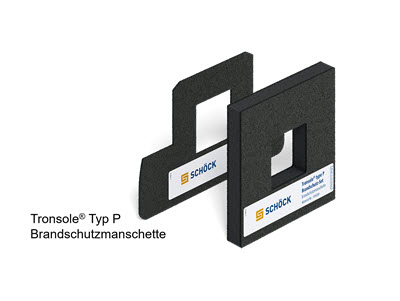

- Manchettes de protection contre le feu (certificat de protection contre le feu n° GS 3.2/13-390-1)

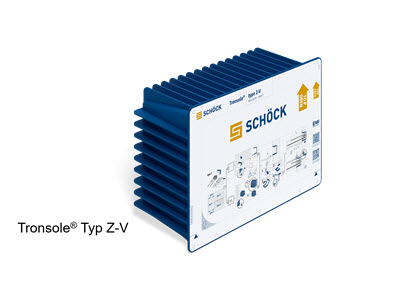

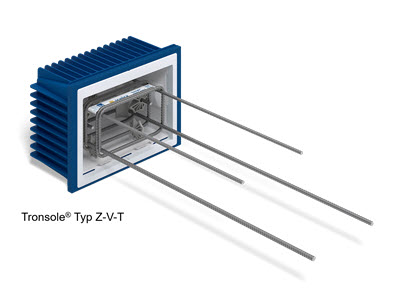

Schöck Tronsole® type Z est un élément porteur, isolant contre les bruits d'impact mis en œuvre entre le palier et le mur de la cage d'escalier, avec cadre de raccordement et entretoises intégrées pour un montage simple et sûr. Une plus grande flexibilité est disponible avec des modèles supplémentaires pour les efforts de soulèvement et les efforts horizontaux. L'élément est invisible en vue de dessous lorsqu'il est installé dans un palier d'une épaisseur minimale de 180 mm.

Spécifications :
- Réduction nominale des bruits d'impact : ∆L*n,w ≥ 27 dB, testée selon la norme
  DIN 7396 à la charge maximale.
- Catégorie de corrosivité, élément porteur Partie T en acier d'armature B500B
  selon DIN 488-1.
- Résistance à la charge jusqu'à VRd 75 kN, en option également pour le soulèvement
  et les forces horizontales.
- Pour les ouvertures de joints de 15 mm
- Classe de résistance au feu R 90 selon le rapport de protection contre l'incendie
  GS 3.2/13-390-2

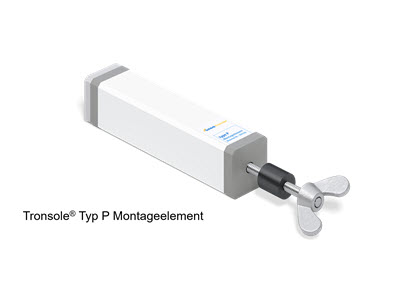

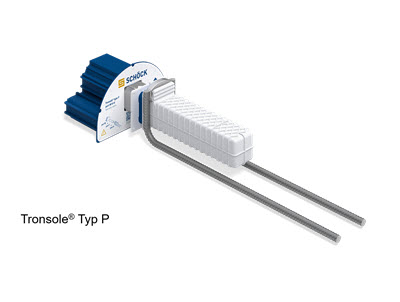

Schöck Tronsole® type P est un élément porteur, isolant contre les bruits d'impact (goujon de cisaillement) mis en œuvre entre les escaliers / paliers et le mur de la cage d'escalier. Pour les efforts de cisaillement positifs et négatifs. Composé d'un élément mural (boîtier d'insonorisation), d'un goujon structurel et d'une gaine.

Spécifications :
- Réduction nominale des bruits d'impact : ∆L*n,w ≥ 31 dB, testée selon
  la norme DIN 7396 à la charge maximale.
- Catégorie de corrosivité, élément porteur en acier galvanisé à chaud.
- Résistance à la charge jusqu'à VRd 65 kN
- Pour les ouvertures de joint jusqu'à 50 mm
- Classe de résistance au feu R 90


Autres caractéristiques de performance :
- Solution sûre et économique pour le traitement acoustique des paliers dans toutes
  les situations de conception, grâce à trois modèles différents disponibles.

Descriptif type

2018_Tronsole, texte court 2018_Tronsole, texte court 2018_Tronsole, texte long 2018_Tronsole, texte long CRBx - Textes d´appels d´offre Tronsole® NPK241 PDF - Textes d´appels d´offre Tronsole® NPK241

Description

Aucun document à disposition

Dessin technique / CAO / BIM

Aucun document à disposition

Autres documents

Aucun document à disposition

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

241	Constructions en béton coulé sur place
	540.810 Armatures spéc.,access. Référence aux produits Goujons d'isolation contre le bruit, pour appuis de palier
	546.000 Goujons de cisaillement, y compris douilles éventuelles.
	546.001 Spécification

315	Construction préfabriquée en béton et en maçonnerie
	424.710 Eléments paliers béton Paliers:suppl. Pour appui de palier.
	424.711 Spécification
	666.000 Goujons de cisaillement, y compris douilles éventuelles.
	666.001 Spécification

346	Pierre artificielle, béton manufacturé
	312.740 Volées escalier droites Suppléments Pour appui de palier.
	312.741 Spécification
	313.730 Paliers pierre artificielle Suppléments Pour appui de palier.
	313.731 Spécification
