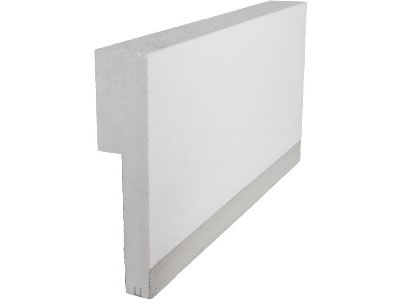

Schürzenelement Do-Tab® Typ A
Schürzenelemente Do-Tab® Typ A mit Aufdoppelung oben werden für die Ausbildung der Storennische in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) verwendet. Schürzenelemente Do-Tab® Typ A mit Aufdoppelung oben garantieren ein rationelles, sauberes und einfac...

Schürzenelement Do-Tab® Typ A
Schürzenelemente Do-Tab® Typ A mit Aufdoppelung oben werden für die Ausbildung der Storennische in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) verwendet. Schürzenelemente Do-Tab® Typ A mit Aufdoppelung oben garantieren ein rationelles, sauberes und einfaches Arbeiten.

Beschreibung
Schürzenelemente Do-Tab® Typ A mit Aufdoppelung oben bestehen aus EPS 15 kg/m³. Die Untersicht sowie 70 mm der Fassadenfläche und der Storennische sind mit einer ca. 2.5 mm dicken Mörtelschicht mit Gewebeeinbettung beschichtet. Beide Sichtkanten sind fertig ausgebildet. In Längsrichtung ist auf der Untersicht ein U-Profil aus verzinktem Stahl als Armierung eingelegt.

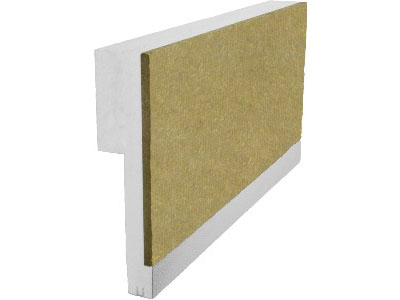

Bei Schürzenelementen Do-Tab® Typ A mit Aufdoppelung oben für Wärmedämmverbundsysteme aus Stein- oder Glaswolle ist die Fassadenfläche mit Dämmplatten aus Stein- oder Glaswolle kaschiert.

Abmessungen
Maximale Länge LT: 5000 mm
Höhe HT max.: 500 mm
Dicken DEL: 60 - 300 mm
Dicken DT: 30 - 200 mm

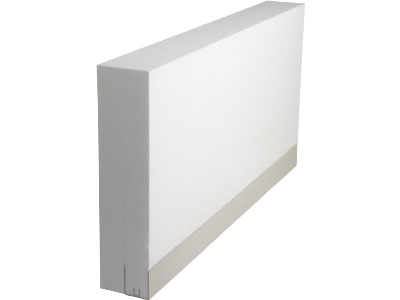

Schürzenelement Do-Tab® Typ S
Schürzenelemente Do-Tab® Typ S mit Aufdoppelung seitlich und oben werden für die Ausbildung der Storennische in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) verwendet. Schürzenelemente Do-Tab® Typ S mit Aufdoppelung seitlich und oben garantieren ein rationelles, sauberes und einfaches Arbeiten.

Beschreibung
Schürzenelemente Do-Tab® Typ S mit Aufdoppelung seitlich und oben bestehen aus EPS 15 kg/m³. Die Untersicht sowie 70 mm der Fassadenfläche und der Storennische sind mit einer ca. 2.5 mm dicken Mörtelschicht mit Gewebeeinbettung beschichtet. Beide Sichtkanten sind fertig ausgebildet. In Längsrichtung ist auf der Untersicht ein U-Profil aus verzinktem Stahl als Armierung eingelegt.

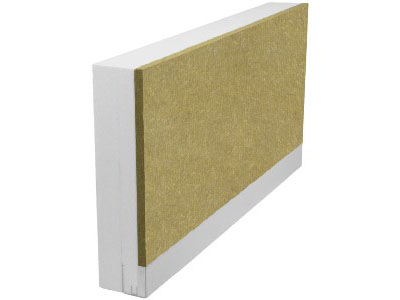

Bei Schürzenelementen Do-Tab® Typ S mit Aufdoppelung seitlich und oben für Wärmedämmverbundsysteme aus Stein- oder Glaswolle ist die Fassadenfläche mit Dämmplatten aus Stein- oder Glaswolle kaschiert.

Abmessungen
Maximale Länge LT: 5000 mm
Höhe HT max.: 500 mm
Dicken DEL: 60 - 300 mm
Dicken DT: 30 - 200 mm

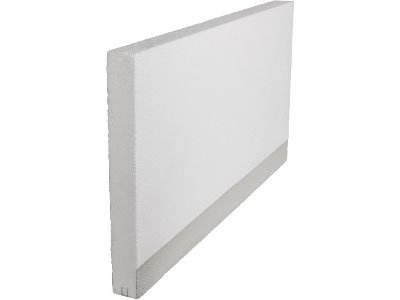

Schürzenelement Do-Tab® Typ O
Schürzenelemente Do-Tab® Typ O ohne Aufdoppelung werden für die Ausbildung der Storennische in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) verwendet. Schürzenelemente Do-Tab® Typ O ohne Aufdoppelung garantieren ein rationelles, sauberes und einfaches Arbeiten.

Beschreibung
Schürzenelemente Do-Tab® Typ O ohne Aufdoppelung bestehen aus EPS 15 kg/m³. Die Untersicht sowie 70 mm der Fassadenfläche und der Storennische sind mit einer ca. 2.5 mm dicken Mörtelschicht mit Gewebeeinbettung beschichtet. Beide Sichtkanten sind fertig ausgebildet. In Längsrichtung ist auf der Untersicht ein U-Profil aus verzinktem Stahl als Armierung eingelegt.
Bei Schürzenelementen Do-Tab® Typ O ohne Aufdoppelung für Wärmedämmverbundsysteme aus Stein- oder Glaswolle ist die Fassadenfläche mit Dämmplatten aus Stein- oder Glaswolle kaschiert.

Abmessungen
Maximale Länge LT: 5000 mm
Höhe HT max.: 500 mm
Dicken DT: 30 - 200 mm

Musterleistungsverzeichnis

MLV342_Kapitel_08_Sturzelemente MLV342_Kapitel_08_Sturzelemente

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

342	Verputzte Aussenwärmedämmungen
	260.820 Leibungselemente:EPS,dünn Produktenachweis Sturzelemente.
	263.100 Hohlsturzelemente,Unterlagen Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	263.101 Spezifikation
	263.200 Hohlsturzelemente,Unterlagen Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	263.201 Spezifikation
	263.300 Hohlsturzelemente,Unterlagen Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	263.310 Aus expandiertem Polystyrol EPS mit integrierter Bewehrung. Rohdichte kg/m3 20.
	263.311 d mm 40, h mm 500.
	263.312 d = Dämmdicke Fassade, h mm 500.
	263.313 Spezifikation
	263.320 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, elastifiziert, Rohdichte kg/m3 15.
	263.321 d mm 40, h mm 500.
	263.322 d = Dämmdicke Fassade, h mm 500.
	263.323 Spezifikation
	263.330 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, nicht elastifiziert, Rohdichte kg/m3 15.
	263.331 d mm 40, h mm 500.
	263.332 d = Dämmdicke Fassade, h mm 500.
	263.333 Spezifikation
	263.381 Spezifikation
	363.000 Hohlsturzelemente und Unterlagen zu Hohlsturzelementen.
	363.100 Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	363.101 Spezifikation
	363.200 Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	363.201 Spezifikation
	363.300 Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	363.310 Aus expandiertem Polystyrol EPS mit integrierter Bewehrung. Rohdichte kg/m3 20.
	363.311 d mm 40, h mm 500.
	363.312 d = Dämmdicke Fassade, h mm 500.
	363.313 Spezifikation
	363.320 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, elastifiziert, Rohdichte kg/m3 15.
	363.321 d mm 40, h mm 500.
	363.322 d = Dämmdicke Fassade, h mm 500.
	363.323 Spezifikation
	363.330 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, nicht elastifiziert, Rohdichte kg/m3 15.
	363.331 d mm 40, h mm 500.
	363.332 d = Dämmdicke Fassade, h mm 500.
	363.333 Spezifikation
	363.381 Spezifikation
	363.400 Mehrleistungen zu Hohlsturzelementen.
	363.401 Stossverbindungen.
	363.402 Montagebügel unter Kragplatten.
	363.403 Uebrige Mehrleistungen
	363.801 Uebrige
	463.100 Hohlsturzelemente,Unterlagen Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	463.101 Spezifikation
	463.200 Hohlsturzelemente,Unterlagen Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	463.201 Spezifikation
	463.300 Hohlsturzelemente,Unterlagen Hohlsturzelemente. Kombiplatte aus expandiertem Polystyrol EPS und Mineralwolle mit integrierter Bewehrung. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	463.301 d mm 40, h mm 500.
	463.302 d mm 60, h mm 500.
	463.303 d mm 80, h mm 500.
	463.304 d mm 100, h mm 500.
	463.305 Spezifikation
	563.300 Hohlsturzelemente,Unterlagen Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	563.301 Spezifikation
