D111.ch - Holz‑Unterkonstruktion
Knauf Platten werden auf eine Holz-Unterkonstruktion aus Grund- und Traglatten (doppelter Lattenrost) oder nur Traglatten (einfacher Lattenrost)
geschraubt.
Die Befestigung der Unterkonstruktion erfolgt mit Abhängern oder direkt mit geeigneten Befestigungsmitteln ...

D111.ch - Holz‑Unterkonstruktion
Knauf Platten werden auf eine Holz-Unterkonstruktion aus Grund- und Traglatten (doppelter Lattenrost) oder nur Traglatten (einfacher Lattenrost)
geschraubt.
Die Befestigung der Unterkonstruktion erfolgt mit Abhängern oder direkt mit geeigneten Befestigungsmitteln an die Rohdecke.

D112.ch - Metall‑Unterkonstruktion
Knauf Platten werden auf eine Metall-Unterkonstruktion aus Grund- und Tragprofilen (doppelter Profilrost) oder nur Tragprofilen (einfacher Profilrost)
aus Stahlblechprofilen CD 60/27 oder NCD-Hutprofilen geschraubt.
Die Befestigung der CD-Profile erfolgt mit Abhängern an der Rohdecke, NCD-Hutprofile werden direkt an die Rohdecke befestigt.

D113.ch - Metall‑Unterkonstruktion niveaugleich
Knauf Platten werden auf eine Metall-Unterkonstruktion aus niveaugleich verbundenen Grund- und Tragprofilen aus Stahlblechprofilen CD 60/27 geschraubt.
Die Befestigung der Unterkonstruktion erfolgt mit Abhängern an die Rohdecke.
Mit diesem System können geringe Aufbauhöhen umgesetzt werden.
Weiterhin wird die vollflächige Verlegung einer ggf. erforderlichen Dämmschicht erleichtert.

D116.ch - Metall‑Unterkonstruktion weitspannend
Knauf Platten werden auf eine Metall-Unterkonstruktion aus Grundprofilen UA 50 und Tragprofilen CD 60/27 geschraubt.
Die Befestigung der Unterkonstruktion erfolgt mit Abhängern an die Rohdecke.
Mit diesem System können besonders grosse Abhängerabstände, z. Bsp. bei Installationen im Deckenhohlraum oder bei grossen Trägerabständen realisiert werden.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

D11.ch - Knauf Plattendecken

Technische Zeichnung / CAD / BIM

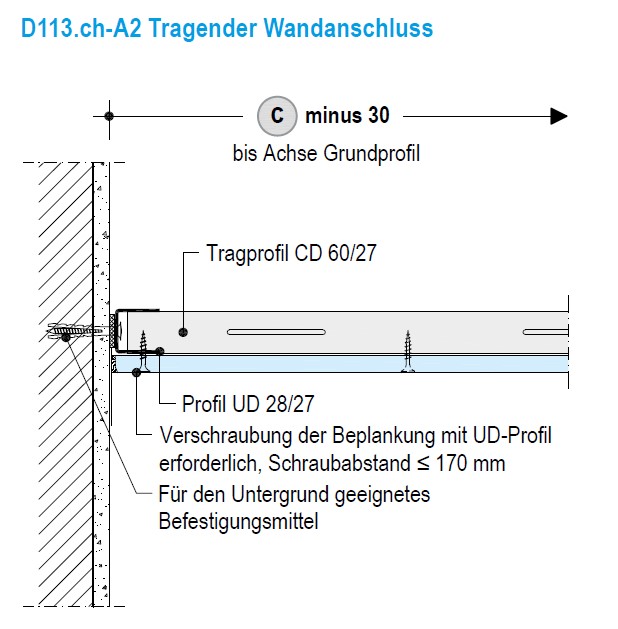

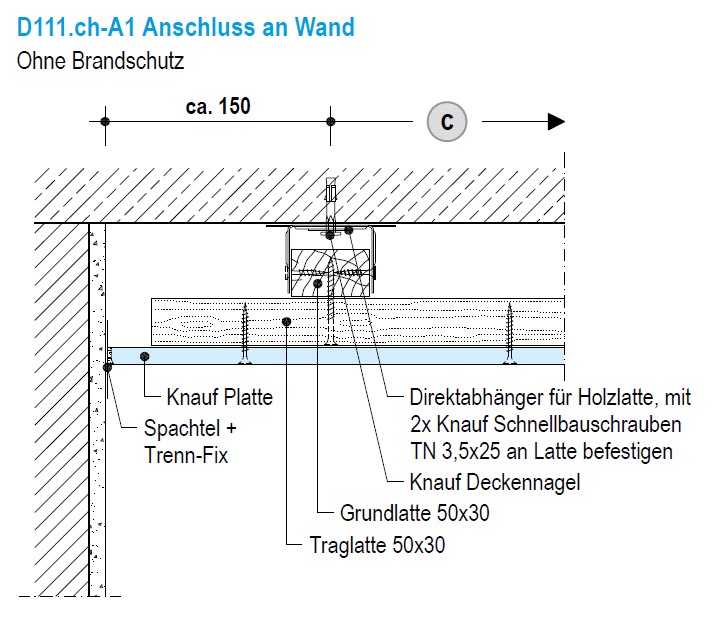

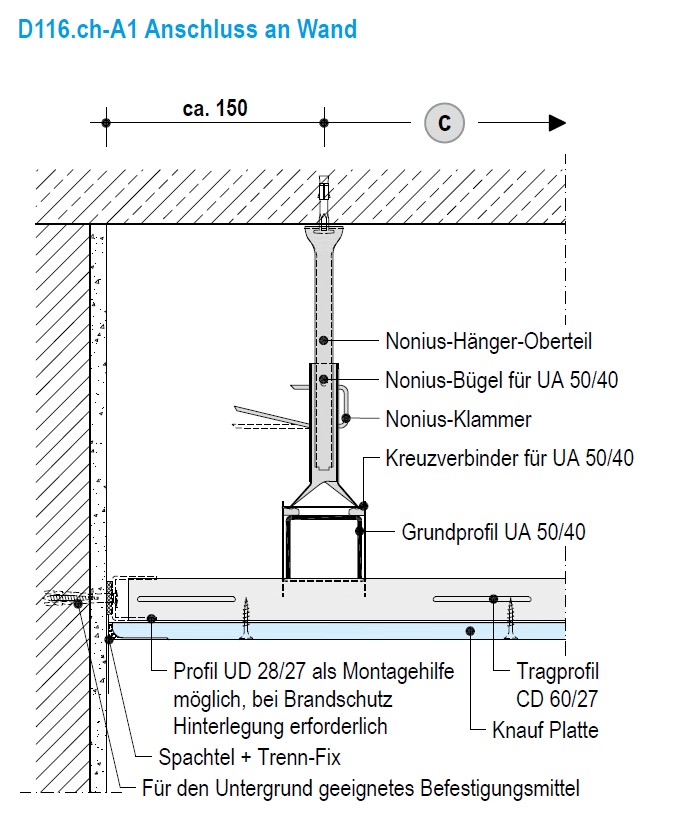

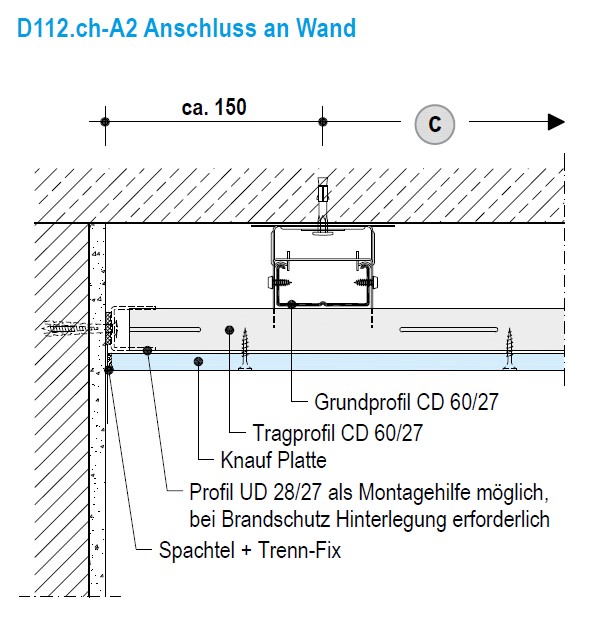

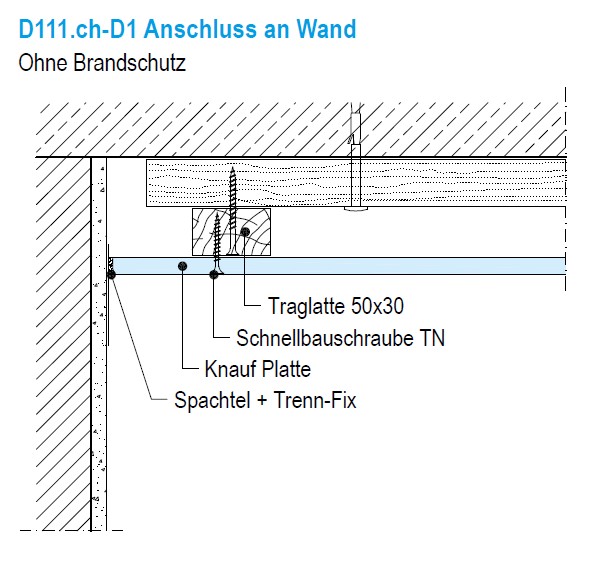

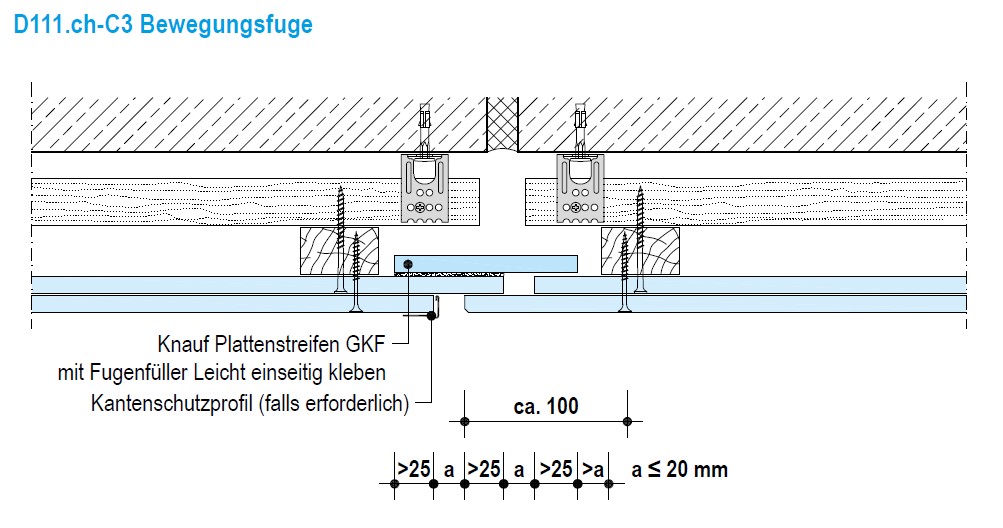

D111.ch - A1 Anschluss an Wand D111.ch - D1 Anschluss an Wand ohne Brandschutz D111.ch-C3 Bewegungsfuge D112.ch - A2 Anschluss an Wand D113.ch - A2 Tragender Wandanschluss D116.ch - A1 Anschluss an Wand

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

335	Holzbau
	551.430 Deckenbekleidungen Typ 551 Bekleidungen Bekleidung aus Gipsfaserplatten, nach Herstellervorschrift befestigen.
	551.431 Dicke mm 12,5.
	551.432 2x Dicke mm 12,5.
	551.433 Dicke mm 15.
	551.434 2x Dicke mm 15.
	551.435 Dicke mm 18.
	551.436 Spezifikation

651	Deckenbekleidungen aus Trockenbauplatten
	000.100 Bedingungen Kurzleistungsverz.: massgebend ist Volltext im NPK 651D/2026.
	000.200 Bedingungen Vergütungsregeln,Ausmassbest.
	211.000 Deckenbekleidungen aus Gipsplatten einbauen, nicht abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen.
	211.100 Hutprofile aus Metall, mm 15x0,6, montieren.
	211.110 Beplankung 1 Lage.
	211.111 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 27,5.
	211.112 Spezifikation
	211.120 Beplankung 2 Lagen.
	211.121 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 40,0.
	211.122 Spezifikation
	211.181 Spezifikation
	211.200 Federschienen aus Metall, mm 27x0,6, montieren.
	211.210 Beplankung 1 Lage.
	211.211 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 39,5.
	211.212 Spezifikation
	211.220 Beplankung 2 Lagen.
	211.221 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 52,0.
	211.222 Spezifikation
	211.281 Spezifikation
	211.300 Holzlatten Fichte/Tanne, keilgezinkt, ca. mm 30x60, montieren.
	211.310 Beplankung 1 Lage.
	211.311 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe ca. mm 42,5.
	211.312 Spezifikation
	211.320 Beplankung 2 Lagen.
	211.321 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe ca. mm 55,0.
	211.322 Spezifikation
	211.381 Spezifikation
	211.801 Übrige
	212.000 Deckenbekleidungen aus Gipsplatten einbauen, abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen.
	212.100 Einfachrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	212.110 Beplankung 1 Lage.
	212.111 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 39,5.
	212.112 Spezifikation
	212.120 Beplankung 2 Lagen.
	212.121 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 52,0.
	212.122 Spezifikation
	212.181 Spezifikation
	212.200 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	212.210 Beplankung 1 Lage.
	212.211 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	212.212 Spezifikation
	212.220 Beplankung 2 Lagen.
	212.221 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	212.222 Spezifikation
	212.281 Spezifikation
	212.300 Doppelrost aus Metall mit Draht und Öse montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	212.310 Beplankung 1 Lage.
	212.311 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	212.312 Spezifikation
	212.320 Beplankung 2 Lagen.
	212.321 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	212.322 Spezifikation
	212.381 Spezifikation
	212.400 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	212.410 Beplankung 1 Lage.
	212.411 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	212.412 Spezifikation
	212.420 Beplankung 2 Lagen.
	212.421 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	212.422 Spezifikation
	212.481 Spezifikation
	212.500 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	212.510 Beplankung 1 Lage.
	212.511 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	212.512 Spezifikation
	212.520 Beplankung 2 Lagen.
	212.521 Gipsplatten Typ A, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	212.522 Spezifikation
	212.581 Spezifikation
	212.801 Übrige
	311.000 Deckenbekleidungen aus Gipsplatten einbauen, abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen. Als selbstständige Brandschutzbauteile.
	311.100 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	311.110 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	311.111 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 79,0. Feuerwiderstandsklasse EI 30.
	311.112 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 84,0. Feuerwiderstandsklasse EI 60.
	311.113 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 94,0. Feuerwiderstandsklasse EI 90.
	311.114 Spezifikation
	311.120 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	311.121 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 119,0. Mit Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 30.
	311.122 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 164,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 60.
	311.123 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 174,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 90.
	311.124 Spezifikation
	311.181 Spezifikation
	311.200 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	311.210 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	311.211 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 79,0. Feuerwiderstandsklasse EI 30.
	311.212 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 84,0. Feuerwiderstandsklasse EI 60.
	311.213 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 94,0. Feuerwiderstandsklasse EI 90.
	311.214 Spezifikation
	311.220 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	311.221 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 119,0. Mit Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 30.
	311.222 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 164,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 60.
	311.223 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 174,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 90.
	311.224 Spezifikation
	311.281 Spezifikation
	311.300 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	311.310 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	311.311 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 79,0. Feuerwiderstandsklasse EI 30.
	311.312 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 84,0. Feuerwiderstandsklasse EI 60.
	311.313 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 94,0. Feuerwiderstandsklasse EI 90.
	311.314 Spezifikation
	311.320 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	311.321 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 119,0. Mit Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 30.
	311.322 Gipsplatten Typ DF, Dicke mm 15,0. Konstruktionshöhe mm 164,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 60.
	311.323 Gipsplatten Typ DF, Dicke mm 20,0. Konstruktionshöhe mm 174,0. Mit 2 Lagen Mineralwolle nach Angaben Systemhersteller belegt. Feuerwiderstandsklasse EI 90.
	311.324 Spezifikation
	311.381 Spezifikation
	311.801 Übrige
	451.000 Schalldämmende Deckenbekleidungen aus Gipsplatten einbauen, abgehängt. Unterkonstruktion schallentkoppelt an tragfähiges Bauteil befestigen.
	451.100 Doppelrost aus Metall mit verstellbaren Abhängern mit Schallschutzgummi montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	451.110 Beplankung 2 Lagen.
	451.111 Gipsplatten Typ DF, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	451.112 Spezifikation
	451.181 Spezifikation
	451.801 Übrige
	452.000 Schalldämmende Deckenbekleidungen aus Trockenbauplatten einbauen. Unterkonstruktion schallentkoppelt an tragfähiges Bauteil befestigen.
	452.001 Spezifikation
