Eine Kombination aus Bewehrungstypen und Gehäusebreiten sorgt für die beste Verbindung für eine Vielzahl von Anwendungen. Die Elemente sind mit 8, 10 und 12 mm Durchmesser erhältlich. Sonderausführungen sind auf Anfrage erhältlich.

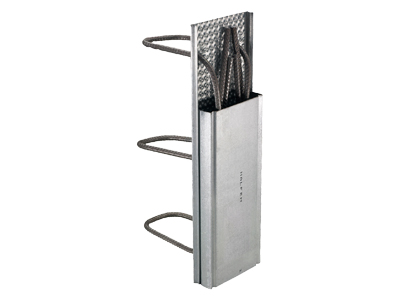

Stahlgehäuse mit speziellem Wellrücken für optimale Übertragung von...

Eine Kombination aus Bewehrungstypen und Gehäusebreiten sorgt für die beste Verbindung für eine Vielzahl von Anwendungen. Die Elemente sind mit 8, 10 und 12 mm Durchmesser erhältlich. Sonderausführungen sind auf Anfrage erhältlich.

Stahlgehäuse mit speziellem Wellrücken für optimale Übertragung von Scherlasten im Gelenk Standard-Elementlängen: 1,25 m und 0,80 m, andere Längen auf Anfrage.

7 verschiedene Gehäusebreiten zum verbinden von Bauteilen ab einer Dicke von 6 cm.
13 verschiedene Bewehrungstypen für ein- und zweireihige verbindungen erhältlich.

Bewehrungsdurchmesser:
- Ø 8 mm
- Ø 10 mm
- Ø 12 mm

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Beschreibung Rückbiegeanschlüsse Ausschreibungstexte

Technische Zeichnung / CAD / BIM

Software / CAD / BIM

Weitere Dokumente

Produkteinformation

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	543.000 Bewehrungsanschlüsse für Verbindungen.
	543.100 Einschnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.110 Stahl B500, Bauteildicke bis m 0,20.
	543.111 Masse bis kg/m 5,0.
	543.112 Masse kg/m 5,1 bis 7,5.
	543.113 Masse kg/m 7,6 bis 10,0.
	543.114 Masse kg/m 10,1 bis 15,0.
	543.115 Uebrige Massen
	543.120 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.121 Masse bis kg/m 5,0.
	543.122 Masse kg/m 5,1 bis 7,5.
	543.123 Masse kg/m 7,6 bis 10,0.
	543.124 Masse kg/m 10,1 bis 15,0.
	543.125 Uebrige Massen
	543.131 Spezifikation
	543.200 Zweischnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.210 Stahl B500, Bauteildicke bis m 0,20.
	543.211 Masse bis kg/m 5,0.
	543.212 Masse kg/m 5,1 bis 7,5.
	543.213 Masse kg/m 7,6 bis 10,0.
	543.214 Masse kg/m 10,1 bis 15,0.
	543.215 Uebrige Massen
	543.220 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.221 Masse bis kg/m 5,0.
	543.222 Masse kg/m 5,1 bis 7,5.
	543.223 Masse kg/m 7,6 bis 10,0.
	543.224 Masse kg/m 10,1 bis 15,0.
	543.225 Uebrige Massen
	543.231 Spezifikation
	543.301 Uebrige

315	Vorgefertigte Elemente aus Beton und künstlichen Steinen
	663.000 Bewehrungsanschlüsse für Verbindungen.
	663.100 Einschnittig, mit oder ohne Endhaken. Alle Formen und Baulängen.
	663.110 Stahl B500, Bauteildicke bis m 0,20.
	663.111 Masse bis kg/m 5,0.
	663.112 Masse kg/m 5,1 bis 7,5.
	663.113 Masse kg/m 7,6 bis 10,0.
	663.114 Masse kg/m 10,1 bis 15,0.
	663.115 Übrige Massen
	663.120 Stahl B500. Bauteildicke m 0,21 bis 0,30.
	663.121 Masse bis kg/m 5,0.
	663.122 Masse kg/m 5,1 bis 7,5.
	663.123 Masse kg/m 7,6 bis 10,0.
	663.124 Masse kg/m 10,1 bis 15,0.
	663.125 Übrige Massen
	663.181 Spezifikation
	663.200 Zweischnittig, mit oder ohne Endhaken. Alle Formen und Baulängen.
	663.210 Stahl B500, Bauteildicke bis m 0,20.
	663.211 Masse bis kg/m 5,0.
	663.212 Masse kg/m 5,1 bis 7,5.
	663.213 Masse kg/m 7,6 bis 10,0.
	663.214 Masse kg/m 10,1 bis 15,0.
	663.215 Übrige Massen
	663.220 Stahl B500. Bauteildicke m 0,21 bis 0,30.
	663.221 Masse bis kg/m 5,0.
	663.222 Masse kg/m 5,1 bis 7,5.
	663.223 Masse kg/m 7,6 bis 10,0.
	663.224 Masse kg/m 10,1 bis 15,0.
	663.225 Übrige Massen
	663.281 Spezifikation
	663.801 Übrige
