Lenzlinger Verbund-Doppelböden

Der Verbund-Doppelboden verbindet die Vorteile einer geschlossenen Bodenoberfläche mit der Flexibilität des Doppelbodens. Er eignet sich optimal, wenn folgende Bedingungen gefordert werden: geschlossene, homogene Oberfläche, Komfort dank flexibler Installationsmöglichkeiten in einen Hohlraum sowie Trockenbauweise.

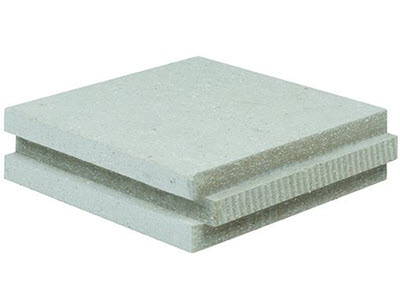

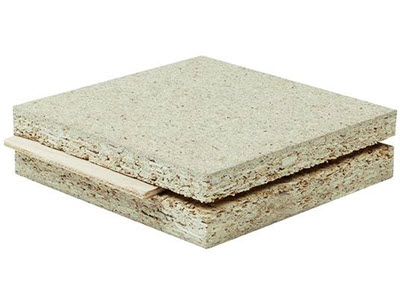

Der Verbund-Doppelboden besteht aus standardisierten Bodenplatten (Holzwerkstoff, Mineralstoff), die durch verleimte Nut-Feder oder Nut-Kamm-Verbindung ineinander greifen. Die Bodenplatten stehen auf einer Unterkonstruktion aus höhenverstellbaren Stahlstützen. Revisionsöffnungen ermöglichen den Zugang zu den Installationen im Hohlraum.

Anwendungsbereiche:
Toiletten und Waschräume, Küchen, Eingangshallen, Foyers, Laboratorien und Medizinalräume, Industrie- und Werkräume

Vorteile:
• Kurze Austrocknungszeit, sofort begehbar
• Höhenverstellbare Unterkonstruktion
• Kombination mit Doppelboden problemlos möglich
• Gute physikalische Eigenschaften bezüglich Lastaufnahme, Brandschutz und Schalldämmung
• Plattenmaterialien frei von Schadstoffen
• Gute Eignung für eine Vielzahl von Belagsarten

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

2100 Unterkonstruktion Typ 4 2200 Unterkonstruktion Typ 5 2500 Unterkonstruktion Typ 8 3510 Uebersicht Verbund-Doppelbodenplatten 3511 Verbund-Doppelbodenplatte Holzwerkstoff 38 3514 Verbund-Doppelbodenplatte Mineral 38

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Submissionsvorlage Verbunddoppelboden

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

665	Doppel- und Verbunddoppelböden
	410.000 Verbunddoppelböden mit Stützen Stützen aus Stahl, korrosionsgeschützt, stufenlos in der Höhe verstellbar, auf Untergrund kleben. Für nachträglich auf der Baustelle bauseits zu verlegenden Belag.
	410.800 Produktenachweis.
	411.000 Verbunddoppelboden mit Stützen, ohne Belag, aus Calciumsulfat, ein- oder zweilagig.
	411.100 Für nicht starre Beläge. Vertikale Verschiebung max. mm 2,0. Rastermass mm 600x600. Verbunddoppelboden-Platten aus faserverstärktem Calciumsulfat. Stösse mit Nut und Kamm oder verzahnt, verkleben. Bei zweilagiger Ausführung: 1. Lage im Stützenraster, 2. Lage fugenversetzt verlegen und vollflächig verkleben. Ober- und Unterseite roh.
	411.110 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.111 Gesamthöhe bis mm 150.
	411.112 Gesamthöhe mm 151 bis 250.
	411.113 Gesamthöhe mm 251 bis 350.
	411.114 Gesamthöhe mm 351 bis 450.
	411.115 Gesamthöhe mm 451 bis 550.
	411.116 Gesamthöhe mm 551 bis 650.
	411.117 Übrige Gesamthöhen
	411.120 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,4 bis 0,8 bei Änderung der relativen Luftfeuchte um % 30.
	411.121 Gesamthöhe bis mm 150.
	411.122 Gesamthöhe mm 151 bis 250.
	411.123 Gesamthöhe mm 251 bis 350.
	411.124 Gesamthöhe mm 351 bis 450.
	411.125 Gesamthöhe mm 451 bis 550.
	411.126 Gesamthöhe mm 551 bis 650.
	411.127 Übrige Gesamthöhen
	411.130 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.131 Gesamthöhe bis mm 150.
	411.132 Gesamthöhe mm 151 bis 250.
	411.133 Gesamthöhe mm 251 bis 350.
	411.134 Gesamthöhe mm 351 bis 450.
	411.135 Gesamthöhe mm 451 bis 550.
	411.136 Gesamthöhe mm 551 bis 650.
	411.137 Übrige Gesamthöhen
	411.140 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,4 bis 0,8 bei Änderung der relativen Luftfeuchte um % 30.
	411.141 Gesamthöhe bis mm 150.
	411.142 Gesamthöhe mm 151 bis 250.
	411.143 Gesamthöhe mm 251 bis 350.
	411.144 Gesamthöhe mm 351 bis 450.
	411.145 Gesamthöhe mm 451 bis 550.
	411.146 Gesamthöhe mm 551 bis 650.
	411.147 Übrige Gesamthöhen
	411.150 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.151 Gesamthöhe bis mm 150.
	411.152 Gesamthöhe mm 151 bis 250.
	411.153 Gesamthöhe mm 251 bis 350.
	411.154 Gesamthöhe mm 351 bis 450.
	411.155 Gesamthöhe mm 451 bis 550.
	411.156 Gesamthöhe mm 551 bis 650.
	411.157 Übrige Gesamthöhen
	411.160 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,4 bis 0,8 bei Änderung der relativen Luftfeuchte um % 30.
	411.161 Gesamthöhe bis mm 150.
	411.162 Gesamthöhe mm 151 bis 250.
	411.163 Gesamthöhe mm 251 bis 350.
	411.164 Gesamthöhe mm 351 bis 450.
	411.165 Gesamthöhe mm 451 bis 550.
	411.166 Gesamthöhe mm 551 bis 650.
	411.167 Übrige Gesamthöhen
	411.181 Spezifikation
	411.200 Für starre Beläge. Vertikale Verschiebung max. mm 0,5. Rastermass mm 600x600. Verbunddoppelboden-Platten aus faserverstärktem Calciumsulfat. Stösse mit Nut und Kamm oder verzahnt, verkleben. Bei zweilagiger Ausführung: 1. Lage im Stützenraster, 2. Lage fugenversetzt verlegen und vollflächig verkleben. Ober- und Unterseite roh.
	411.210 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.211 Gesamthöhe bis mm 150.
	411.212 Gesamthöhe mm 151 bis 250.
	411.213 Gesamthöhe mm 251 bis 350.
	411.214 Gesamthöhe mm 351 bis 450.
	411.215 Gesamthöhe mm 451 bis 550.
	411.216 Gesamthöhe mm 551 bis 650.
	411.217 Übrige Gesamthöhen
	411.220 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Längenänderung mm/m 0,4 bis 0,8 bei Änderung der relativen Luftfeuchte um % 30.
	411.221 Gesamthöhe bis mm 150.
	411.222 Gesamthöhe mm 151 bis 250.
	411.223 Gesamthöhe mm 251 bis 350.
	411.224 Gesamthöhe mm 351 bis 450.
	411.225 Gesamthöhe mm 451 bis 550.
	411.226 Gesamthöhe mm 551 bis 650.
	411.227 Übrige Gesamthöhen
	411.230 Lastklasse 3, Nennpunktlast in Fläche und Randzonen kN 4. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.231 Gesamthöhe bis mm 150.
	411.232 Gesamthöhe mm 151 bis 250.
	411.233 Gesamthöhe mm 251 bis 350.
	411.234 Gesamthöhe mm 351 bis 450.
	411.235 Gesamthöhe mm 451 bis 550.
	411.236 Gesamthöhe mm 551 bis 650.
	411.237 Übrige Gesamthöhen
	411.240 Lastklasse 5, Nennpunktlast in Fläche und Randzonen kN 5. Längenänderung mm/m 0,2 bis 0,4 bei Änderung der relativen Luftfeuchte um % 30.
	411.241 Gesamthöhe bis mm 150.
	411.242 Gesamthöhe mm 151 bis 250.
	411.243 Gesamthöhe mm 251 bis 350.
	411.244 Gesamthöhe mm 351 bis 450.
	411.245 Gesamthöhe mm 451 bis 550.
	411.246 Gesamthöhe mm 551 bis 650.
	411.247 Übrige Gesamthöhen
	411.281 Spezifikation
	411.600 Ergänzungen zur Unterkonstruktion.
	411.610 Überbrückungen anstelle von Stützen bei Böden für nicht starre Beläge. Punktlast kN 3. Erforderliche Zusatzstützen in U'pos.-U'gruppe .630.
	411.611 Spannweite bis mm 600.
	411.612 Spannweite mm 601 bis 800.
	411.613 Spannweite mm 801 bis 1'000.
	411.614 Spannweite mm 1'001 bis 1'200.
	411.615 Übrige Spannweiten
	411.620 Überbrückungen anstelle von Stützen bei Böden für starre Beläge. Punktlast kN 3. Erforderliche Zusatzstützen in U'pos.-U'gruppe .630.
	411.621 Spannweite bis mm 600.
	411.622 Spannweite mm 601 bis 800.
	411.623 Spannweite mm 801 bis 1'000.
	411.624 Spannweite mm 1'001 bis 1'200.
	411.625 Übrige Spannweiten
	411.630 Zusatzstützen bauseits bedingt.
	411.631 h bis mm 150.
	411.632 h mm 151 bis 250.
	411.633 h mm 251 bis 350.
	411.634 h mm 351 bis 450.
	411.635 h mm 451 bis 550.
	411.636 h mm 551 bis 650.
	411.637 Übrige Höhen
	411.681 Spezifikation
	411.700 Mehrleistungen.
	411.710 Für zusätzliche Dämmung an den Stützen zur Verbesserung der Trittschalldämmung.
	411.711 Dämmauflage auf Stützenköpfen, d min. mm 2.
	411.712 Dämmunterlage unter Stützenfüssen, d min. mm 4.
	411.713 Spezifikation
	411.720 Für durch Installationen erschwerte Montage.
	411.721 Mittlere Installationsdichte.
	411.722 Hohe Installationsdichte.
	411.723 Nicht trittfeste, nicht bauseits geschützte Kabel oder andere Installationen.
	411.724 Spezifikation
	411.730 Für durch ungünstige Klimaverhältnisse erschwerte Montage.
	411.731 Montieren bei Temperaturen von Luft und Baukörper zwischen Grad C 5 und 15.
	411.732 Montieren bei relativer Luftfeuchte zwischen % 20 und 29.
	411.733 Montieren bei relativer Luftfeuchte zwischen % 71 und 80.
	411.734 Spezifikation
	411.740 Für Montage von Verbunddoppelböden im Gefälle auf horizontalen Untergrund.
	411.741 Gefälle in 1 Rasterachse mm/m 1 bis 10.
	411.742 Spezifikation
	411.750 Für horizontale Montage von Verbunddoppelböden auf Untergrund mit Gefälle über mm/m 10. Ausgleichen mit höhen- oder neigungsverstellbaren Stützen.
	411.751 Spezifikation
	411.781 Spezifikation
	411.801 Übrige
	412.000 Verbunddoppelboden mit Stützen, ohne Belag, aus Holzwerkstoffplatten, einlagig.
	412.100 Für nicht starre Beläge. Vertikale Verschiebung max. mm 2,0. Rastermass mm 600x600. Verbunddoppelboden-Platten aus hochverdichteten Spanplatten. Stösse mit Nut und Feder, verkleben. Oberseite roh, Unterseite belegt mit Aluminiumfolie oder korrosionsgeschütztem Stahlblech.
	412.110 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Platten mit Harnstoff verklebt (V 20). Längenänderung mm/m 1,2 bis 1,8 bei Änderung der relativen Luftfeuchte um % 30.
	412.111 Gesamthöhe bis mm 150.
	412.112 Gesamthöhe mm 151 bis 250.
	412.113 Gesamthöhe mm 251 bis 350.
	412.114 Gesamthöhe mm 351 bis 450.
	412.115 Gesamthöhe mm 451 bis 550.
	412.116 Gesamthöhe mm 551 bis 650.
	412.117 Übrige Gesamthöhen
	412.120 Lastklasse 2, Nennpunktlast in Fläche und Randzonen kN 3. Platten mit Phenolharz verklebt (V 100). Längenänderung bei Änderung der relativen Luftfeuchte nach Datenblatt des Lieferanten.
	412.121 Gesamthöhe bis mm 150.
	412.122 Gesamthöhe mm 151 bis 250.
	412.123 Gesamthöhe mm 251 bis 350.
	412.124 Gesamthöhe mm 351 bis 450.
	412.125 Gesamthöhe mm 451 bis 550.
	412.126 Gesamthöhe mm 551 bis 650.
	412.127 Übrige Gesamthöhen
	412.181 Spezifikation
	412.600 Ergänzungen zur Unterkonstruktion.
	412.610 Überbrückungen anstelle von Stützen bei Böden für nicht starre Beläge. Punktlast kN 3. Erforderliche Zusatzstützen in U'pos.-U'gruppe .620.
	412.611 Spannweite bis mm 600.
	412.612 Spannweite mm 601 bis 800.
	412.613 Spannweite mm 801 bis 1'000.
	412.614 Spannweite mm 1'001 bis 1'200.
	412.615 Übrige Spannweiten
	412.620 Zusatzstützen bauseits bedingt.
	412.621 h bis mm 150.
	412.622 h mm 151 bis 250.
	412.623 h mm 251 bis 350.
	412.624 h mm 351 bis 450.
	412.625 h mm 451 bis 550.
	412.626 h mm 551 bis 650.
	412.627 Übrige Höhen
	412.681 Spezifikation
	412.700 Mehrleistungen.
	412.710 Für zusätzliche Dämmung an den Stützen zur Verbesserung der Trittschalldämmung.
	412.711 Dämmauflage auf Stützenköpfen, d min. mm 2.
	412.712 Dämmunterlage unter Stützenfüssen, d min. mm 4.
	412.713 Spezifikation
	412.720 Für durch Installationen erschwerte Montage.
	412.721 Mittlere Installationsdichte.
	412.722 Hohe Installationsdichte.
	412.723 Nicht trittfeste, nicht bauseits geschützte Kabel oder andere Installationen.
	412.724 Spezifikation
	412.730 Für durch ungünstige Klimaverhältnisse erschwerte Montage.
	412.731 Montieren bei Temperaturen von Luft und Baukörper zwischen Grad C 5 und 15.
	412.732 Montieren bei relativer Luftfeuchte zwischen % 20 und 29.
	412.733 Montieren bei relativer Luftfeuchte zwischen % 71 und 80.
	412.734 Spezifikation
	412.740 Für Montage von Verbunddoppelböden im Gefälle auf horizontalen Untergrund.
	412.741 Gefälle in 1 Rasterachse mm/m 1 bis 10.
	412.742 Spezifikation
	412.750 Für horizontale Montage von Verbunddoppelböden auf Untergrund mit Gefälle über mm/m 10. Ausgleichen mit höhen- oder neigungsverstellbaren Stützen.
	412.751 Spezifikation
	412.781 Spezifikation
	412.801 Übrige
	418.000 Verbunddoppelboden mit Stützen, ohne Belag.
	418.001 Spezifikation
