Elément de fixation du taquet de volet AT-EPS / AT-SW
Les éléments de fixation du taquet de volet AT se prêtent bien à des montages du taquet sans pont thermiques pour les volets pliants dans les systèmes thermo-isolants.

Description élément de fixation du taquet de volet AT-EPS

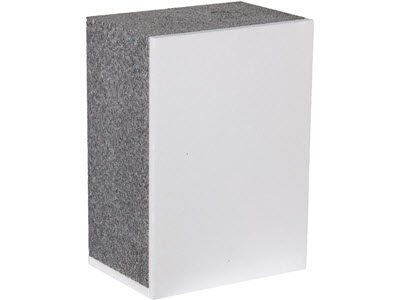

Les éléments de fixation du taquet de volet AT-EPS sont constitués par une plaque d'isolation en EPS à deux couches de 15 / 30 kg/m³ avec un panneau compact (HPL) collé pour le vissage de taquet. Le fraisure est prévues pour le cheville pour panneaux isolants.

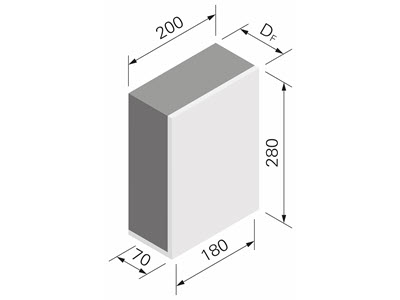

Dimensions
Taille: 330 x 164 mm
Epaisseurs DF: 60 - 300 mm

Description élément de fixation du taquet de volet AT-SW
Les éléments de fixation du taquet de volet AT-SW sont constitués d'une plaque d'isolation en EPS blanc de 30 kg/m³ avec un panneau compact (HPL) collé pour le vissage de taquet. La surface de façade ainsi que la surface d'embrasure sont garnies avec une plaque d'isolation en laine de roche. Le fraisure est prévues pour le cheville pour panneaux isolants.

Dimensions
Taille: 310 x 164 mm
Epaisseurs DF: 60 - 300 mm

Descriptif type

Aucun document à disposition

Description

Aucun document à disposition

Dessin technique / CAO / BIM

Aucun document à disposition

Autres documents

Aucun document à disposition

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

342	Isolations thermiques extérieures crépies
	264.410 Eléments fixat.ferrem.contrev. Pour fixation butées Elément en polystyrène expansé EPS, avec garniture de fixation adéquate. Dimensions env. mm 164x330.
	264.411 Epaisseur d'isolation mm 80.
	264.412 Epaisseur d'isolation mm 100.
	264.413 Epaisseur d'isolation mm 120.
	264.414 Epaisseur d'isolation mm 140.
	264.415 Epaisseurs div.
	264.481 Eléments embras.:isol.EPS Eléments fixat.ferrem.contrev. Pour fixation butées Spécification
	364.410 Eléments fixat.ferrem.contrev. Pour fixation butées Elément en polystyrène expansé EPS, avec garniture de fixation adéquate. Dimensions env. mm 164x330.
	364.411 Epaisseur d'isolation mm 160.
	364.412 Epaisseur d'isolation mm 180.
	364.413 Epaisseur d'isolation mm 200.
	364.414 Epaisseur d'isolation mm 220.
	364.415 Epaisseur d'isolation mm 240.
	364.416 Epaisseurs div.
	464.410 Eléments fixat.ferrem.contrev. Pour fixation butées Elément en panneau composite polystyrène expansé EPS-laine minérale, avec garniture de fixation adéquate. Dimensions env. mm 164x330.
	464.411 Epaisseur d'isolation mm 80.
	464.412 Epaisseur d'isolation mm 100.
	464.413 Epaisseur d'isolation mm 120.
	464.414 Epaisseur d'isolation mm 140.
	464.415 Epaisseur d'isolation mm 160.
	464.416 Epaisseurs div.
	464.481 Eléments embras.:laine min. Eléments fixat.ferrem.contrev. Pour fixation butées Spécification
	564.400 Eléments fixat.ferrem.contrev. Eléments de fixation pour butées, avec garniture adéquate. Fixation des éléments selon indications du fabricant. Métré: nombre de butées. En supplément sur surface de façade.
	564.401 Spécification
