Sockelleiste mit Wärmedämmung
Sockelleisten mit Wärmedämmung werden als Verschmutzungs-, Beschädigungs- und Spritz­wasser­schutz nach SIA 243 bei Anschlüssen von wasserführenden Ebenen an das Wärme­dämmverbund­system, insbesondere bei Hauseingängen-, Aussen­treppen-, Balkon- und Attikaanschlüssen v...

Sockelleiste mit Wärmedämmung
Sockelleisten mit Wärmedämmung werden als Verschmutzungs-, Beschädigungs- und Spritz­wasser­schutz nach SIA 243 bei Anschlüssen von wasserführenden Ebenen an das Wärme­dämmverbund­system, insbesondere bei Hauseingängen-, Aussen­treppen-, Balkon- und Attikaanschlüssen verwendet.

Beschreibung

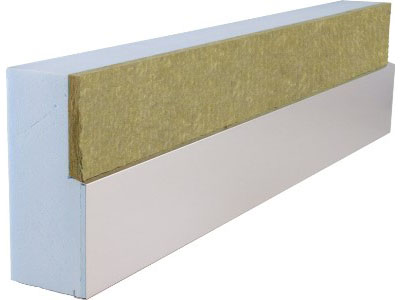

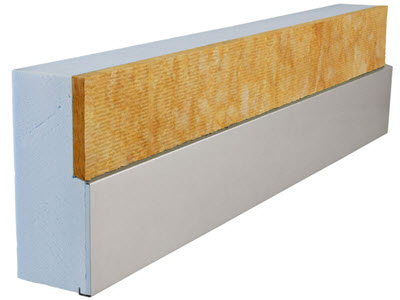

Sockelleisten mit Wärmedämmung bestehen aus einer mechanisch bearbeiteten Dämmplatte aus XPS mit einem gekanteten und werkseitig aufgeklebten Sockelblech. Mit Ausnahme der Sockelleiste aus Kupfer werden alle Sockelleisten mit einer Schutzfolie ausgeliefert. Auf der rechten Seite stehen die Bleche 20 mm vor, damit bei Stössen die Überlappungen gewährleistet sind. Bei Sockelleisten mit Wärmedämmung für Wärmedämmverbundsysteme aus Stein. oder Glaswolle wird der obere Überstand der Dämmplatte aus XPS mit Stein- oder Glaswolle kaschiert.

Abmessungen
Dicken DF: 60 - 300 mm
Länge LEL: 1250 mm
Höhen Blech HBL: 120 / 160 / 200 mm
Höhen XPS HEL: 200 / 300 mm

Blechqualitäten
- Chromstahl (A2) 0.5 mm
- Ugitop* 0.5 mm
- Kupfer 0.55 mm
- Aluman 0.8 mm
* Chromstahl A2 mit matter Oberfläche

Musterleistungsverzeichnis

MLV342_Kapitel_01_Sockelelemente_aus_Blech MLV342_Kapitel_01_Sockelelemente_aus_Blech

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

342	Verputzte Aussenwärmedämmungen
	741.100 Sockelabschlüsse Metall Sockelbleche wärmegedämmt. Dämmschicht Platten aus extrudiertem Polystyrol XPS. Inkl. mechanischer Befestigung.
	741.110 Sockelblech h mm 120. Dämmschicht h mm 200.
	741.111 Dämmdicke mm 80.
	741.112 Dämmdicke mm 100.
	741.113 Dämmdicke mm 120.
	741.114 Dämmdicke mm 140.
	741.115 Uebrige Dämmdicken
	741.120 Sockelblech h mm 160. Dämmschicht h mm 300.
	741.121 Dämmdicke mm 80.
	741.122 Dämmdicke mm 100.
	741.123 Dämmdicke mm 120.
	741.124 Dämmdicke mm 140.
	741.125 Uebrige Dämmdicken
	741.181 Spezifikation
	741.200 Sockelabschlüsse Metall Sockelbleche wärmegedämmt. Dämmschicht kombiniert aus extrudiertem Polystyrol XPS und Mineralwolle. Inkl. mechanischer Befestigung.
	741.210 Sockelblech h mm 120. Dämmschicht h mm 200.
	741.211 Dämmdicke mm 80.
	741.212 Dämmdicke mm 100.
	741.213 Dämmdicke mm 120.
	741.214 Dämmdicke mm 140.
	741.215 Uebrige Dämmdicken
	741.220 Sockelblech h mm 160. Dämmschicht h mm 300.
	741.221 Dämmdicke mm 80.
	741.222 Dämmdicke mm 100.
	741.223 Dämmdicke mm 120.
	741.224 Dämmdicke mm 140.
	741.225 Uebrige Dämmdicken
	741.281 Spezifikation
