E112.de - Knauf Revisionsklappe REVO 12.5

Knauf AG

Knauf Revisionsklappe REVO 12,5 - Revisionsklappe für Wand- und Deckensysteme

Revisionsklappe zum Einbau in Wände und Unterdecken ohne bauphysikalische Anforderungen.

Abmessungen in mm
Geklebt: 200 x 200, 300 x 300, 400 x 400, 500 x 500, 600 x 600
Geschraubt: 200 x 200, 300 x 300, 400 x 400, 500 x...

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

e112.de - Knauf Revisionsklappe REVO 12.5

Technische Zeichnung / CAD / BIM

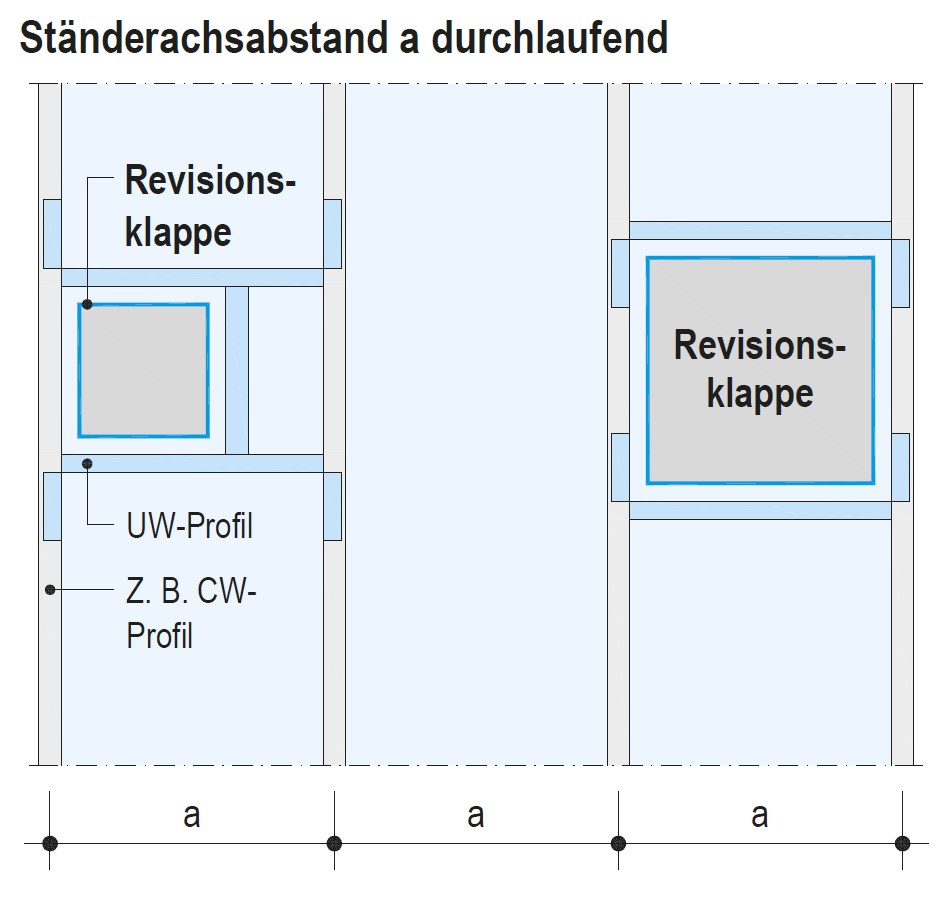

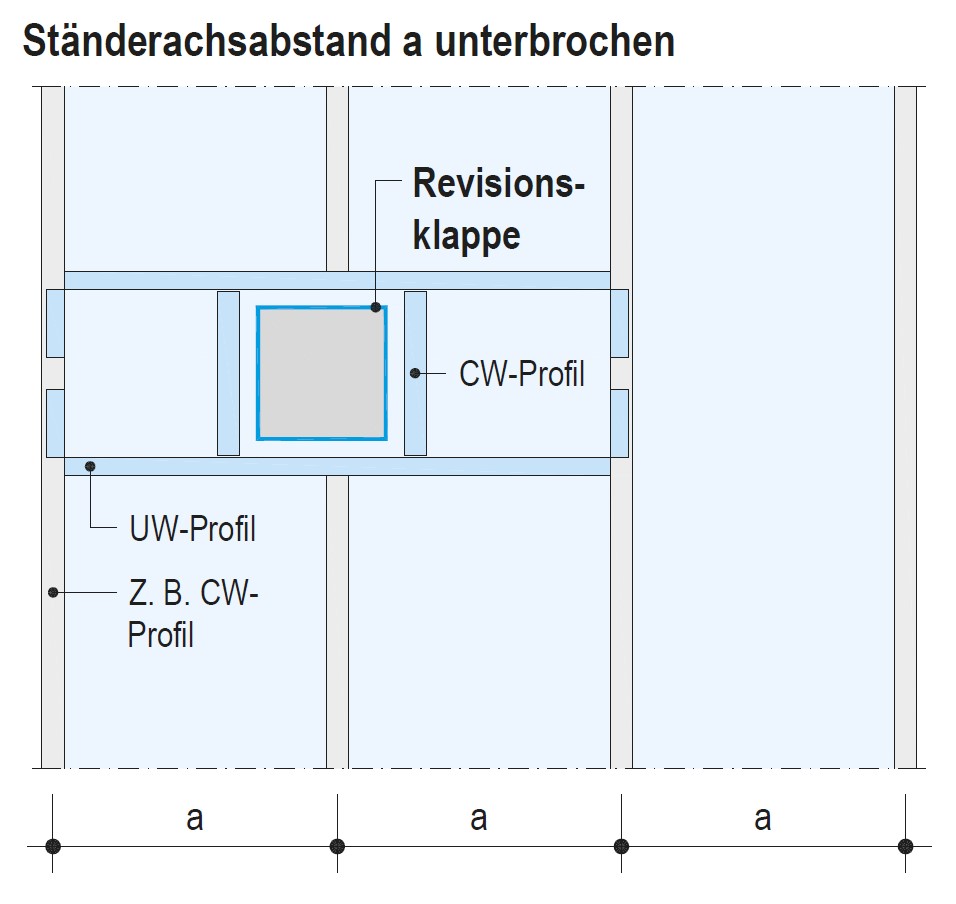

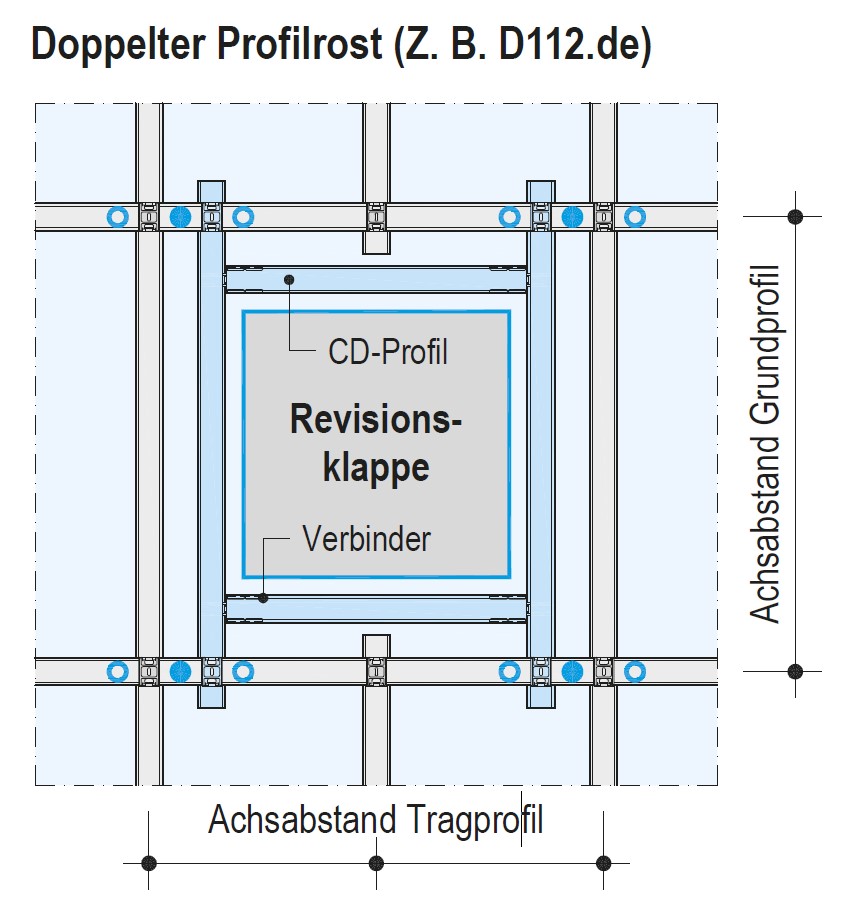

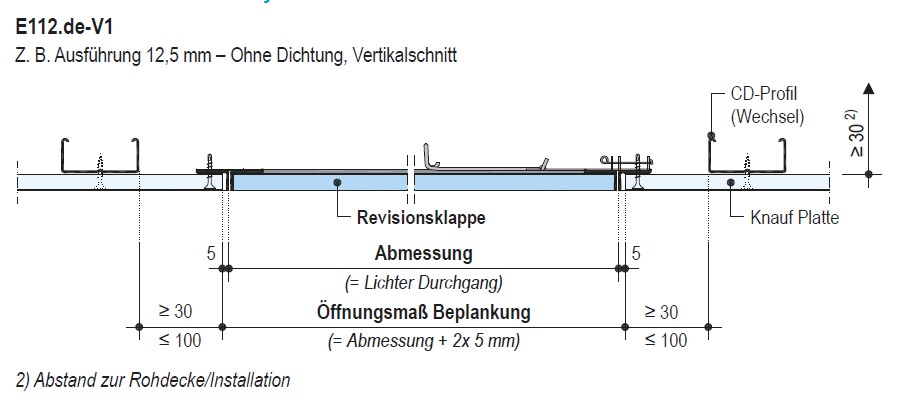

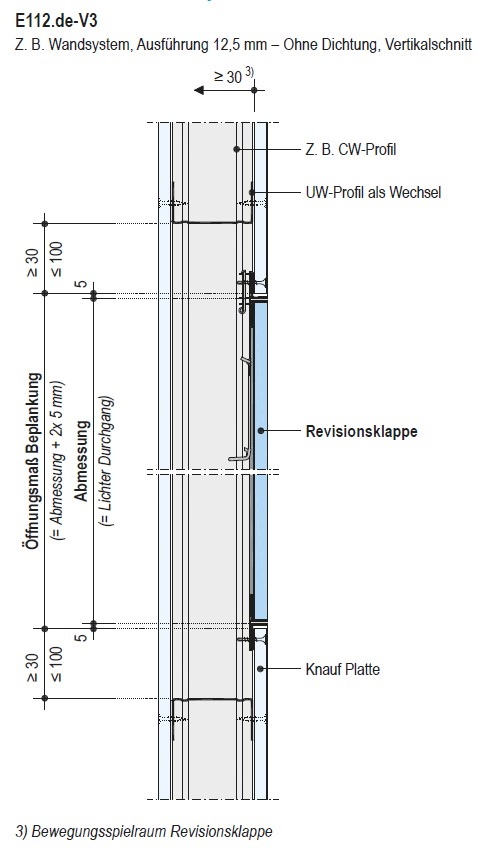

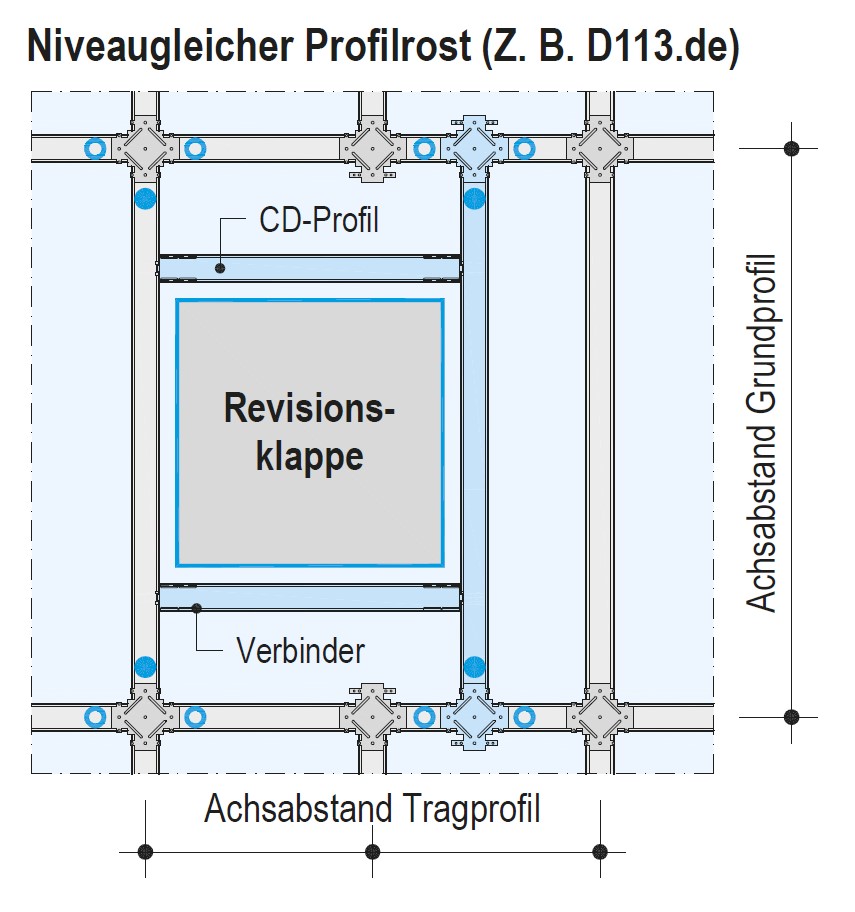

01 Schemazeichnungen Wandeinbau 02 Schemazeichnungen Wandeinbau Doppelter Profilrost E112.de - V1 E112.de - V3 Niveausgleich Profilrost

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	815.000 Revisionsklappen liefern und versetzen.
	815.100 Revisionsklappen ohne Brandschutzanforderungen und ohne Schallschutzanforderungen, mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	815.110 Zu Vorsatzschalen und Vorwandsystemen. Beplankung Dicke mm 12,5.
	815.111 Abmessung i.L. mm 300x300.
	815.112 Abmessung i.L. mm 400x400.
	815.113 Abmessung i.L. mm 500x500.
	815.114 Abmessung i.L. mm 600x600.
	815.115 Spezifikation
	815.120 Zu Vorsatzschalen und Vorwandsystemen. Beplankung Dicke mm 25,0.
	815.121 Abmessung i.L. mm 300x300.
	815.122 Abmessung i.L. mm 400x400.
	815.123 Abmessung i.L. mm 500x500.
	815.124 Abmessung i.L. mm 600x600.
	815.125 Spezifikation
	815.181 Spezifikation
	815.200 Revisionsklappen mit Brandschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	815.210 Zu Schachtwänden. Feuerwiderstandsklasse EI 30.
	815.211 Abmessung i.L. mm 300x300.
	815.212 Abmessung i.L. mm 400x400.
	815.213 Abmessung i.L. mm 500x500.
	815.214 Abmessung i.L. mm 600x600.
	815.215 Spezifikation
	815.220 Zu Schachtwänden. Feuerwiderstandsklasse EI 60.
	815.221 Abmessung i.L. mm 300x300.
	815.222 Abmessung i.L. mm 400x400.
	815.223 Abmessung i.L. mm 500x500.
	815.224 Abmessung i.L. mm 600x600.
	815.225 Spezifikation
	815.230 Zu Schachtwänden. Feuerwiderstandsklasse EI 90.
	815.231 Abmessung i.L. mm 300x300.
	815.232 Abmessung i.L. mm 400x400.
	815.233 Abmessung i.L. mm 500x500.
	815.234 Abmessung i.L. mm 600x600.
	815.235 Spezifikation
	815.281 Spezifikation
	815.801 Übrige

651	Deckenbekleidungen aus Trockenbauplatten
	800.000 Einbauteile und vorgefertigte Elemente Betreffend Vergütungsregelungen, Ausmassbestimmungen und Begriffsdefinitionen gelten die Bedingungen in Pos. 000.200. Ohne andere Angaben gilt: .. Oberflächengüte: Gemäss angrenzenden Bauteilen. .. Die geforderten Feuerwiderstandsklassen sind auf Verlangen nachzuweisen.
	810.000 Liefern und Versetzen von Einbauteilen und vorgefertigten Elementen Zusatzprofile, zusätzliche Abhänger und dgl. zu Einbauteilen, nach Angaben Systemhersteller.
	811.000 Revisionsklappen liefern und versetzen.
	811.100 Revisionsklappen ohne Brandschutzanforderungen und ohne Schallschutzanforderungen, mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	811.110 Zu Deckenbekleidungen. Beplankung, Dicke mm 12,5.
	811.111 Abmessung i.L. mm 300x300.
	811.112 Abmessung i.L. mm 400x400.
	811.113 Abmessung i.L. mm 500x500.
	811.114 Abmessung i.L. mm 600x600.
	811.115 Spezifikation
	811.120 Zu Deckenbekleidungen. Beplankung, Dicke mm 25,0.
	811.121 Abmessung i.L. mm 300x300.
	811.122 Abmessung i.L. mm 400x400.
	811.123 Abmessung i.L. mm 500x500.
	811.124 Abmessung i.L. mm 600x600.
	811.125 Spezifikation
	811.181 Spezifikation
	811.200 Revisionsklappen mit Brandschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	811.210 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 30.
	811.211 Abmessung i.L. mm 300x300.
	811.212 Abmessung i.L. mm 400x400.
	811.213 Abmessung i.L. mm 500x500.
	811.214 Abmessung i.L. mm 600x600.
	811.215 Spezifikation
	811.220 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 60.
	811.221 Abmessung i.L. mm 300x300.
	811.222 Abmessung i.L. mm 400x400.
	811.223 Abmessung i.L. mm 500x500.
	811.224 Abmessung i.L. mm 600x600.
	811.225 Spezifikation
	811.230 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 90.
	811.231 Abmessung i.L. mm 300x300.
	811.232 Abmessung i.L. mm 400x400.
	811.233 Abmessung i.L. mm 500x500.
	811.234 Abmessung i.L. mm 600x600.
	811.235 Spezifikation
	811.281 Spezifikation
	811.300 Revisionsklappen mit Schallschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	811.310 Zu Deckenbekleidungen aus schallabsorbierenden Gipsplatten. Beplankung mit perforierten Gipsplatten, Dicke mm 12,5.
	811.311 Abmessung i.L. ca. mm 300x300.
	811.312 Abmessung i.L. ca. mm 400x400.
	811.313 Abmessung i.L. ca. mm 500x500.
	811.314 Abmessung i.L. ca. mm 600x600.
	811.315 Spezifikation
	811.381 Spezifikation
	811.801 Übrige
	812.000 Vorhangschienen und dgl. liefern und versetzen.
	812.100 Genutete Elemente mit Vorhangschienen flächenbündig montieren, inkl. Abdecken des Profils und nachträglichem Entfernen der Abdeckung.
	812.110 1 Schiene.
	812.111 System VS 57, Aluminium weiss einbrennlackiert.
	812.112 System VS 57, Aluminium farblos anodisiert.
	812.113 Spezifikation
	812.120 2 Schienen. Abstand ca. mm 80. Ausmass: einfache Länge.
	812.121 System VS 57, Aluminium weiss einbrennlackiert.
	812.122 System VS 57, Aluminium farblos anodisiert.
	812.123 Spezifikation
	812.181 Spezifikation
	812.200 Genutete Elemente mit Bilderleisten flächenbündig montieren, inkl. Abdecken des Profils und nachträglichem Entfernen der Abdeckung.
	812.201 Spezifikation
	812.700 Mehrleistungen.
	812.710 Zu Elementen mit 1 Schiene.
	812.711 Für Ausklinkungen für Einschuböffnung.
	812.712 Für Eckstücke mit Radien mm 100 bis 200.
	812.713 Für Eckstücke mit Radien mm 201 bis 500.
	812.714 Für Eckstücke mit Gehrungsschnitten.
	812.715 Spezifikation
	812.720 Zu Elementen mit 2 Schienen.
	812.721 Für Ausklinkungen für Einschuböffnung.
	812.722 Für Eckstücke mit Radien mm 100 bis 200.
	812.723 Für Eckstücke mit Radien mm 201 bis 500.
	812.724 Für Eckstücke mit Gehrungsschnitten.
	812.725 Spezifikation
	812.781 Spezifikation
	812.801 Übrige
	813.000 Einbaugehäuse mit Brandschutzanforderungen und Schallschutzanforderungen für Elektrodosen, Leuchten und dgl. liefern und versetzen.
	813.100 Feuerwiderstandsklasse EI 30.
	813.101 Abmessung innen ca. mm 140x140x90.
	813.102 Abmessung innen ca. mm 280x180x105.
	813.103 Spezifikation
	813.200 Feuerwiderstandsklasse EI 60.
	813.201 Abmessung innen ca. mm 140x140x90.
	813.202 Abmessung innen ca. mm 280x180x105.
	813.203 Spezifikation
	813.300 Feuerwiderstandsklasse EI 90.
	813.301 Abmessung innen ca. mm 140x140x90.
	813.302 Abmessung innen ca. mm 280x180x105.
	813.303 Spezifikation
	813.801 Übrige
	814.000 Einbauteile und vorgefertigte Elemente liefern und versetzen.
	814.001 Spezifikation
	820.000 Versetzen von bauseits gelieferten Einbauteilen
	821.000 Bauseits gelieferte Einbauteile auf der Baustelle verteilen.
	821.100 Einbauteile abladen und auf den Geschossen verteilen.
	821.101 Spezifikation
	821.200 Einbauteile nur auf den Geschossen verteilen, exkl. Ablad und Transport zu den Geschossen.
	821.201 Spezifikation
	821.700 Mehrleistungen.
	821.701 Spezifikation
	821.801 Übrige
	822.000 Bauseits gelieferte Einbauteile versetzen.
	822.001 Spezifikation
	880.000 Mehrleistungen
	881.000 Mehrleistungen zu Lieferungen und Montagen.
	881.001 Spezifikation
