D12.ch - Knauf Cleaneo Akustik-Plattendecken - Cleaneo Classic

Abgehängte Decken
Cleaneo Akustik-Plattendecken können als Deckenbekleidung oder Unterdecke ausgeführt werden, die bei einer Deckenbekleidung unmittelbar an dem tragenden Bauteil verankert ist, bei Unterdecken abgehängt wird.

Freitragende Decken
Knauf Freitragende Decken gelten als Unterdecken ohne Abhängung.
Der als „tragend“ bezeichnete Anschluss der Decke ist das Auflager für die freitragenden Profile, ausgeführt als UW-Randprofil bzw. bei UA-Profilen mittels Anschluss- und Verbindungswinkel. Der als „konstruktiv“ bezeichnete Anschluss ist der Randanschluss parallel zu den freitragenden Profilen.

D127.ch - Knauf Cleaneo Akustik-Plattendecke
Cleaneo Classic Platten werden auf eine Metall-Unterkonstruktion aus Grund- und Tragprofilen (doppelter Profilrost) aus Stahlblechprofilen CD 60/27 geschraubt.  Die Befestigung der CD-Profile erfolgt mit Abhängern an der Rohdecke. Auf den Tragprofilen kann zum Zwecke der Schallabsorption eine Mindestens 20 mm dicke Dämmschicht aufgelegt werden.

D126U.ch - Knauf Cleaneo Akustik-Plattendecke UFF für Akustikputz
Cleaneo UFF Putzträgerplatten mit rückseitiger Vlies- oder Folienkaschierung werden auf eine Metall-Unterkonstruktion aus Grund- und Tragprofilen (doppelter Profilrost) aus Stahlblechprofilen CD 60/27 geschraubt. Die Befestigung der CD-Profile erfolgt mit Abhängern an der Rohdecke.
Auf den Tragprofilen kann eine akustisch wirksame Dämmschicht aufgelegt werden. Der Wandanschluss wird bei Ausführung mit Vlieskaschierung mit Schattenfuge ausgeführt. Die Beplankung wird für eine glatte Oberfläche mit Fumi-Putzträgervlies bekleidet. Die abschliessende Beschichtung erfolgt mit fumi Akustikputz S1.

D137.ch - Knauf Freitragende Cleaneo Akustik-Plattendecke
Cleaneo Classic Platten werden auf eine Metall-Unterkonstruktion aus freitragenden Grundprofilen aus Einfach- oder Doppelprofilen CW bzw. UA sowie Tragprofilen aus Hutprofilen geschraubt. Die Befestigung der Grundprofile erfolgt ausschliesslich an den flankierenden Wänden. Zwischen den Grundprofilen (auf den Tragprofilen) kann eine akustisch wirksame Dämmschicht aufgelegt werden.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

D12.ch - Knauf Cleaneo Akustik Plattendecken

Technische Zeichnung / CAD / BIM

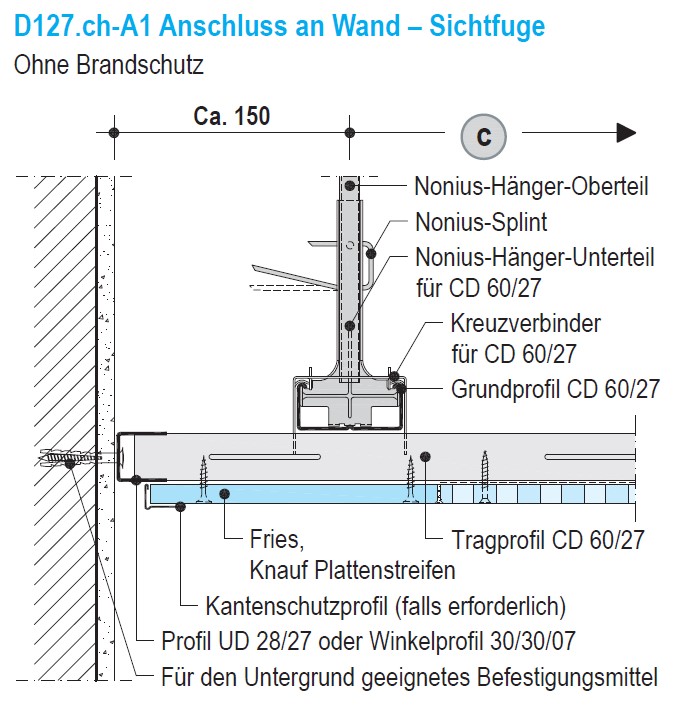

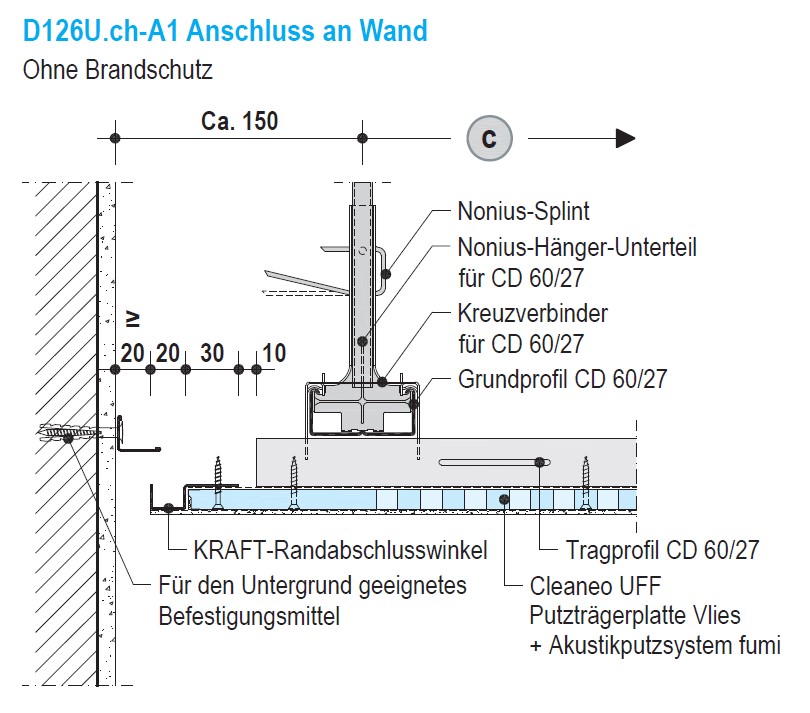

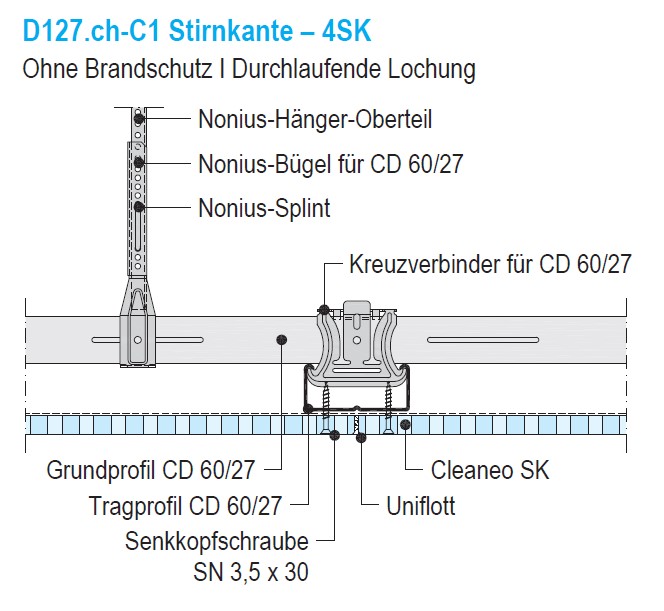

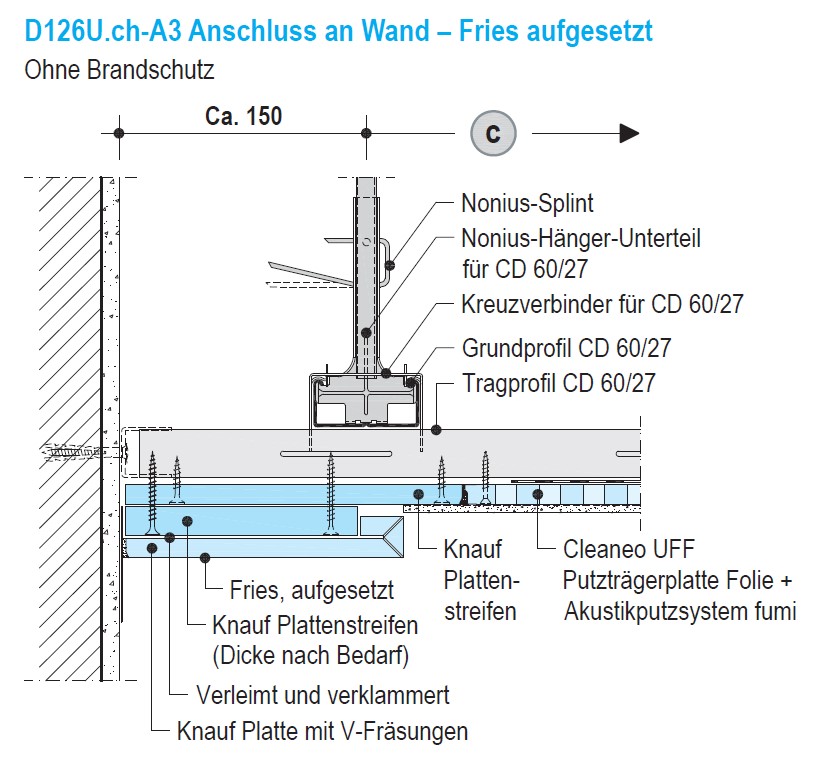

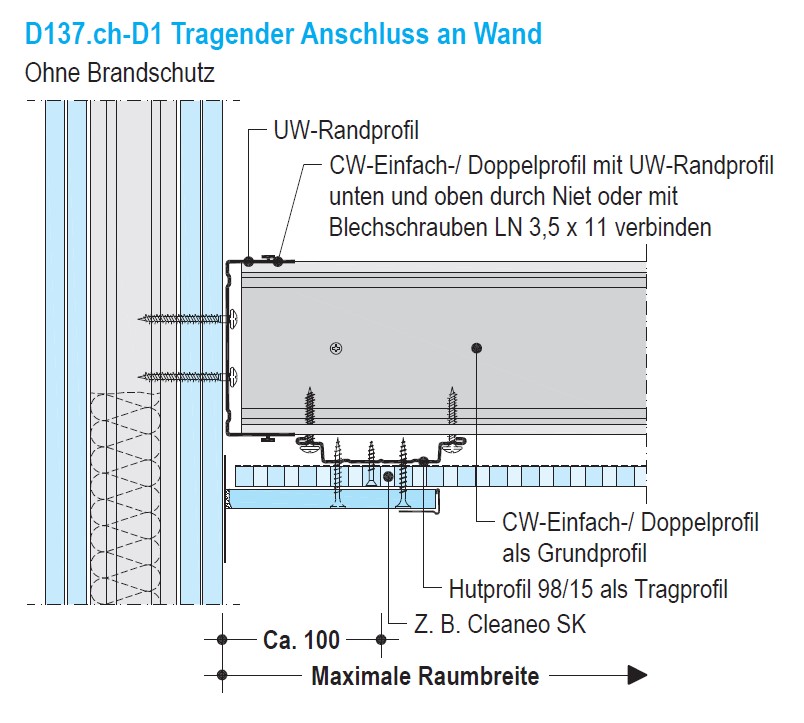

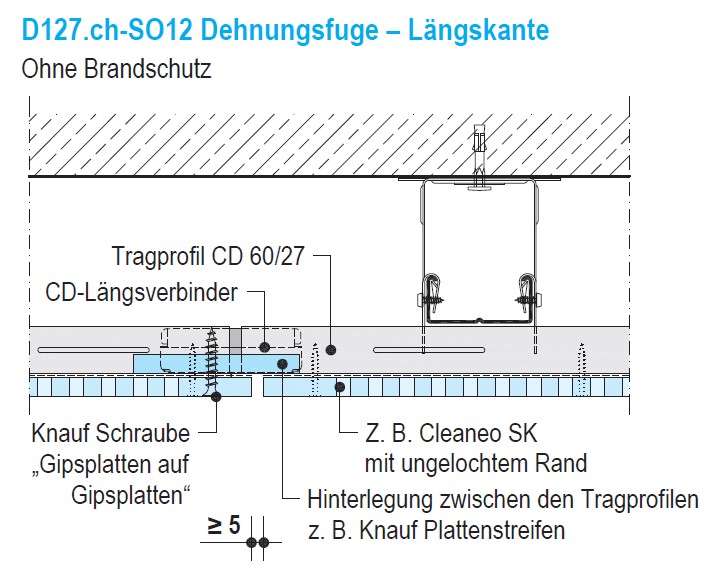

D126U.ch - Knauf A1 Anschluss an Wand, ohne Brandschutz D126U.ch - Knauf A3 Anschluss an Wand – Fries aufgesetzt, ohne Brandschutz D127.ch - Knauf A1 Anschluss an Wand – Sichtfuge, ohne Brandschutz D127.ch - Knauf C1 Stirnkante – 4SK, ohne Brandschutz D127.ch - Knauf SO12 Dehnungsfuge – Längskante, ohne Brandschutz D137.ch - Knauf D1 Tragender Anschluss an Wand, ohne Brandschutz

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

651	Deckenbekleidungen aus Trockenbauplatten
	410.000 Abgehängte Deckenbekleidungen schallabsorbierend, mit Perforation Ohne andere Angaben gilt: Fugen und Schrauben verspachteln und verschleifen zu stufenlosem Übergang. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 484.
	411.000 Deckenbekleidungen aus schallabsorbierenden Gipsplatten einbauen, abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen.
	411.100 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	411.110 Beplankung 1 Lage perforierte Gipsplatten, Dicke mm 12,5, mit rückseitig aufgeklebtem Vlies. Konstruktionshöhe mm 66,5.
	411.111 Perforation gerade, Rundlochung, 8/18R.
	411.112 Spezifikation
	411.181 Spezifikation
	411.200 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	411.210 Beplankung 1 Lage perforierte Gipsplatten, Dicke mm 12,5, mit rückseitig aufgeklebtem Vlies. Konstruktionshöhe mm 66,5.
	411.211 Perforation gerade, Rundlochung, 8/18R.
	411.212 Spezifikation
	411.281 Spezifikation
	411.300 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	411.310 Beplankung 1 Lage perforierte Gipsplatten, Dicke mm 12,5, mit rückseitig aufgeklebtem Vlies. Konstruktionshöhe mm 66,5.
	411.311 Perforation gerade, Rundlochung, 8/18R.
	411.312 Spezifikation
	411.381 Spezifikation
	411.801 Übrige
	420.000 Abgehängte Deckenbekleidungen schallabsorbierend, inkl. Akustikputz Ohne andere Angaben gilt: Oberflächengüte: nach Angaben Systemhersteller. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 484.
	421.000 Deckenbekleidungen aus schallabsorbierenden Trägerplatten einbauen, abgehängt, inkl. Beschichten mit Akustikputz. Unterkonstruktion an tragfähiges Bauteil befestigen.
	421.100 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6.
	421.101 Spezifikation
	421.801 Übrige
	430.000 Aufgeklebte Deckenbekleidungen schallabsorbierend, inkl. Akustikputz Ohne andere Angaben gilt: Oberflächengüte: nach Angaben Systemhersteller. Untergrund Beton oder vorgängig montierte Trockenbauplatten. Systemaufbau nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 484.
	431.000 Deckenbekleidungen schallabsorbierend aus Mineralwollplatten auf Untergrund kleben und mit Akustikputz beschichten.
	431.100 Untergrund Beton.
	431.101 Spezifikation
	431.200 Untergrund Deckenbekleidung aus vorgängig montierten Trockenbauplatten.
	431.201 Spezifikation
	431.801 Übrige
	432.000 Deckenbekleidungen aus schallabsorbierenden Trägerplatten auf Untergrund kleben und systemgerecht beschichten.
	432.001 Spezifikation
	440.000 Deckensegel schallabsorbierend Ohne andere Angaben gilt: Oberflächengüte: nach Angaben Systemhersteller. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 484.
	441.000 Schallabsorbierende Deckensegel liefern und montieren.
	441.001 Spezifikation
