GFB-Gewändeelement GOFD ohne Falz dämmplattendick
GFB-Gewändeelemente GOFD in qualitativ hochwertiger Ausführung, dienen als architektonisches Gestaltungselement und können in sämtlichen Wärmedämmverbund- systemen eingesetzt werden. GFB-Gewändeelemente GOFD eignen sich besonders bei Neubauten, wenn die Fensterrahmen bündig mit dem Mauerwerk versetzt werden.

Beschreibung

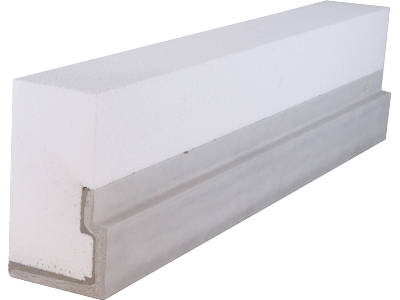

GFB-Gewändeelemente GOFD bestehen aus einem Glasfaserbeton-Gewänderohling mit einem eingeklebten Formteil aus EPS 20 kg/m³.
GOFD steht für Gewändeelemente ohne Falz, dämmplattendick.
Die Oberflächenbeschaffenheit des Glasfaserbetons ist glatt, die Farbe betongrau mit leicht wolkigen Strukturen. Die stirnseitigen Oberflächen sind gesägt mit leicht gefasten Kanten.

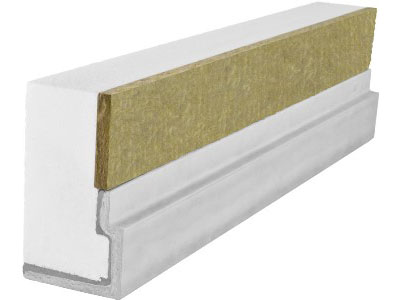

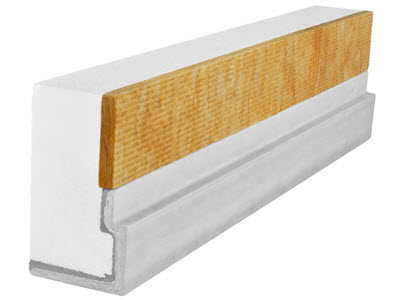

GFB-Gewändeelemente GOFD werden mit allen Ausklinkungen sowie dem Schrägschnitt für die Fensterbank geliefert. Bei GFB-Gewändeelementen GOFD für Wärmedämmverbundsysteme aus Stein- oder Glaswolle wird der EPS-Überstand mit einer Dämmplatte aus Stein- oder Glaswolle kaschiert.

Abmessungen
Dicken DF: 60 - 300 mm
Breiten BGE: 60 / 90 / 120 / 150 mm
Maximale Länge LGE: 3000 mm

Musterleistungsverzeichnis

MLV342_Kapitel_05_Gewaendeelemente_aus_GFB MLV342_Kapitel_05_Gewaendeelemente_aus_GFB

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

342	Verputzte Aussenwärmedämmungen
	272.120 Gewändeelemente EPS o.Falz,inkl.Eckausbildung Gewändeausbildung Dämmdicke Fassade.
	272.121 b mm 90, Dämmdicke mm 120.
	272.122 Spezifikation
	372.120 Gewändeelemente EPS o.Falz,inkl.Eckausbildung Gewändeausbildung Dämmdicke Fassade.
	372.121 b mm 90, Dämmdicke mm 160.
	372.122 Spezifikation
	472.120 Gewändeelemente,Kombiplatten o.Falz,inkl.Eckausbildung Gewändeausbildung Dämmdicke Fassade.
	472.121 b mm 90, Dämmdicke mm 120.
	472.122 Spezifikation
	572.100 Gewändeelem.m.Glasfaserbeton Ohne Falz. Inkl. Eckausbildung und Fensterbankanschlüsse. Befestigung der Elemente nach Angabe Hersteller. Als Mehrleistung zu Fassadenfläche bzw. Leibungen und Stürzen.
	572.101 Spezifikation
