Schöck Tronsole®.
Sicherer Trittschallschutz ist blau.
Ruhe ist ein elementares Grundbedürfnis. Gerade in einer Zeit voller Hektik und Lärm verlangen Menschen zunehmend nach Ruhe und Entspannung.
Deshalb wird der Schallschutz klar über die SIA 181 2020 vorgegeben und ist in keiner Weise Luxus, sondern vielmehr dringende Notwendigkeit. Insbesondere bei den Treppenhäusern sollten Planer dabei vermehrte Aufmerksamkeit schenken.

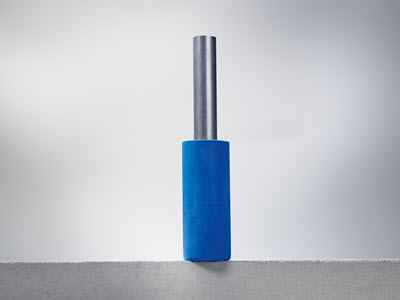

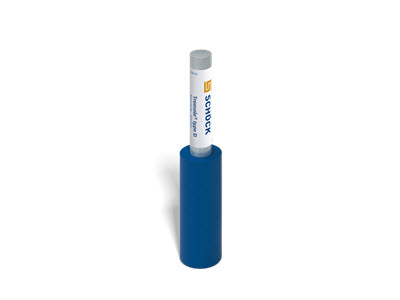

Die Schöck Tronsole® Typ D ist ein Sicherungsdorn und bietet eine konstruktive Horizontalsicherung mit gleichzeitiger Schalldämmung von gelagerten Treppen am Treppenfuss (Ortbeton).

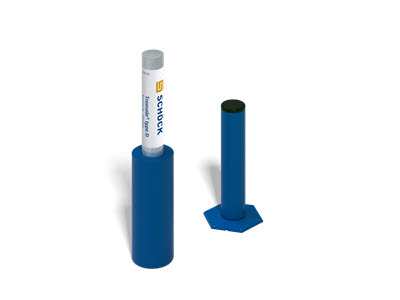

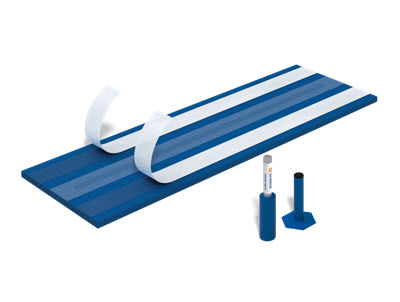

Sie wird mit der Schöck Tronsole® Typ B kombiniert. Die optional erhältliche Hülse zur Tronsole® Typ D wird bei vorgefertigten Treppenelementen eingelegt und dient als verlorene Schalung, damit auf der Baustelle der Sicherungsdorn in die Hülse eingeschoben werden kann.

Spezifikation:
- Die Trittschallminderung ist bereits als system in den akustischen Kennwerten von Typ B nach DIN 7396 bei maximaler Last geprüft und berücksichtigt worden
- Bewertete Trittschallminderung:Typ B-V1 ∆L*n,w ≥ 32 dB
- Bewertete Trittschallminderung:Typ B-V2 ∆L*n,w ≥ 30 dB
- VRd,x / kN/Element:  ± 8,8
- VRd,y / kN/Element:  ± 8,8
- Korrosivitätskategorie Dorn: Edelstahl (S690, Werkstoff -Nr. 1.4362)
- Korrosivitätskategorie Hülse: Edelstahl (Werkstoff -Nr. 1.4404)
- Elastomer- / Schallschutzkappe: Polyurethan nach DIN EN 13165

Musterleistungsverzeichnis

Schöck Tronsole_Ausschreibungen NPK241 Schöck Tronsole_Ausschreibungen NPK241

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	440.810 Einlagen,Hochbaulager Produktenachweis Trittschalldämmende Treppenlager.
	532.000 Spezielle Bewehrungen.
	532.001 Spezifikation
	540.810 Bewehrungszubehör,-anschlüsse Produktenachweis Trittschall- und Podestlagerdorne.

315	Vorgefertigte Elemente aus Beton und künstlichen Steinen
	421.720 Treppenlaufelemente Beton Mehrleist.zu Treppenläufen Für Sicherungsdorne und Sicherungswinkel.
	421.721 Spezifikation
