Knauf Alutop Revisionsklappen BS60/BS90 für freitragende Decken mit Brandschutz

Revisionsklappe zum Einbau in Knauf freitragende Decken:
■ Revisionsklappe für Knauf Freitragende Brandschutz Decke D131.ch EI60
■ Revisionsklappe für Knauf Freitragende Fireboard Decke   K219.ch EI90

Revisionsklappe bestehend aus:
■ Eloxiertem Aluminiumrahmen mit herausschwenkbarem und komplett demontierbarem Innendeckel
■ Werkseits flächenbündig geschraubter Knauf Fireboard (Spezial- Gipsplatte A1) 2x 20 cm
■ Dichtung
■ Fangsicherung

Eigenschaften und Mehrwert
■ Kombideckel für Anwendungen in freitragenden Brandschutzdecken
■ Geprüfte Brandschutzanforderung EI60/EI90 optional in Kombination mit Luft- und Staubdichtheit und Rauchdichtheit

Anwendungsbereich
Einbau in Knauf Freitragende Fireboard-Decke D131 EI60 allein von unten und allein von unten und oben.
Einbau in Knauf Freitragende Fireboard-Decke K219 EI90 allein von unten und allein von unten und oben.

Beschichtungen und Bekleidungen
Revisionsklappen-Aussenrahmen und Deckenfläche mit z.B. Fireboard-Spachtel verspachteln. Bei Oberflächenqualitäten ab Q2, Klappe vollflächig mit z.B. Fireboard-Spachtel abziehen. Oberflächenbehandlung der Revisionsklappen mit Gipsplatteneinlage gemäss Knauf Datenblätter.

Sonderausführungen / Zusatzausstattung
■ Zwischenabmessungen mindestens 300 x 300 mm
               maximal bei BS60, 300 x 636 mm
        maximal bei BS90, 416 x 636 mm
■ Luft- und staubdicht (Klasse 4, Sog und Druck)
■ Rauchdicht
■ Vierkant-Verriegelung
■ Rundzylinderschloss

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

E219.ch - Knauf Alutop Revisionsklappen BS60 BS90 für tragene Decken mit Brandschutz

Technische Zeichnung / CAD / BIM

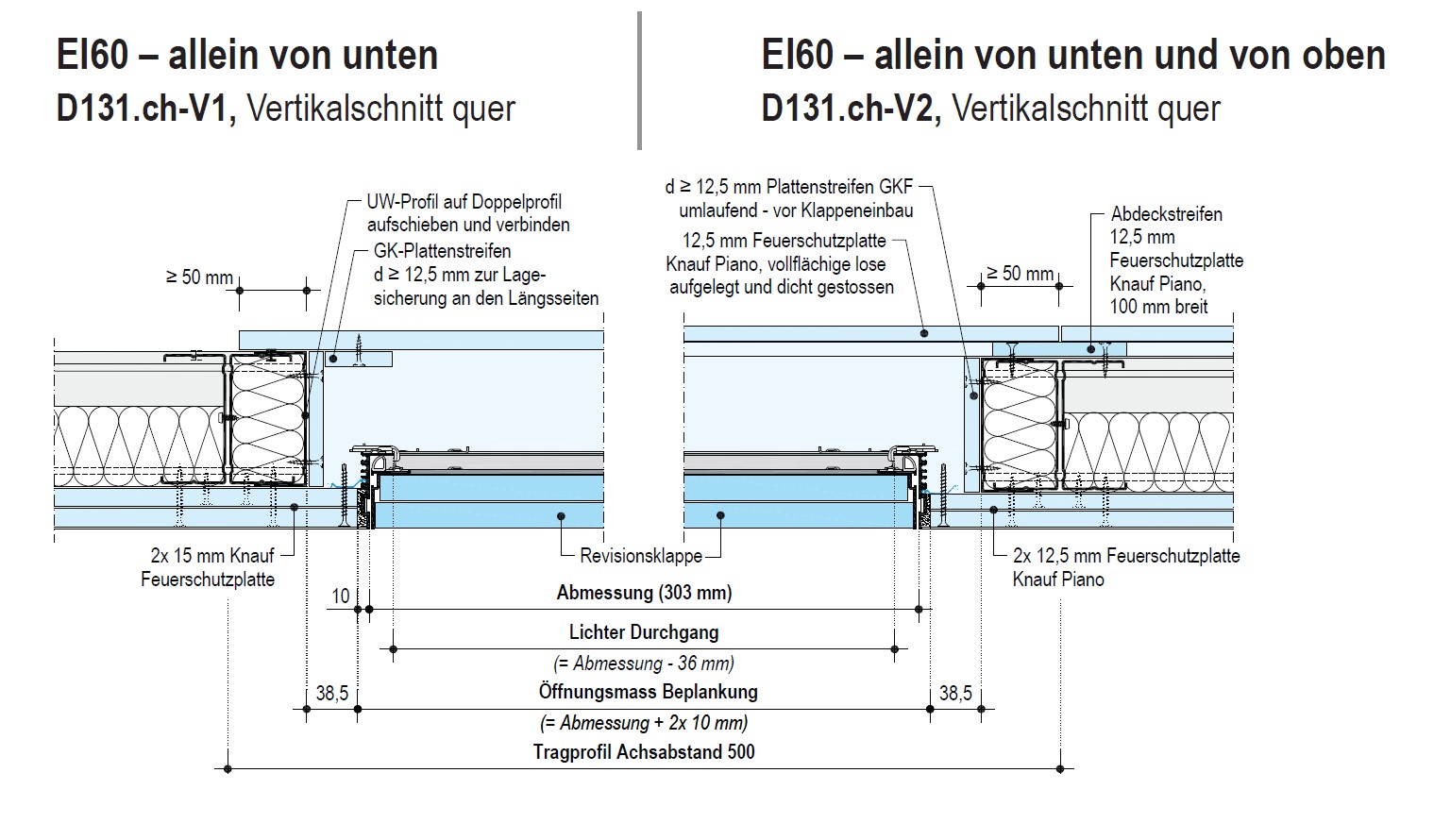

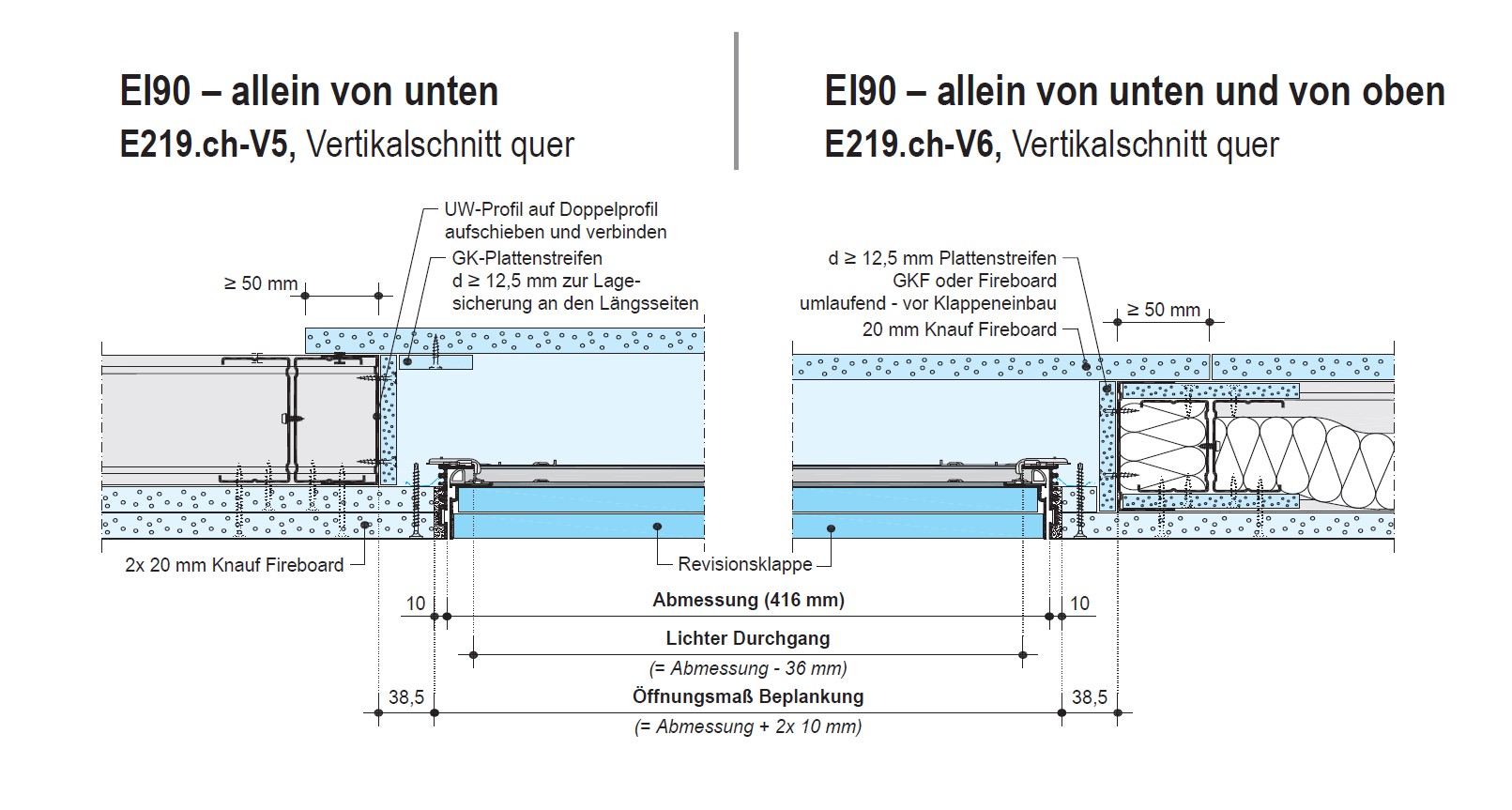

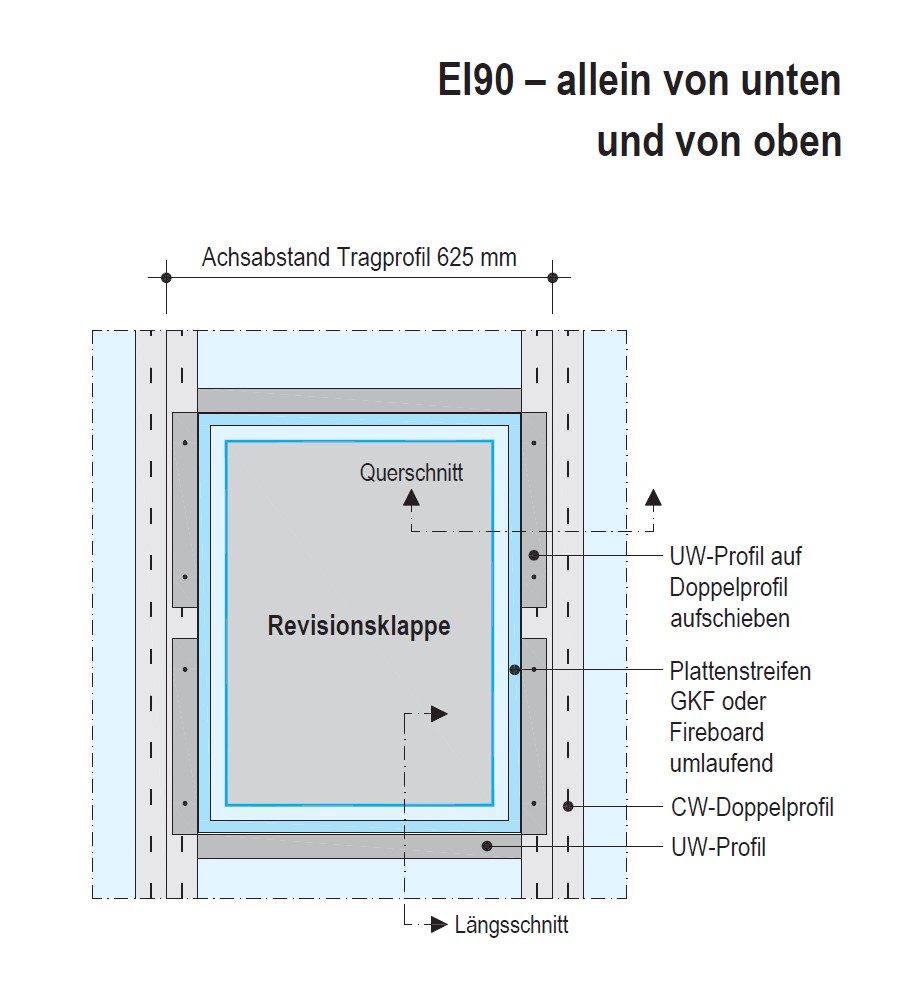

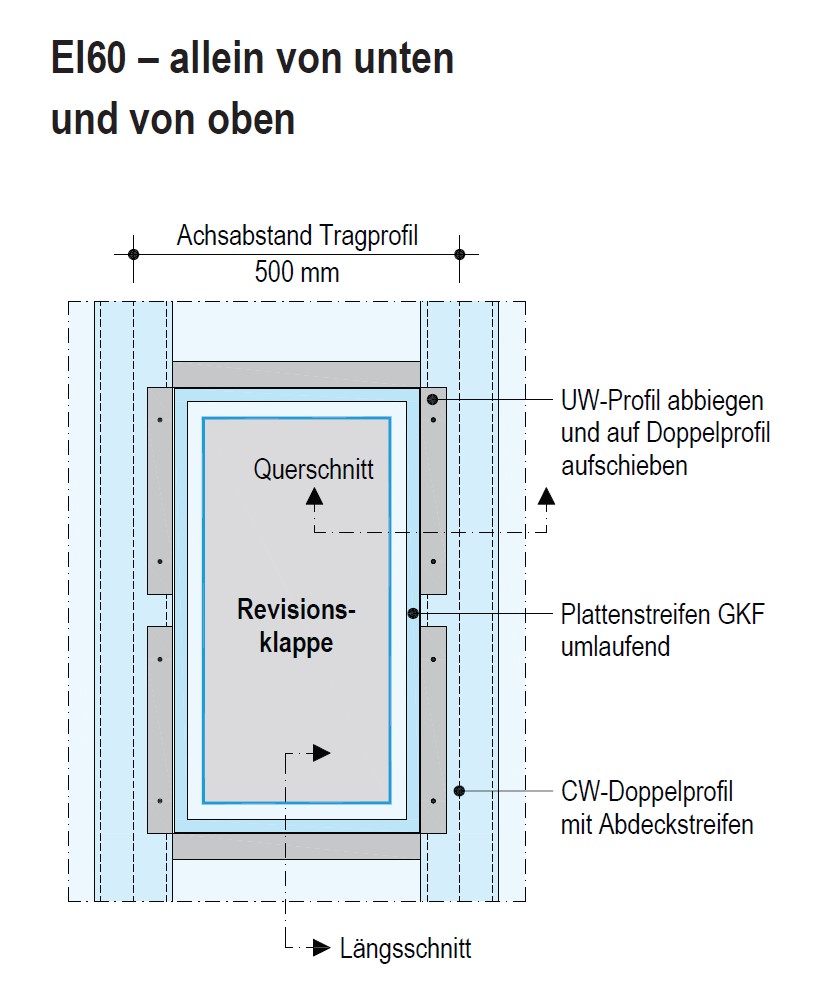

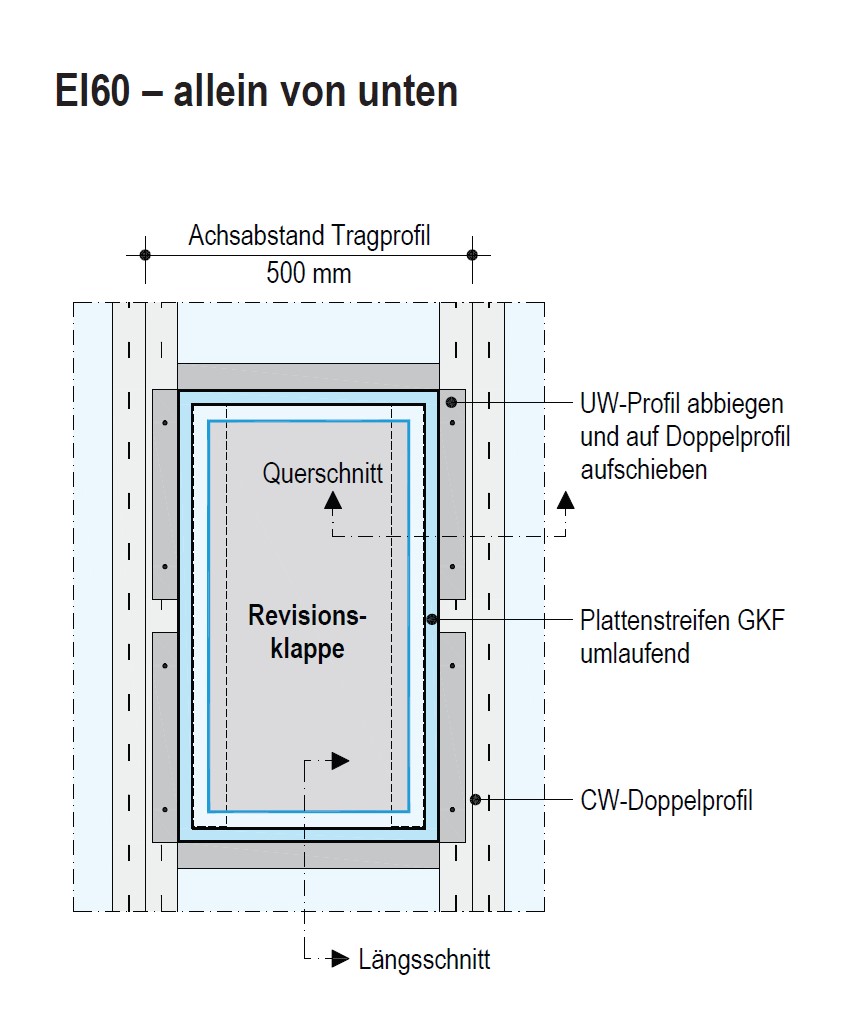

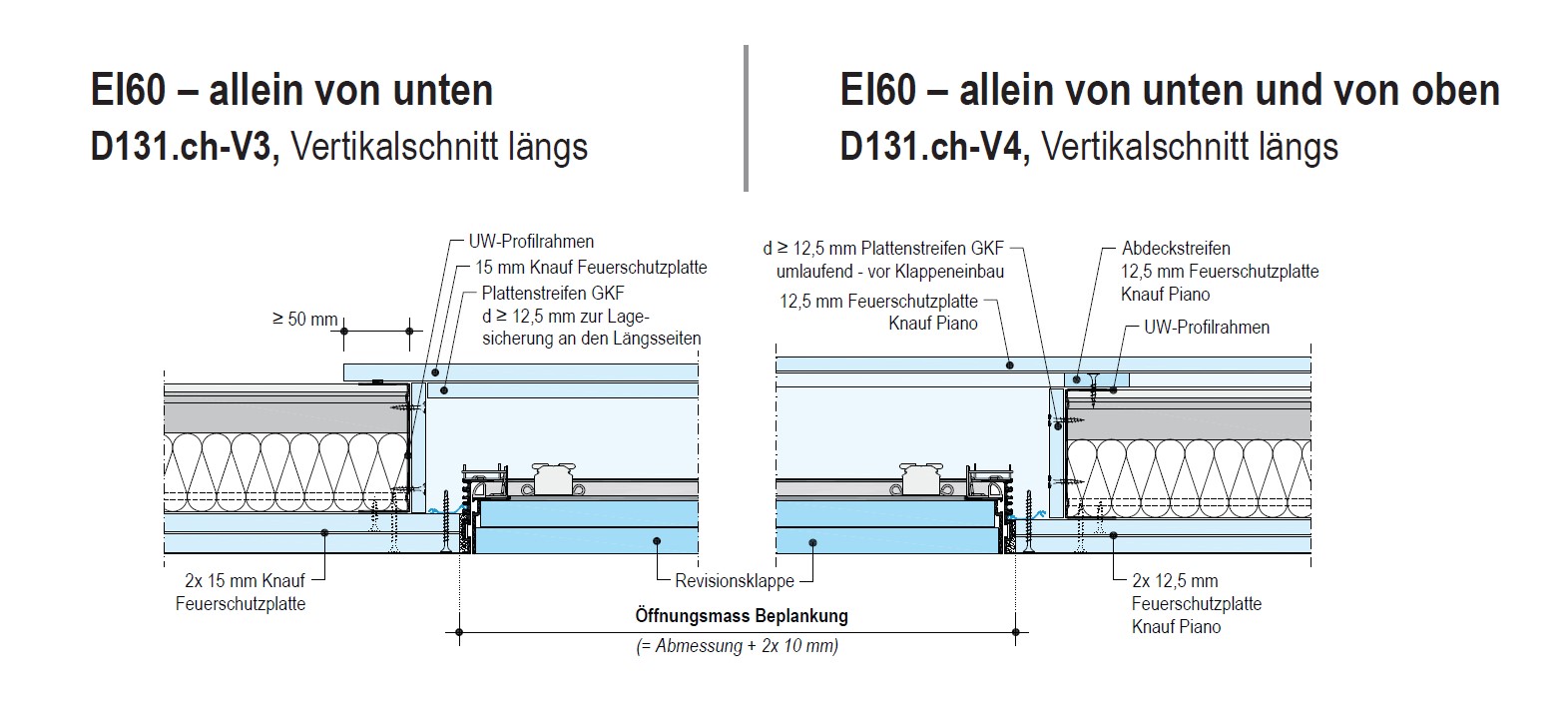

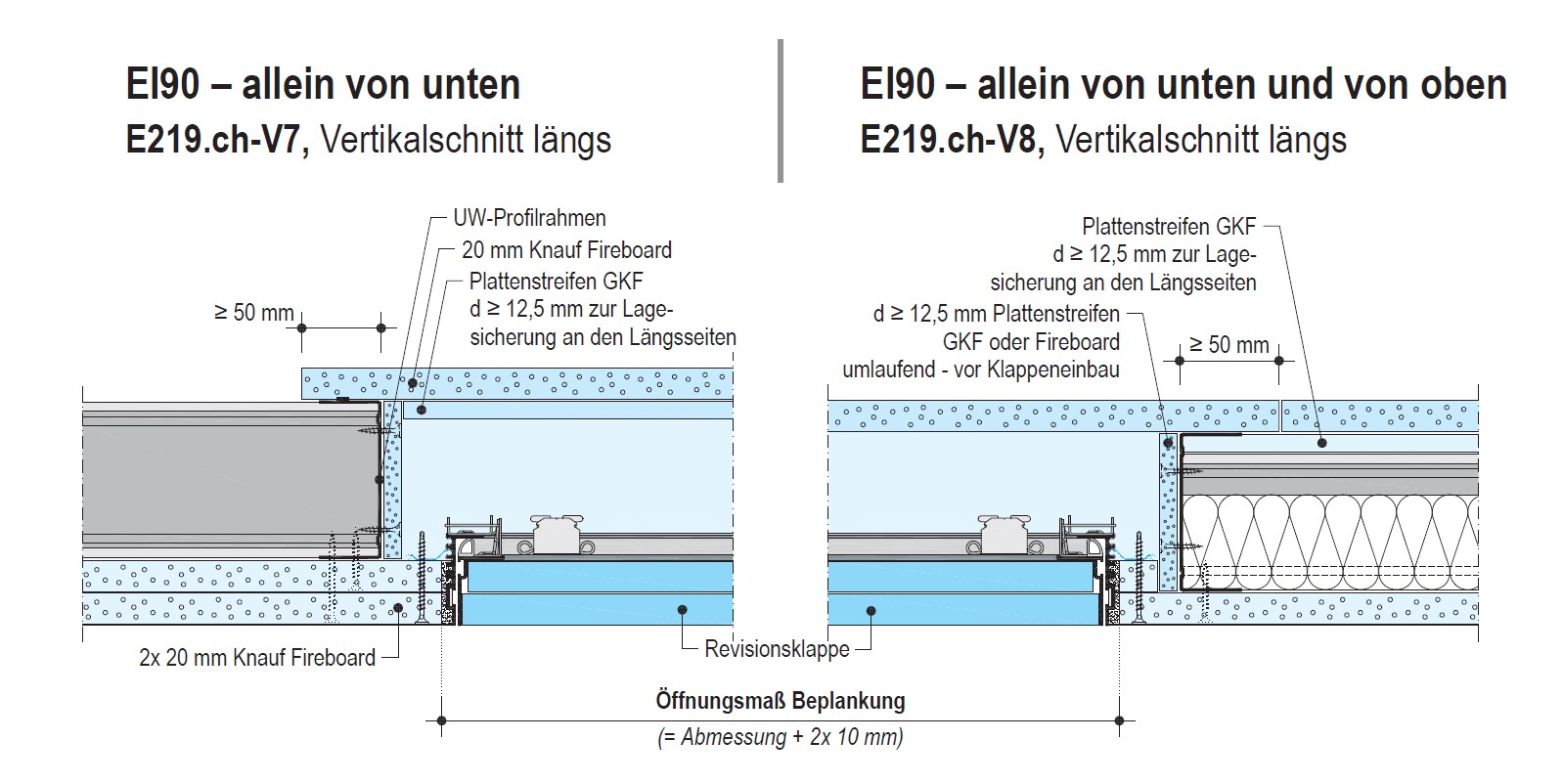

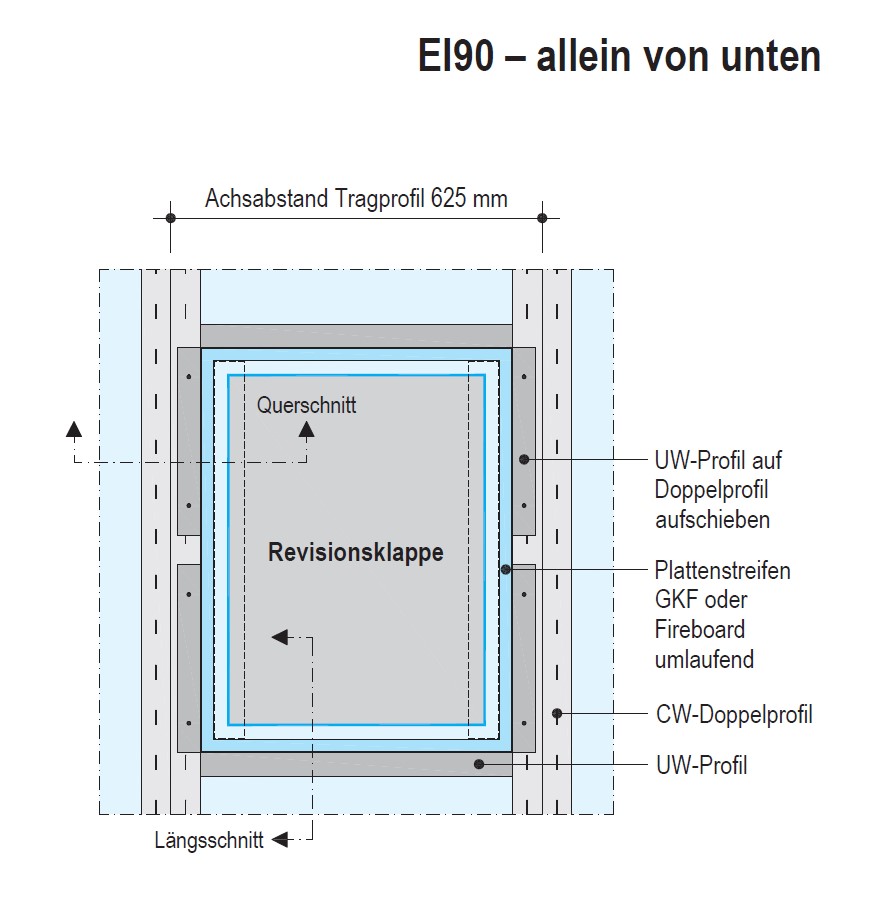

D131.ch - V1+2 D131.ch - V3+4 E219.ch - V5+6 E219.ch - V7+8 EI60 EI60 -1 EI90 EI90 -1

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

651	Deckenbekleidungen aus Trockenbauplatten
	811.200 Revisionsklappen liefern,vers. Revisionsklappen mit Brandschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	811.210 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 30.
	811.211 Abmessung i.L. mm 300x300.
	811.212 Abmessung i.L. mm 400x400.
	811.213 Abmessung i.L. mm 500x500.
	811.214 Abmessung i.L. mm 600x600.
	811.215 Spezifikation
	811.220 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 60.
	811.221 Abmessung i.L. mm 300x300.
	811.222 Abmessung i.L. mm 400x400.
	811.223 Abmessung i.L. mm 500x500.
	811.224 Abmessung i.L. mm 600x600.
	811.225 Spezifikation
	811.230 Zu Deckenbekleidungen. Feuerwiderstandsklasse EI 90.
	811.231 Abmessung i.L. mm 300x300.
	811.232 Abmessung i.L. mm 400x400.
	811.233 Abmessung i.L. mm 500x500.
	811.234 Abmessung i.L. mm 600x600.
	811.235 Spezifikation
	811.281 Spezifikation
