SL03.ch - Knauf Deckenschürzen

Lastabtragender Anschluss im Deckenhohlraum in Trockenbauweise für Trennwände

Allgemeines
Als Deckenschürzen bezeichnete Bauteile haben im Wesentlichen Last abtragende Funktion.
In der Regel werden dort Trennwandsysteme oder raumhohe
Verglasungen als Pfosten-Riegel K...

SL03.ch - Knauf Deckenschürzen

Lastabtragender Anschluss im Deckenhohlraum in Trockenbauweise für Trennwände

Allgemeines
Als Deckenschürzen bezeichnete Bauteile haben im Wesentlichen Last abtragende Funktion.
In der Regel werden dort Trennwandsysteme oder raumhohe
Verglasungen als Pfosten-Riegel Konstruktion angeschlossen.

Die auftretenden Lasten sind überwiegend Horizontallasten und werden über die Deckenschürze in den tragenden Untergrund (z.B. Massivdecke) übertragen.
Knauf Deckenschürzen sind für Höhen bis h = 1,50 m ausgelegt.
Sie werden hängend an der Primärkonstruktion des Gebäudes verankert und benötigen keine Diagonalausteifungen.

Konstruktionstypen
Knauf bietet für die auftretenden Lasten und geometrischen Anforderungen wirtschaftliche Lösungen an.

Tabelle 2 und 3 enthalten die für Lasten und Konsollasten für Einbaubereich 1 und 2, bzw. für Windersatzlasten geeignete Konstruktionstypen.

Ausführung
UW-Profile an der Decke ausrichten. Unebenheiten im tragenden Untergrund ausgleichen. Der Anschluss darf nicht hohl liegen.

Ausführung mit Profil UA 75

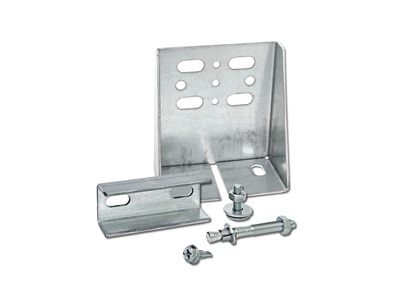

Das Befestigungskit für UA 75 besteht aus 1 Stützenfuss, 2 Bolzenankern M10, 2 Schrauben M8 x 16, 2 Unterlegscheiben, 2 Sechskantmuttern und 2 Bohrschrauben.

Stützenfuss mit den Bolzenankern M10 im tragenden Untergrund, im Achsabstand gemäss Tabelle 2 bzw. 3 verankern.

Ausführung mit Profil UA 100
Das Befestigungskit für UA 100 besteht aus 2 Konsolwinkeln, 2 U-Stücken, 4 Bolzenankern M8, 4 Schrauben M8 x 25, 4

Unterlegscheiben, 4 Sechskantmuttern und 4 Bohrschrauben. Konsolwinkel und U-Stück mit den Bolzenankern M8 im tragenden Untergrund im Achsabstand gemäss Tabelle 2 bzw. 3 verankern.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

SL03.ch - Knauf Deckenschürzen

Technische Zeichnung / CAD / BIM

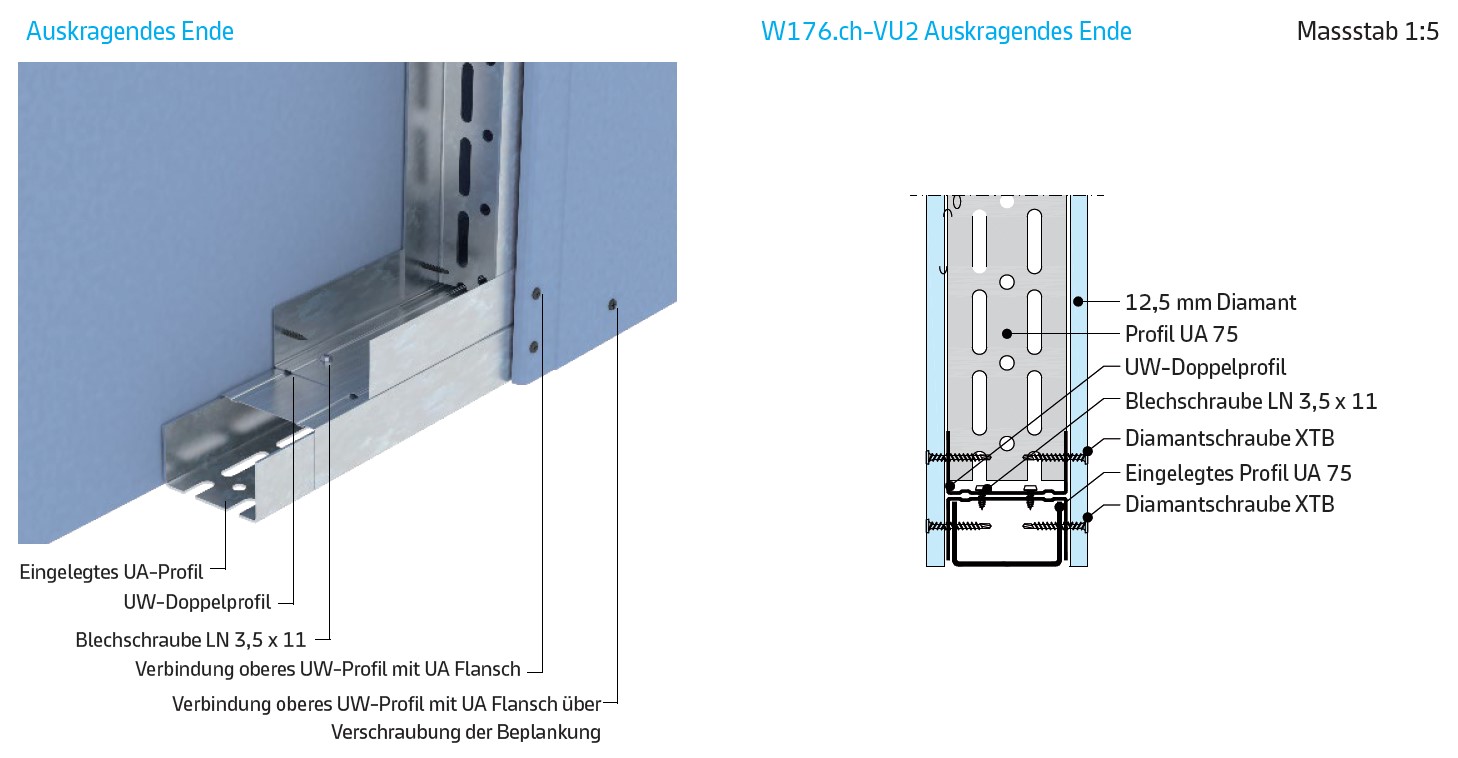

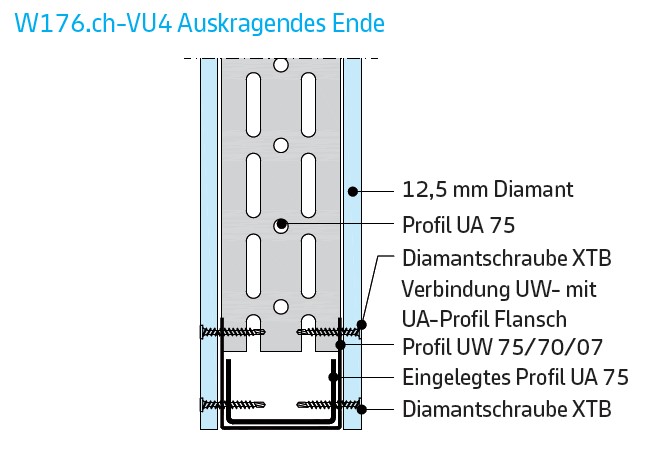

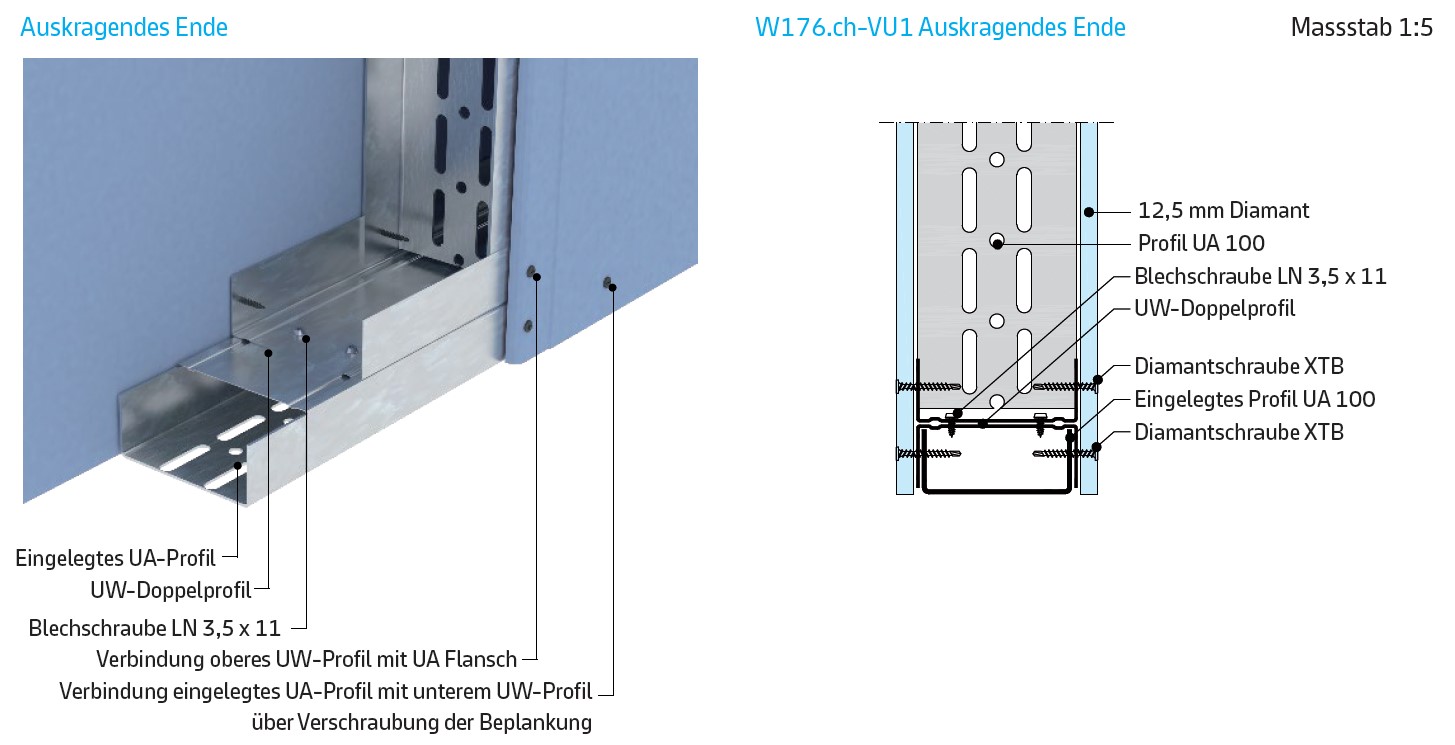

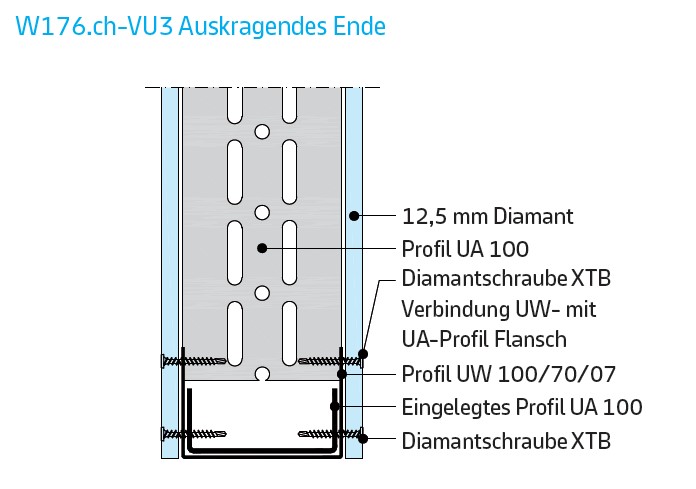

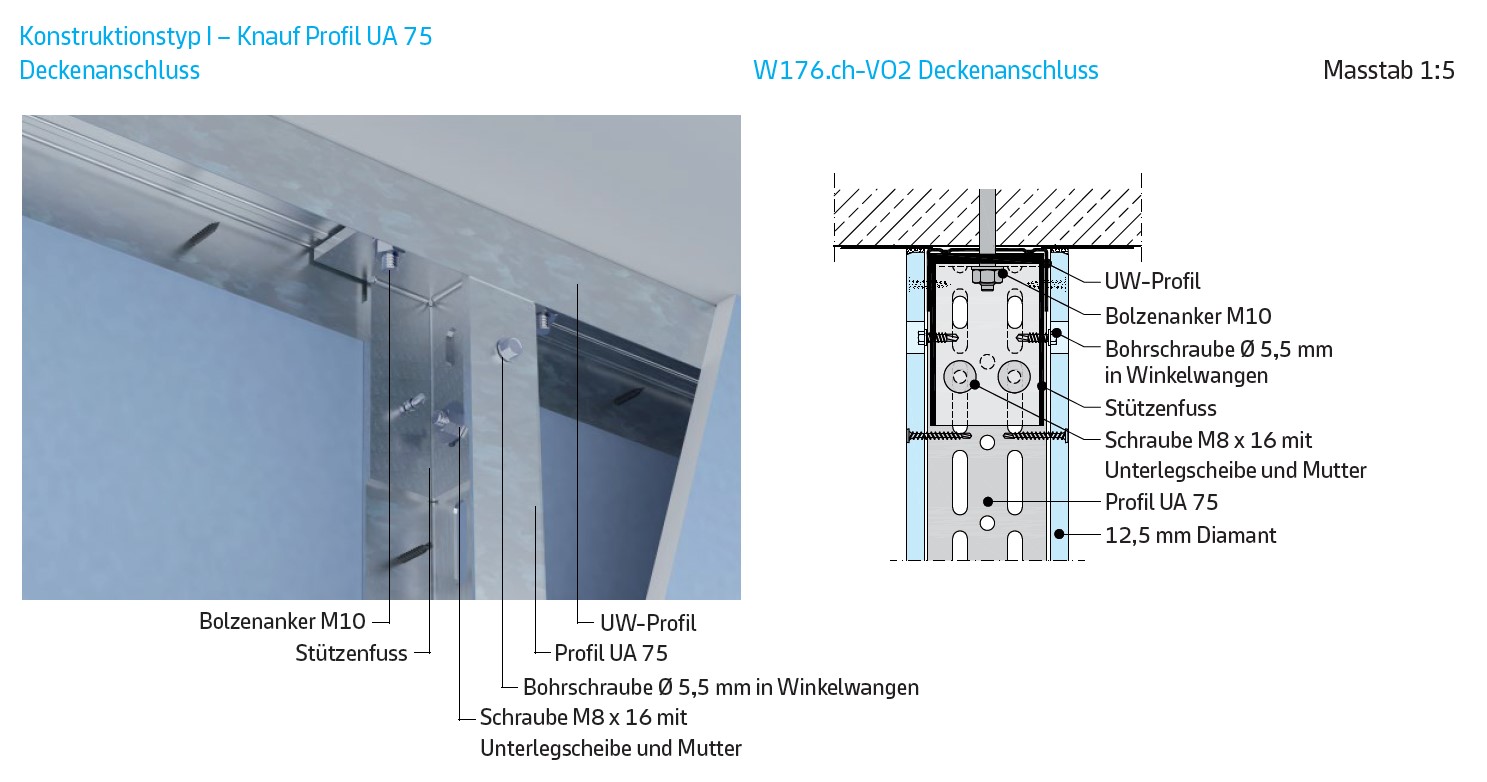

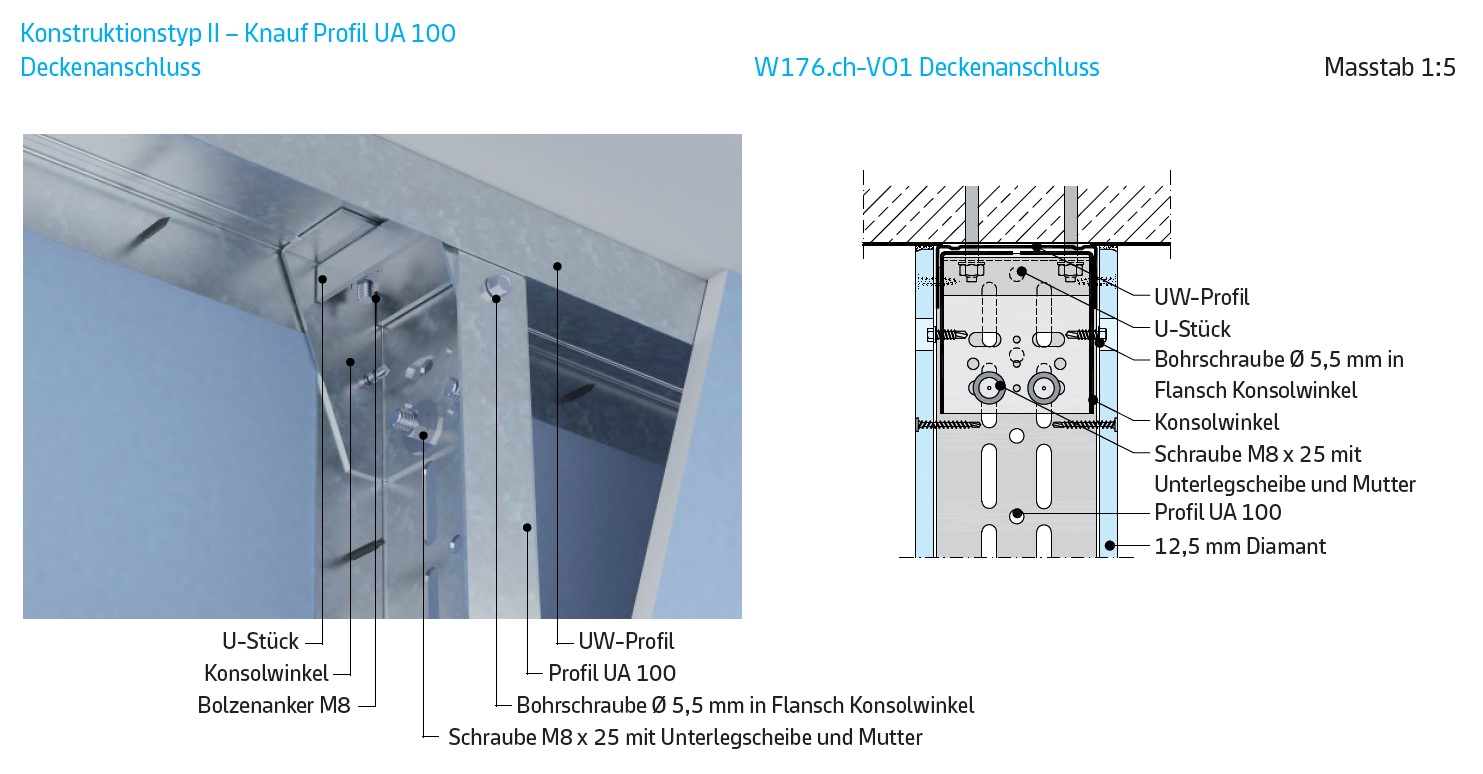

W176.ch - V01 Deckenanschluss W176.ch - V02 Deckenanschluss W176.ch - VU04 Auskragendes Ende W176.ch - VU1 Auskragendes Ende W176.ch - VU2 Auskragendes Ende W176.ch - VU3 Auskragendes Ende
