Socles isolants avec plinthe métallique
Les socles isolants avec plinthe métallique sont utilisés comme protection contre les salissures et les éclaboussures d'eau selon al norme SIA 243 utilisé pour le raccordement d'isolation du périmètre au système intégré d'isolation thermique.

Description

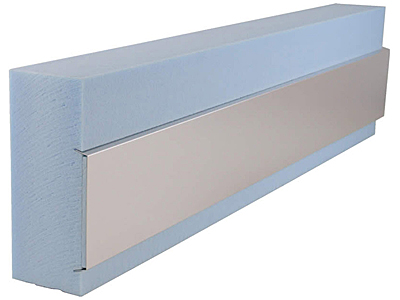

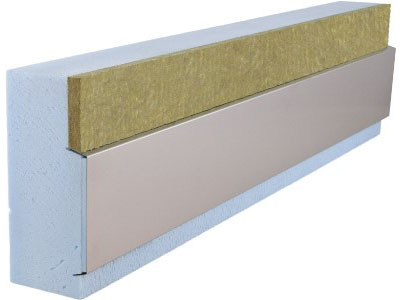

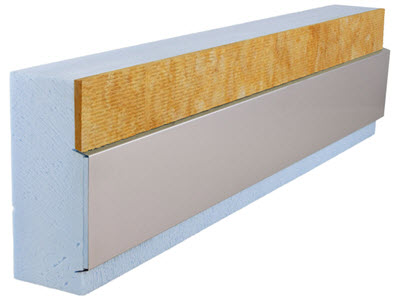

Les socles isolants avec plinthe métallique sont constituées par une plaque d'isolation en XPS travaillée mécaniquement avec une tôle coudée et collée en usine. Toute socles hormis la socle en cuivre, est livrée avec une feuille de protection pour la protection contre l'encrassement. Du côté droit, les tôles font saillie sur 20 mm, afin qu'en cas de chocs, les chevauchements soient assurés. Dans le cas des socles isolants avec plinthe métallique pour les systèmes d'isolation thermique composites en laine de pierre ou laine de verre, la saillie supérieure du panneau isolant est contrecollée en XPS avec laine de pierre ou laine de verre.

Dimensions
Epaisseurs DF: 60 - 300 mm
Longueur LEL: 1250 mm
Hauteurs tôle HBL: 160 / 200 mm
Hauteurs XPS HEL: 300 / 340 mm


Qualités de tôle:
- Inox (A2) 0.5 mm
- Ugitop* 0.5 mm
- Cuivre 0.55 mm
- Aluman 0.8 mm
* Inox A2 à surface mat

Descriptif type

Aucun document à disposition

Description

Aucun document à disposition

Dessin technique / CAO / BIM

Aucun document à disposition

Autres documents

Aucun document à disposition

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

342	Isolations thermiques extérieures crépies
	741.410 Plinthe métal résist.proj.eau Plinthe sur XPS,ds terrain Hauteur de la plinthe mm 160, hauteur de l'élément isolant mm 300.
	741.411 Epaisseur d'isolation mm 80.
	741.412 Epaisseur d'isolation mm 100.
	741.413 Epaisseur d'isolation mm 120.
	741.414 Epaisseur d'isolation mm 140.
	741.415 Epaisseurs div.
	741.481 Soubassement résist.proj.eau Plinthe métal résist.proj.eau Plinthe sur XPS,ds terrain Spécification
	741.510 Plinthe métal résist.proj.eau Plinthe sur XPS-laine min. Hauteur de la plinthe mm 160, hauteur de l'élément isolant mm 300.
	741.511 Epaisseur d'isolation mm 80.
	741.512 Epaisseur d'isolation mm 100.
	741.513 Epaisseur d'isolation mm 120.
	741.514 Epaisseur d'isolation mm 140.
	741.515 Epaisseurs div.
	741.581 Soubassement résist.proj.eau Plinthe métal résist.proj.eau Plinthe sur XPS-laine min. Spécification
