Lenzlinger Doppelböden, Typ DMBO-20

Lenzlinger Söhne AG Doppelböden
  • Lenzlinger Doppelböden, Typ DMBO-20 Bild 1

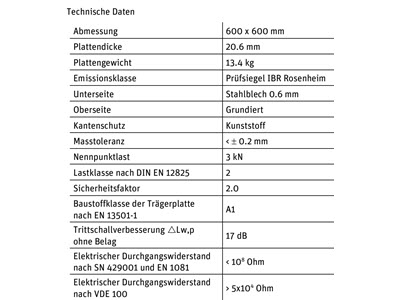

  • Lenzlinger Doppelböden, Typ DMBO-20 Bild 2
Doppelboden-Dünnplatte 20mm aus Mineralstoff für die Verlegung von losen Belägen. Die Unterseite ist mit einem verzinkten Stahlblech belegt. Die Oberseite ist grundiert. Das elastische und schlagfeste Kantenmaterial aus Hart-Kunststoff schützt gut vor mechanischen Beschädigungen.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

2100 Unterkonstruktion Typ 4 2200 Unterkonstruktion Typ 5 Technisches Datenblatt 3431 DMBO-20

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

Es sind keine Links vorhanden.

NPK Positionen

665 Doppel- und Verbunddoppelböden
212.300 Doppelb.Calciumsulfatplatten Mit beschränkter Plattendicke. Rastermass mm 600x600. Doppelbodenplatten aus faserverstärktem Calciumsulfat. Oberseite zur Aufnahme eines Belags. Unterseite roh oder belegt mit korrosionsgeschütztem Stahlblech. Kantenflächen belegt mit Kunststoff.
212.310 Last- und Verschiebungsklasse 1A, Nennpunktlast kN 2, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 20.
212.311 Gesamthöhe bis mm 80.
212.312 Gesamthöhe mm 81 bis 120.
212.313 Übrige Gesamthöhen
212.320 Last- und Verschiebungsklasse 1A, Nennpunktlast kN 2, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 25.
212.321 Gesamthöhe bis mm 80.
212.322 Gesamthöhe mm 81 bis 120.
212.323 Übrige Gesamthöhen
212.330 Last- und Verschiebungsklasse 2A, Nennpunktlast kN 3, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 30.
212.331 Gesamthöhe bis mm 80.
212.332 Gesamthöhe mm 81 bis 150.
212.333 Gesamthöhe mm 151 bis 250.
212.334 Gesamthöhe mm 251 bis 350.
212.335 Gesamthöhe mm 351 bis 450.
212.336 Übrige Gesamthöhen
212.381 Spezifikation
312.300 Doppelb.Calciumsulfatplatten Mit beschränkter Plattendicke. Rastermass mm 600x600. Doppelbodenplatten aus faserverstärktem Calciumsulfat. Oberseite und Unterseite roh oder belegt mit korrosionsgeschütztem Stahlblech. Kantenflächen belegt mit Kunststoff oder angeformt aus ober- und unterseitigem Stahlblech.
312.310 Last- und Verschiebungsklasse 1A, Nennpunktlast kN 2, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 20.
312.311 Gesamthöhe bis mm 80.
312.312 Gesamthöhe mm 81 bis 120.
312.313 Übrige Gesamthöhen
312.320 Last- und Verschiebungsklasse 1A, Nennpunktlast kN 2, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 25.
312.321 Gesamthöhe bis mm 80.
312.322 Gesamthöhe mm 81 bis 120.
312.323 Übrige Gesamthöhen
312.330 Last- und Verschiebungsklasse 2A, Nennpunktlast kN 3, vertikale Verschiebung max. mm 2,5. Plattendicke max. mm 30.
312.331 Gesamthöhe bis mm 80.
312.332 Gesamthöhe mm 81 bis 150.
312.333 Gesamthöhe mm 151 bis 250.
312.334 Gesamthöhe mm 251 bis 350.
312.335 Gesamthöhe mm 351 bis 450.
312.336 Übrige Gesamthöhen
312.381 Spezifikation
