GFB-Gewändeelement GOFL ohne Falz leibungstief
GFB-Gewändeelemente GOFL in qualitativ hochwertiger Ausführung, dienen als architektonisches Gestaltungselement und können in sämtlichen Wärmedämmverbund- systemen eingesetzt werden.

Beschreibung

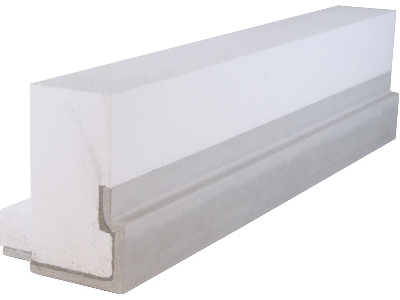

GFB-Gewändeelemente GOFL bestehen aus einem Glasfaserbeton-Gewänderohling mit einem eingeklebten Formteil aus EPS 20 kg/m³.
GOFL steht für Gewändeelemente ohne Falz, leibungstief.
Die Oberflächenbeschaffenheit des Glasfaserbetons ist glatt, die Farbe betongrau mit leicht wolkigen Strukturen. Die stirnseitigen Oberflächen sind gesägt mit leicht gefasten Kanten.

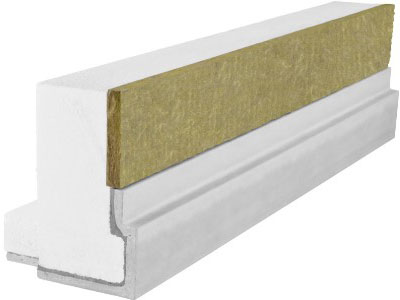

GFB-Gewändeelemente GOFL werden mit allen Ausklinkungen sowie dem Schrägschnitt für die Fensterbank geliefert. Bei GFB-Gewändeelementen GOFL für Wärmedämmverbundsysteme aus Stein- oder Glaswolle wird der EPS-Überstand mit einer Dämmplatte aus Stein- oder Glaswolle kaschiert.

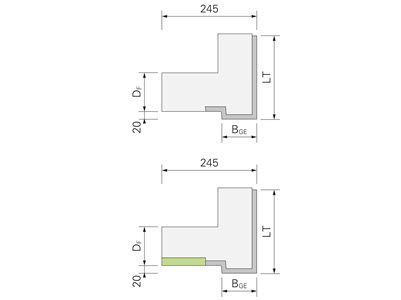

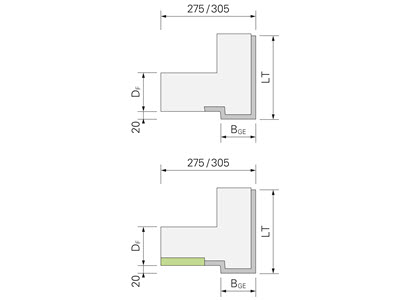

Abmessungen
Dicken DF: 60 - 300 mm
Breiten BGE: 60 / 90 / 120 / 150 mm
Maximale Leibungstiefe LT: 400 mm
Maximale Länge LGE: 3000 mm

Musterleistungsverzeichnis

MLV342_Kapitel_05_Gewaendeelemente_aus_GFB MLV342_Kapitel_05_Gewaendeelemente_aus_GFB

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

342	Verputzte Aussenwärmedämmungen
	272.130 Gewändeelemente EPS o.Falz,inkl.Eckausbildung Gewändeausbildung leibungstief.
	272.131 b mm 90, Dämmdicke mm 120, t bis mm 300, Dämmdicke in Leibung mm 80.
	272.132 Spezifikation
	372.130 Gewändeelemente EPS o.Falz,inkl.Eckausbildung Gewändeausbildung leibungstief.
	372.131 b mm 90, Dämmdicke mm 160, t bis mm 300, Dämmdicke in Leibung mm 80.
	372.132 Spezifikation
	472.130 Gewändeelemente,Kombiplatten o.Falz,inkl.Eckausbildung Gewändeausbildung leibungstief.
	472.131 b mm 90, Dämmdicke mm 120, t bis mm 300, Dämmdicke in Leibung mm 80.
	472.132 Spezifikation
	572.100 Gewändeelem.m.Glasfaserbeton Ohne Falz. Inkl. Eckausbildung und Fensterbankanschlüsse. Befestigung der Elemente nach Angabe Hersteller. Als Mehrleistung zu Fassadenfläche bzw. Leibungen und Stürzen.
	572.101 Spezifikation
