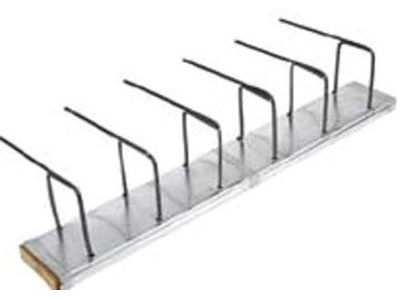

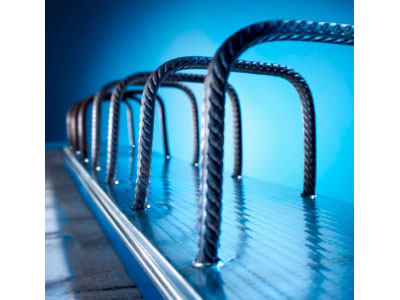

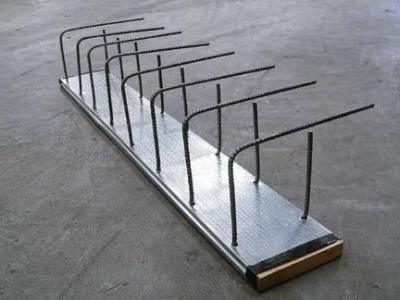

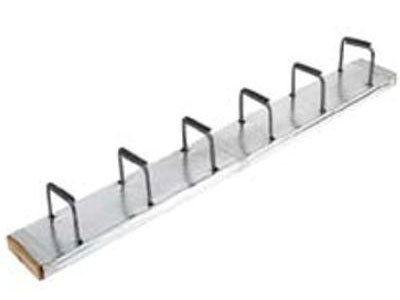

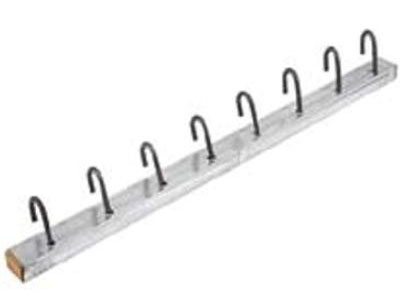

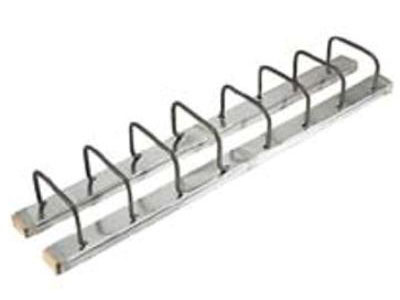

ACITOP®-Bewehrungsanschlüsse wurden für die effiziente Ausbildung von Arbeitsfugen ohne Bewehrungsdurchdringung an Wänden oder Decken entwickelt. Die Bewehrungsdurchdringung wird innerhalb des Kastens durch eine moderne perforierte Abdeckung geschützt, die demontiert und für den nächsten Schritt vor...

ACITOP®-Bewehrungsanschlüsse wurden für die effiziente Ausbildung von Arbeitsfugen ohne Bewehrungsdurchdringung an Wänden oder Decken entwickelt. Die Bewehrungsdurchdringung wird innerhalb des Kastens durch eine moderne perforierte Abdeckung geschützt, die demontiert und für den nächsten Schritt vorbereitet werden kann.

SCHNELL UND EINFACH

Der ACITOP®-Bewehrungsanschluss lässt sich ähnlich wie herkömmliche Rückbiegeanschlüsse einbauen. Als Elementlängen stehen L=1,20 m und L=0,83 m zur Auswahl. Der Kunststoffdeckel auf der Rückseite verhindert zuverlässig das Eindringen von Zementschlämme in den Kasten und kann durch die Perforierung einfach und schnell entfernt werden.

- Das umfangreiche Standardsortiment bietet Lösungen für nahezu jede Anschlusssituation.
- Kurzfristige Verfügbarkeit ab Lager.
- Sondertypen können je nach den spezifischen Anforderungen produziert werden.

HOHE SICHERHEIT UND QUALITÄT

Die verwendeten Bewehrungsstähle entsprechen der Qualität B500B und sind im Register der normkonformen Betonstähle eingetragen. Die Verankerungslängen und Bewehrungsüberdeckungen sind auf die Anforderungen der SIA 262 ausgelegt. Die Querkraftübertragung erfolgt gemäss dem Prinzip zusammengesetzter Bauteile gemäss SIA 262 – 4.3.4.3 (2013). Der ACITOP®- Bewehrungsanschluss wird daher als glatte Fuge eingestuft.

- Die Mindestverankerungslängen gemäss SIA 262 werden gewährleistet.
- Hohe Verlegesicherheit durch präzise definierte Teilung und Durchmesser.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

ACITOP - Auschreibungstexte ACITOP Technische Dokumentation

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	543.100 Bewehrungsanschlüsse Einschnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.110 Stahl B500, Bauteildicke bis m 0,20.
	543.111 Masse bis kg/m 5,0.
	543.112 Masse kg/m 5,1 bis 7,5.
	543.113 Masse kg/m 7,6 bis 10,0.
	543.114 Masse kg/m 10,1 bis 15,0.
	543.115 Uebrige Massen
	543.120 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.121 Masse bis kg/m 5,0.
	543.122 Masse kg/m 5,1 bis 7,5.
	543.123 Masse kg/m 7,6 bis 10,0.
	543.124 Masse kg/m 10,1 bis 15,0.
	543.125 Uebrige Massen
	543.131 Spezifikation
	543.200 Bewehrungsanschlüsse Zweischnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.210 Stahl B500, Bauteildicke bis m 0,20.
	543.211 Masse bis kg/m 5,0.
	543.212 Masse kg/m 5,1 bis 7,5.
	543.213 Masse kg/m 7,6 bis 10,0.
	543.214 Masse kg/m 10,1 bis 15,0.
	543.215 Uebrige Massen
	543.220 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.221 Masse bis kg/m 5,0.
	543.222 Masse kg/m 5,1 bis 7,5.
	543.223 Masse kg/m 7,6 bis 10,0.
	543.224 Masse kg/m 10,1 bis 15,0.
	543.225 Uebrige Massen
	543.231 Spezifikation
	543.301 Bewehrungen:Ortbetonbau Bewehrungszubehör,-anschlüsse Bewehrungsanschlüsse Uebrige
