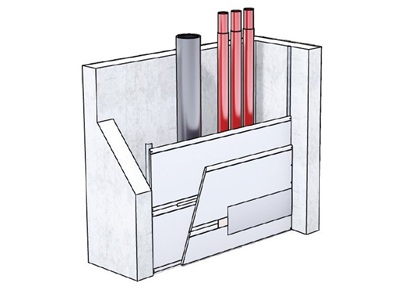

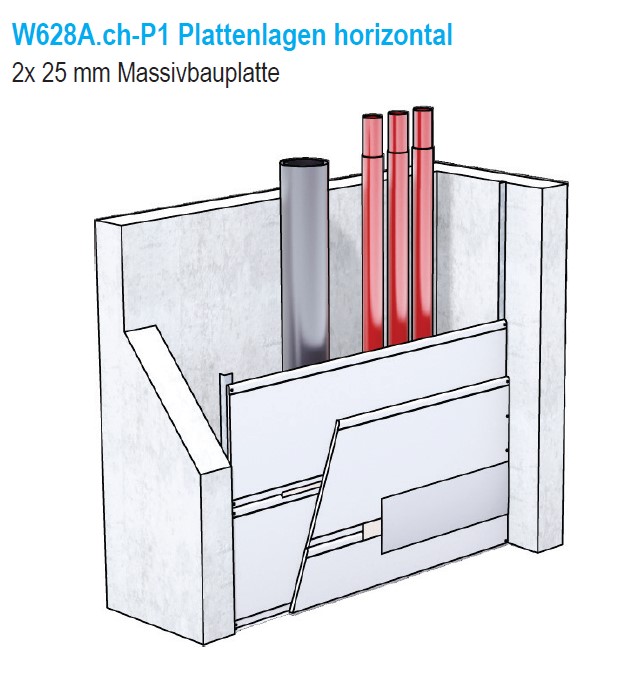

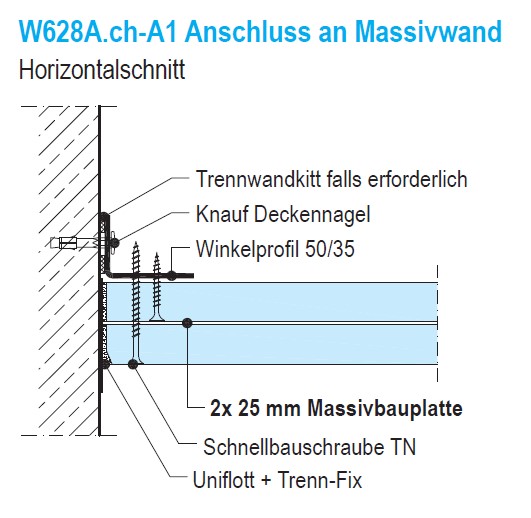

W628A.ch - Knauf Schachtwand - Freispannend

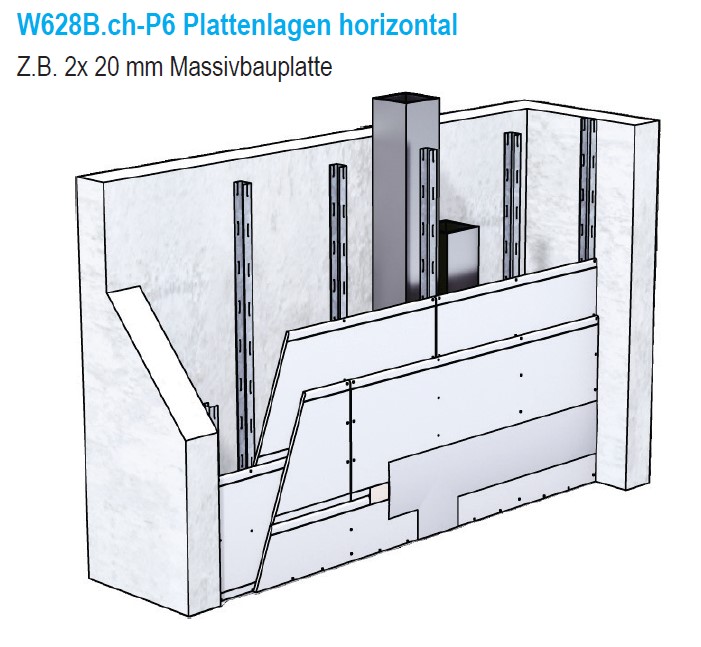

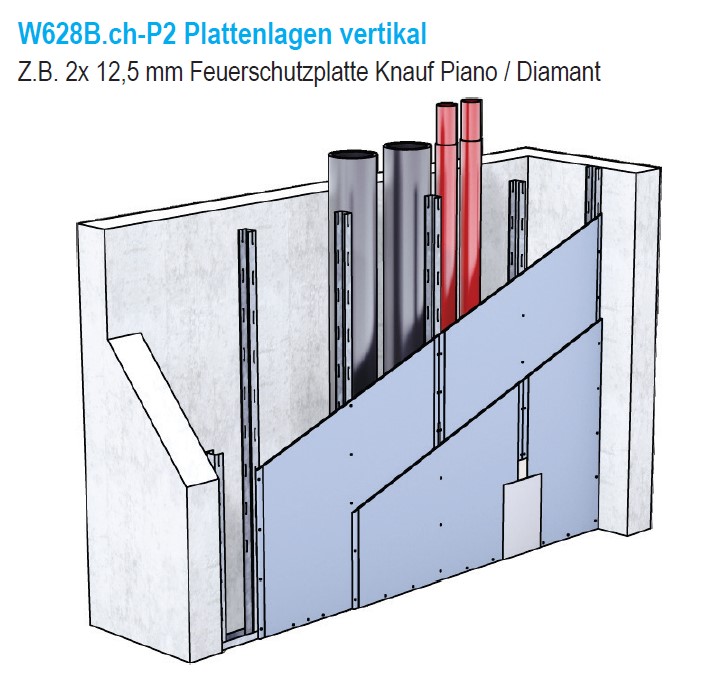

W628B.ch - Knauf Schachtwand - Ständerwerk mit CW-Profilen

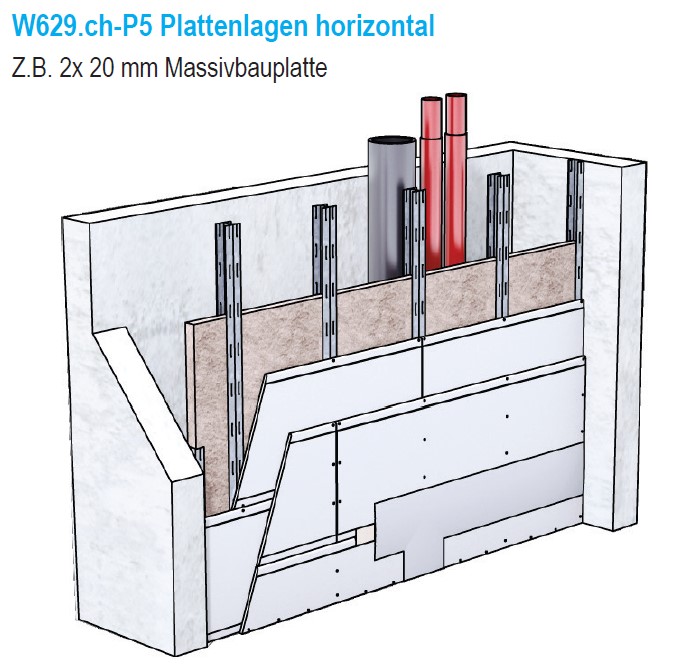

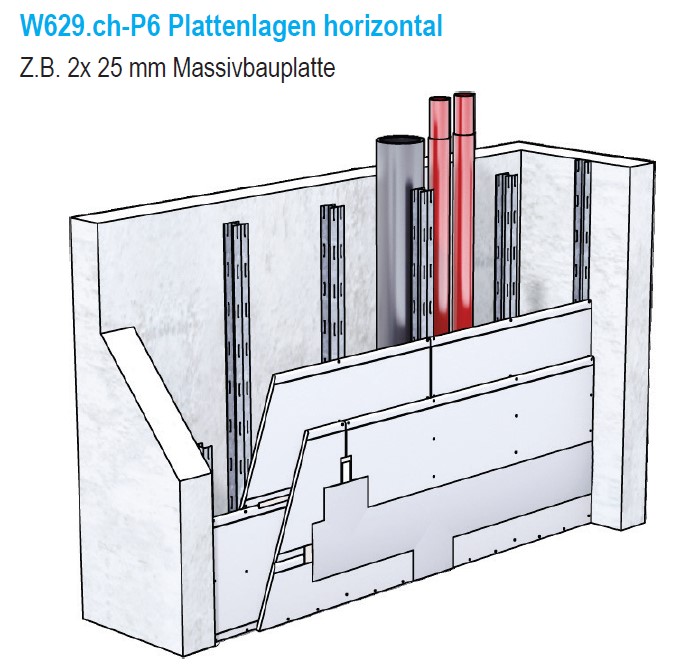

W629.ch  - Knauf Schachtwand - Ständerwerk mit CW-Doppelprofilen

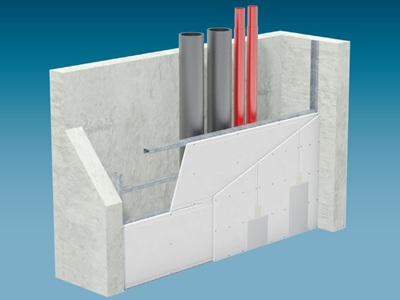

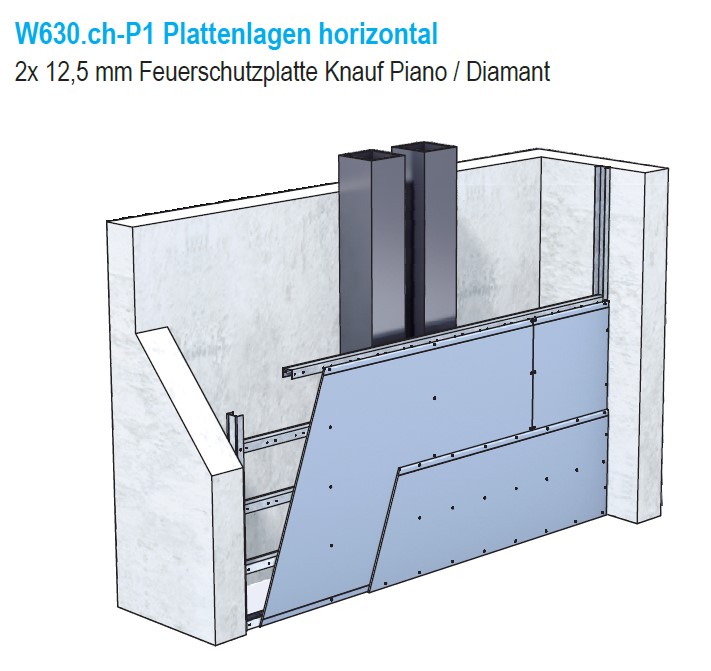

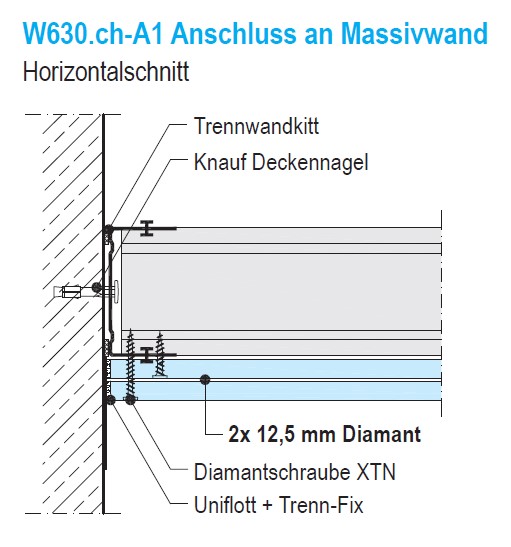

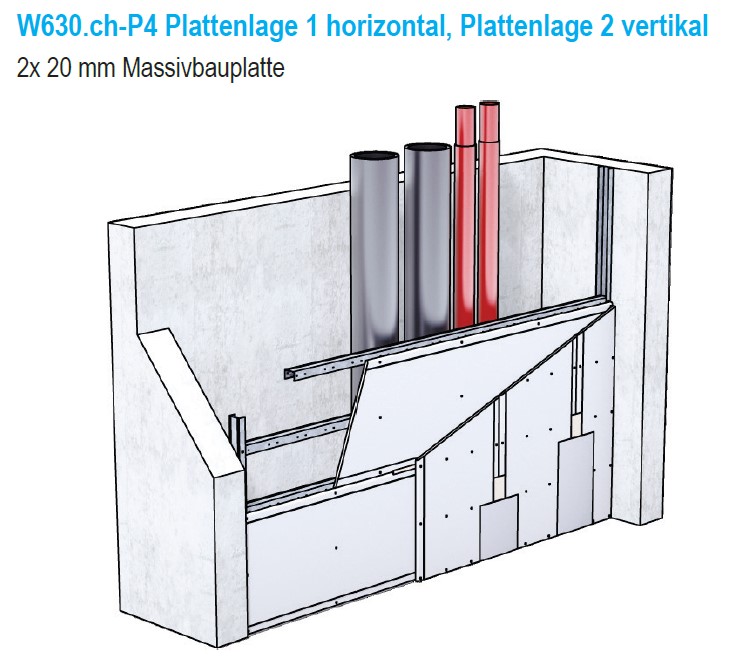

W630.ch  - Knauf Schachtwand - Riegelwerk mit CW-Profilen
W635.ch  - Knauf Schachtwand - Ständerw...

W62.ch   - Knauf Schachtwände
W628A.ch - Knauf Schachtwand - Freispannend
W628B.ch - Knauf Schachtwand - Ständerwerk mit CW-Profilen
W629.ch  - Knauf Schachtwand - Ständerwerk mit CW-Doppelprofilen
W630.ch  - Knauf Schachtwand - Riegelwerk mit CW-Profilen
W635.ch  - Knauf Schachtwand - Ständerwerk mit UW-Doppelprofilen

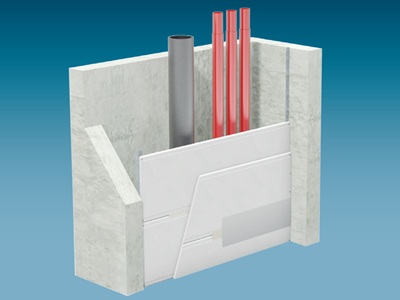

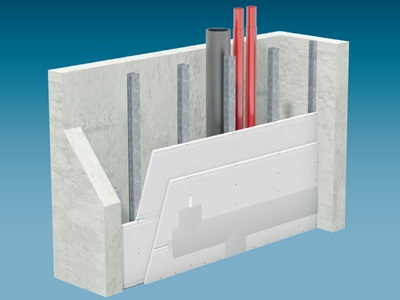

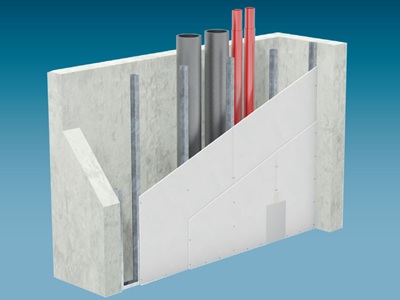

Knauf Schachtwände sind einseitig beplankte Metallständerwände mit Feuerwiderstandsklasse zum brand- und ggf. schallschutztechnischen Raumabschluss von
Installationsschächten.
Der Brandschutz ist sowohl von innen (Brand im Schacht, Schutz vor Übergreifen auf die umgebenden Räume) als auch von aussen (Schutz der Installationen sowie der Brandübertragung auf andere Stockwerke) gewährleistet.
Knauf Schachtwände bestehen aus einer Metall-Unterkonstruktion und einer einseitig aufgeschraubten zweilagigen Beplankung aus Knauf Platten.
Die Unterkonstruktion wird umlaufend (bei W628A.ch nur seitlich) mit den angrenzenden Bauteilen verbunden.

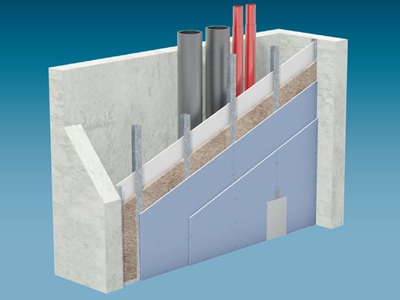

In die Unterkonstruktion können je nach System Dämmstoffe für Schall- und Wärmeschutz eingebaut werden.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

W62.ch - Knauf Schachtwände

Technische Zeichnung / CAD / BIM

W628A.ch - GKF W628B.ch W628B.ch - Diamant - GKF W629.ch - Diamant - GKF W630.ch W635.ch

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	510.000 Schachtwände aus Gipsplatten Ohne andere Angaben gilt: Unterkonstruktion aus verzinkten Stahlblechprofilen. Unterkonstruktion und Beplankung nach Angaben Systemhersteller.
	511.000 Schachtwände erstellen. Einfaches Ständerwerk aus Metall. Ohne Dämmung. Beplankung einseitig 2 Lagen Gipsplatten.
	511.100 Profile UW und CW, mm 50x0,6.
	511.110 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Feuerwiderstandsklasse EI 30.
	511.111 Höhe m 1,51 bis 3,00.
	511.112 Spezifikation
	511.120 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Feuerwiderstandsklasse EI 60.
	511.121 Höhe m 1,51 bis 3,00.
	511.122 Spezifikation
	511.130 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 90,0. Feuerwiderstandsklasse EI 90.
	511.131 Höhe m 1,51 bis 3,00.
	511.132 Spezifikation
	511.140 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 90.
	511.141 Höhe m 1,51 bis 3,00.
	511.142 Spezifikation
	511.181 Spezifikation
	511.200 Profile UW und CW, mm 75x0,6.
	511.210 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 30.
	511.211 Höhe m 1,51 bis 3,00.
	511.212 Spezifikation
	511.220 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Feuerwiderstandsklasse EI 60.
	511.221 Höhe m 1,51 bis 3,00.
	511.222 Spezifikation
	511.230 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 115,0. Feuerwiderstandsklasse EI 90.
	511.231 Höhe m 1,51 bis 3,00.
	511.232 Spezifikation
	511.240 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 90.
	511.241 Höhe m 1,51 bis 3,00.
	511.242 Spezifikation
	511.281 Spezifikation
	511.300 Profile UW und CW, mm 100x0,6.
	511.310 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 30.
	511.311 Höhe m 1,51 bis 3,00.
	511.312 Höhe m 3,01 bis 4,00.
	511.313 Spezifikation
	511.320 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Feuerwiderstandsklasse EI 60.
	511.321 Höhe m 1,51 bis 3,00.
	511.322 Höhe m 3,01 bis 4,00.
	511.323 Spezifikation
	511.330 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 140,0. Feuerwiderstandsklasse EI 90.
	511.331 Höhe m 1,51 bis 3,00.
	511.332 Höhe m 3,01 bis 4,00.
	511.333 Spezifikation
	511.340 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 150,0. Feuerwiderstandsklasse EI 90.
	511.341 Höhe m 1,51 bis 3,00.
	511.342 Höhe m 3,01 bis 4,00.
	511.343 Spezifikation
	511.381 Spezifikation
	511.400 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 50x0,6.
	511.410 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Feuerwiderstandsklasse EI 30.
	511.411 Höhe m 1,51 bis 3,00.
	511.412 Spezifikation
	511.420 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Feuerwiderstandsklasse EI 60.
	511.421 Höhe m 1,51 bis 3,00.
	511.422 Spezifikation
	511.430 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 90,0. Feuerwiderstandsklasse EI 90.
	511.431 Höhe m 1,51 bis 3,00.
	511.432 Spezifikation
	511.440 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 90.
	511.441 Höhe m 1,51 bis 3,00.
	511.442 Spezifikation
	511.481 Spezifikation
	511.500 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 75x0,6.
	511.510 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 30.
	511.511 Höhe m 1,51 bis 3,00.
	511.512 Spezifikation
	511.520 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Feuerwiderstandsklasse EI 60.
	511.521 Höhe m 1,51 bis 3,00.
	511.522 Spezifikation
	511.530 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 115,0. Feuerwiderstandsklasse EI 90.
	511.531 Höhe m 1,51 bis 3,00.
	511.532 Spezifikation
	511.540 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 90.
	511.541 Höhe m 1,51 bis 3,00.
	511.542 Spezifikation
	511.581 Spezifikation
	511.600 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 100x0,6.
	511.610 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 30.
	511.611 Höhe m 1,51 bis 3,00.
	511.612 Höhe m 3,01 bis 4,00.
	511.613 Spezifikation
	511.620 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Feuerwiderstandsklasse EI 60.
	511.621 Höhe m 1,51 bis 3,00.
	511.622 Höhe m 3,01 bis 4,00.
	511.623 Spezifikation
	511.630 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 140,0. Feuerwiderstandsklasse EI 90.
	511.631 Höhe m 1,51 bis 3,00.
	511.632 Höhe m 3,01 bis 4,00.
	511.633 Spezifikation
	511.640 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 150,0. Feuerwiderstandsklasse EI 90.
	511.641 Höhe m 1,51 bis 3,00.
	511.642 Höhe m 3,01 bis 4,00.
	511.643 Spezifikation
	511.681 Spezifikation
	511.801 Übrige
	512.000 Schachtwände erstellen. Einfaches Ständerwerk aus Metall. Mit Dämmung. Beplankung einseitig 2 Lagen Gipsplatten.
	512.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle, Dicke mm 40.
	512.110 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.111 Höhe m 1,51 bis 3,00.
	512.112 Spezifikation
	512.120 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	512.121 Höhe m 1,51 bis 3,00.
	512.122 Spezifikation
	512.130 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 90,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.131 Höhe m 1,51 bis 3,00.
	512.132 Spezifikation
	512.140 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 40. Feuerwiderstandsklasse EI 90.
	512.141 Höhe m 1,51 bis 3,00.
	512.142 Spezifikation
	512.181 Spezifikation
	512.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle, Dicke mm 60.
	512.210 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.211 Höhe m 1,51 bis 3,00.
	512.212 Spezifikation
	512.220 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	512.221 Höhe m 1,51 bis 3,00.
	512.222 Spezifikation
	512.230 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 115,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.231 Höhe m 1,51 bis 3,00.
	512.232 Spezifikation
	512.240 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 42. Feuerwiderstandsklasse EI 90.
	512.241 Höhe m 1,51 bis 3,00.
	512.242 Spezifikation
	512.281 Spezifikation
	512.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle, Dicke mm 80.
	512.310 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.311 Höhe m 1,51 bis 3,00.
	512.312 Höhe m 3,01 bis 4,00.
	512.313 Spezifikation
	512.320 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 38. Feuerwiderstandsklasse EI 60.
	512.321 Höhe m 1,51 bis 3,00.
	512.322 Höhe m 3,01 bis 4,00.
	512.323 Spezifikation
	512.330 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 140,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.331 Höhe m 1,51 bis 3,00.
	512.332 Höhe m 3,01 bis 4,00.
	512.333 Spezifikation
	512.340 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 150,0. Bewertetes Schalldämmmass Rw min. dB 42. Feuerwiderstandsklasse EI 90.
	512.341 Höhe m 1,51 bis 3,00.
	512.342 Höhe m 3,01 bis 4,00.
	512.343 Spezifikation
	512.381 Spezifikation
	512.400 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 50x0,6. Dämmen mit Mineralwolle, Dicke mm 40.
	512.410 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.411 Höhe m 1,51 bis 3,00.
	512.412 Spezifikation
	512.420 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	512.421 Höhe m 1,51 bis 3,00.
	512.422 Spezifikation
	512.430 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 90,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.431 Höhe m 1,51 bis 3,00.
	512.432 Spezifikation
	512.440 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.441 Höhe m 1,51 bis 3,00.
	512.442 Spezifikation
	512.481 Spezifikation
	512.500 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 75x0,6. Dämmen mit Mineralwolle, Dicke mm 60.
	512.510 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.511 Höhe m 1,51 bis 3,00.
	512.512 Spezifikation
	512.520 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	512.521 Höhe m 1,51 bis 3,00.
	512.522 Spezifikation
	512.530 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 115,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.531 Höhe m 1,51 bis 3,00.
	512.532 Spezifikation
	512.540 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 42. Feuerwiderstandsklasse EI 90.
	512.541 Höhe m 1,51 bis 3,00.
	512.542 Spezifikation
	512.581 Spezifikation
	512.600 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 100x0,6. Dämmen mit Mineralwolle, Dicke mm 80.
	512.610 Gipsplatten Typ DF, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	512.611 Höhe m 1,51 bis 3,00.
	512.612 Höhe m 3,01 bis 4,00.
	512.613 Spezifikation
	512.620 Gipsplatten Typ DF, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 38. Feuerwiderstandsklasse EI 60.
	512.621 Höhe m 1,51 bis 3,00.
	512.622 Höhe m 3,01 bis 4,00.
	512.623 Spezifikation
	512.630 Gipsplatten Typ DF, Dicke mm 20,0. Schachtwand Dicke mm 140,0. Bewertetes Schalldämmmass Rw min. dB 41. Feuerwiderstandsklasse EI 90.
	512.631 Höhe m 1,51 bis 3,00.
	512.632 Höhe m 3,01 bis 4,00.
	512.633 Spezifikation
	512.640 Gipsplatten Typ DF, Dicke mm 25,0. Schachtwand Dicke mm 150,0. Bewertetes Schalldämmmass Rw min. dB 42. Feuerwiderstandsklasse EI 90.
	512.641 Höhe m 1,51 bis 3,00.
	512.642 Höhe m 3,01 bis 4,00.
	512.643 Spezifikation
	512.681 Spezifikation
	512.801 Übrige
	513.000 Schachtwände erstellen. Einfaches Ständerwerk aus Metall. Ohne Dämmung. Beplankung einseitig 2 Lagen Hartgipsplatten.
	513.100 Profile UW und CW, mm 50x0,6.
	513.110 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Feuerwiderstandsklasse EI 30.
	513.111 Höhe m 1,51 bis 3,00.
	513.112 Spezifikation
	513.120 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Feuerwiderstandsklasse EI 60.
	513.121 Höhe m 1,51 bis 3,00.
	513.122 Spezifikation
	513.181 Spezifikation
	513.200 Profile UW und CW, mm 75x0,6.
	513.210 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 30.
	513.211 Höhe m 1,51 bis 3,00.
	513.212 Spezifikation
	513.220 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Feuerwiderstandsklasse EI 60.
	513.221 Höhe m 1,51 bis 3,00.
	513.222 Spezifikation
	513.281 Spezifikation
	513.300 Profile UW und CW, mm 100x0,6.
	513.310 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 30.
	513.311 Höhe m 1,51 bis 3,00.
	513.312 Höhe m 3,01 bis 4,00.
	513.313 Spezifikation
	513.320 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Feuerwiderstandsklasse EI 60.
	513.321 Höhe m 1,51 bis 3,00.
	513.322 Höhe m 3,01 bis 4,00.
	513.323 Spezifikation
	513.381 Spezifikation
	513.400 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 50x0,6.
	513.410 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Feuerwiderstandsklasse EI 30.
	513.411 Höhe m 1,51 bis 3,00.
	513.412 Spezifikation
	513.420 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Feuerwiderstandsklasse EI 60.
	513.421 Höhe m 1,51 bis 3,00.
	513.422 Spezifikation
	513.481 Spezifikation
	513.500 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 75x0,6.
	513.510 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Feuerwiderstandsklasse EI 30.
	513.511 Höhe m 1,51 bis 3,00.
	513.512 Spezifikation
	513.520 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Feuerwiderstandsklasse EI 60.
	513.521 Höhe m 1,51 bis 3,00.
	513.522 Spezifikation
	513.581 Spezifikation
	513.600 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 100x0,6.
	513.610 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Feuerwiderstandsklasse EI 30.
	513.611 Höhe m 1,51 bis 3,00.
	513.612 Höhe m 3,01 bis 4,00.
	513.613 Spezifikation
	513.620 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Feuerwiderstandsklasse EI 60.
	513.621 Höhe m 1,51 bis 3,00.
	513.622 Höhe m 3,01 bis 4,00.
	513.623 Spezifikation
	513.681 Spezifikation
	513.801 Übrige
	514.000 Schachtwände erstellen. Einfaches Ständerwerk aus Metall. Mit Dämmung. Beplankung einseitig 2 Lagen Hartgipsplatten.
	514.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle, Dicke mm 40.
	514.110 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.111 Höhe m 1,51 bis 3,00.
	514.112 Spezifikation
	514.120 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	514.121 Höhe m 1,51 bis 3,00.
	514.122 Spezifikation
	514.181 Spezifikation
	514.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle, Dicke mm 60.
	514.210 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.211 Höhe m 1,51 bis 3,00.
	514.212 Spezifikation
	514.220 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	514.221 Höhe m 1,51 bis 3,00.
	514.222 Spezifikation
	514.281 Spezifikation
	514.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle, Dicke mm 80.
	514.310 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 39. Feuerwiderstandsklasse EI 30.
	514.311 Höhe m 1,51 bis 3,00.
	514.312 Höhe m 3,01 bis 4,00.
	514.313 Spezifikation
	514.320 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 38. Feuerwiderstandsklasse EI 60.
	514.321 Höhe m 1,51 bis 3,00.
	514.322 Höhe m 3,01 bis 4,00.
	514.323 Spezifikation
	514.381 Spezifikation
	514.400 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 50x0,6. Dämmen mit Mineralwolle, Dicke mm 40.
	514.410 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.411 Höhe m 1,51 bis 3,00.
	514.412 Spezifikation
	514.420 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	514.421 Höhe m 1,51 bis 3,00.
	514.422 Spezifikation
	514.481 Spezifikation
	514.500 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 75x0,6. Dämmen mit Mineralwolle, Dicke mm 60.
	514.510 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.511 Höhe m 1,51 bis 3,00.
	514.512 Spezifikation
	514.520 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 60.
	514.521 Höhe m 1,51 bis 3,00.
	514.522 Spezifikation
	514.581 Spezifikation
	514.600 Profile UW und Doppelprofile aus CW-Profilen, Rücken an Rücken montiert, mm 100x0,6. Dämmen mit Mineralwolle, Dicke mm 80.
	514.610 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Schachtwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.611 Höhe m 1,51 bis 3,00.
	514.612 Höhe m 3,01 bis 4,00.
	514.613 Spezifikation
	514.620 Hartgipsplatten Typ DFIR, Dicke mm 15,0. Schachtwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 37. Feuerwiderstandsklasse EI 30.
	514.621 Höhe m 1,51 bis 3,00.
	514.622 Höhe m 3,01 bis 4,00.
	514.623 Spezifikation
	514.681 Spezifikation
	514.801 Übrige
	515.000 Schachtwände erstellen, freispannend. Breite max. m 2,00. Randanschlüsse mit Winkelprofilen. Beplankung 2 Lagen Gipsplatten.
	515.100 Winkelprofil. Ohne Dämmung.
	515.110 Gipsplatten Typ DF, Dicke mm 20,0 bis 25,0. Schachtwand Dicke mm 40,0 bis 50,0. Feuerwiderstandsklasse EI 90.
	515.111 Höhe m 1,51 bis 3,00.
	515.112 Höhe m 3,01 bis 4,00.
	515.113 Spezifikation
	515.181 Spezifikation
	515.801 Übrige
