Doppelbodenplatte aus Mineralstoff für die Verlegung von losen Belägen. Die Unter- und Oberseite ist grundiert. Das elastische und schlagfeste Kantenmaterial aus Hart- Kunststoff schützt gut vor mechanischen Beschädigungen.

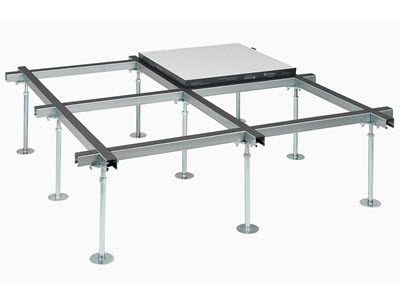

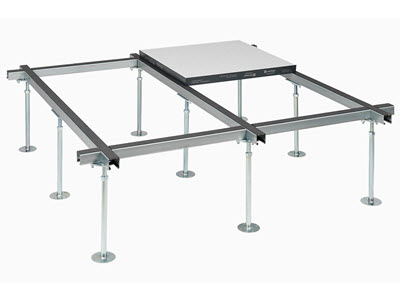

Die Unterkonstruktion Typ 8 basiert auf einem Trägersystem aus Längs- und Querträgern im Raster 600 x 600 mm, die mittels Ankerschrauben kraftschlüssig mit den Stützen verbunden sind. Auch ohne Platten absorbiert das System Zug- und Schubkräfte. Es eignet sich für Einbauhöhen von 300 bis 2000 mm. Mit verschiedenen Profilgrössen passt man Tragfähigkeit oder Stützenabstand den jeweiligen Bedürfnissen an. Zur Überbrückung von Kanälen und Leitungen lassen sich Stützen auch ausserhalb des Rasters platzieren. Je nach Aufbau der Doppelbodenplatten beträgt die Flächenlast 15 bis 40 kN/m2.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

2500 Unterkonstruktion Typ 8 3313 Doppelbodenplatte Mineral o. Belag 34

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Submissionsvorlage PMOO-34

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

665	Doppel- und Verbunddoppelböden
	322.110 Doppelb.Calciumsulfatplatten Rastermass Stützen mm 600x600 Last- und Verschiebungsklasse 2A, Nennpunktlast kN 3, vertikale Verschiebung max. mm 2,5.
	322.111 Gesamthöhe bis mm 350.
	322.112 Gesamthöhe mm 351 bis 450.
	322.113 Gesamthöhe mm 451 bis 550.
	322.114 Gesamthöhe mm 551 bis 650.
	322.115 Gesamthöhe mm 651 bis 850.
	322.116 Gesamthöhe mm 851 bis 1'050.
	322.117 Übrige Gesamthöhen
	322.120 Doppelb.Calciumsulfatplatten Rastermass Stützen mm 600x600 Last- und Verschiebungsklasse 3A, Nennpunktlast kN 4, vertikale Verschiebung max. mm 2,5.
	322.121 Gesamthöhe bis mm 350.
	322.122 Gesamthöhe mm 351 bis 450.
	322.123 Gesamthöhe mm 451 bis 550.
	322.124 Gesamthöhe mm 551 bis 650.
	322.125 Gesamthöhe mm 651 bis 850.
	322.126 Gesamthöhe mm 851 bis 1'050.
	322.127 Übrige Gesamthöhen
	322.181 Doppelb.m.Stützen,C-Profilen Doppelb.Calciumsulfatplatten Rastermass Stützen mm 600x600 Spezifikation
