Konventionelle Bewehrungsanschlüsse ACITOP® bieten eine minimale Schubübertragung. Die schachbrettartige Pyramidenform des PYRATOP®-Blechprofils, die für eine optimale Schubübertragung entwickelt wurde, gewährleistet eine biaxiale Schubkraftübertragung sowohl quer als auch längs zur Arbeitsfuge. Dad...

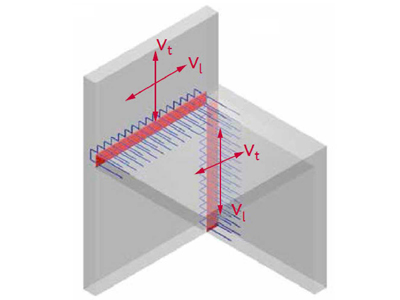

Konventionelle Bewehrungsanschlüsse ACITOP® bieten eine minimale Schubübertragung. Die schachbrettartige Pyramidenform des PYRATOP®-Blechprofils, die für eine optimale Schubübertragung entwickelt wurde, gewährleistet eine biaxiale Schubkraftübertragung sowohl quer als auch längs zur Arbeitsfuge. Dadurch können neben den Haupttragkräften auch Kräfte in sekundärer Richtung, wie zum Beispiel aus Erdbeben, Wind oder Erddruck, sicher übertragen werden.

RATIONELLES ARBEITEN

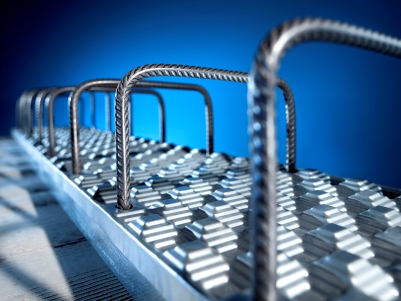

Durch die Kombination der beiden Produkte, Bewehrungsanschluss ACITIOP® und PYRAX® Blech, können die Arbeitsabläufe effizienter gestaltet werden.

-Durch das eingebaute PYRAX® Blech entfällt das Aufrauen der Arbeitsfuge.
-Keine zusätzlichen Dorne oder unterschiedlichen Kastenformen erforderlich.
-Keine Verwechslungsgefahr dank richtungsunabhängiger Verzahnung.
-Umfangreicher 3D-Bauteilkatalog in Allplan und als Plugin für Revit sowie weitere CAD-Systeme verfügbar.

HÖCHSTE QUERKRAFTÜBERTRAGUNG

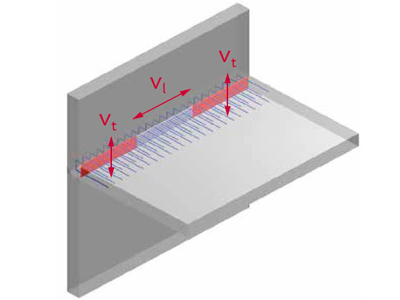

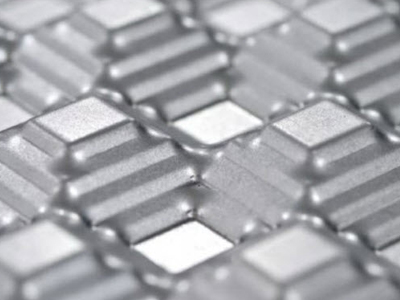

Die schachbrettartig angeordneten Pyramidenstümpfe gewährleisten ein Maximum an richtungsunabhängiger Querkraftübertragung. Dadurch können neben den Hauptkräften auch Kräfte in sekundärer Richtung, wie zum Beispiel aus Erdbeben, Wind oder Erddruck, sicher übertragen werden.

-Hoher Querkraftwiderstand von mindestens 85% eines monolithischen Stahlbetonbauteils ohne Biegebeanspruchung.

BREITER EINSATZBEREICH

Das breit gefächerte Standardsortiment ermöglicht Lösungen für nahezu jede Anschlusssituation, und die Produkte sind in hoher Verfügbarkeit ab unserem Lager erhältlich. Sondertypen mit objektspezifischen Abmessungen sind bei Bedarf schnell ab dem Produktionsstandort Regensdorf verfügbar.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

PYRATOP® Ausschreibungstexte PYRATOP® Technische Dokumentation

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	543.100 Bewehrungsanschlüsse Einschnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.110 Stahl B500, Bauteildicke bis m 0,20.
	543.111 Masse bis kg/m 5,0.
	543.112 Masse kg/m 5,1 bis 7,5.
	543.113 Masse kg/m 7,6 bis 10,0.
	543.114 Masse kg/m 10,1 bis 15,0.
	543.115 Uebrige Massen
	543.120 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.121 Masse bis kg/m 5,0.
	543.122 Masse kg/m 5,1 bis 7,5.
	543.123 Masse kg/m 7,6 bis 10,0.
	543.124 Masse kg/m 10,1 bis 15,0.
	543.125 Uebrige Massen
	543.131 Spezifikation
	543.200 Bewehrungsanschlüsse Zweischnittig, mit und ohne Endhaken, liefern und an Schalung befestigen, inkl. Nebenarbeiten. Alle Formen und Baulängen.
	543.210 Stahl B500, Bauteildicke bis m 0,20.
	543.211 Masse bis kg/m 5,0.
	543.212 Masse kg/m 5,1 bis 7,5.
	543.213 Masse kg/m 7,6 bis 10,0.
	543.214 Masse kg/m 10,1 bis 15,0.
	543.215 Uebrige Massen
	543.220 Stahl B500, Bauteildicke m 0,21 bis 0,30.
	543.221 Masse bis kg/m 5,0.
	543.222 Masse kg/m 5,1 bis 7,5.
	543.223 Masse kg/m 7,6 bis 10,0.
	543.224 Masse kg/m 10,1 bis 15,0.
	543.225 Uebrige Massen
	543.231 Spezifikation
	543.301 Bewehrungen:Ortbetonbau Bewehrungszubehör,-anschlüsse Bewehrungsanschlüsse Uebrige
