D281.ch - Knauf Plattendecken AQUAPANEL® - Holz-Unterkonstruktion
AQUAPANELR Cement Board werden auf eine Holz-Unterkonstruktion aus Grund- und Traglatten (doppelter Lattenrost) oder nur Traglatten (einfacher Lattenrost) geschraubt. Die Befestigung der Unterkonstruktion erfolgt mit Abhängern oder di...

D281.ch - Knauf Plattendecken AQUAPANEL® - Holz-Unterkonstruktion
AQUAPANELR Cement Board werden auf eine Holz-Unterkonstruktion aus Grund- und Traglatten (doppelter Lattenrost) oder nur Traglatten (einfacher Lattenrost) geschraubt. Die Befestigung der Unterkonstruktion erfolgt mit Abhängern oder direkt mit geeigneten Befestigungsmitteln an der Rohdecke.

D282.ch - Knauf Plattendecken AQUAPANEL® - Metall-Unterkonstruktion
AQUAPANELR Cement Board werden auf eine Metall-Unterkonstruktion aus Grund- und Tragprofilen (doppelter Profilrost) aus Stahlblechprofilen CD 60/27 geschraubt. Die Befestigung der Unterkonstruktion erfolgt mit Abhängern an der Rohdecke.

D286.ch - Knauf Plattendecken AQUAPANEL® - Metall-Unterkonstruktion weitspannend
AQUAPANELR Cement Board werden auf eine Metall- Unterkonstruktion aus Grundprofilen UA 50/40 und Tragprofilen CD 60/27 geschraubt. Die Befestigung der Unterkonstruktion erfolgt mit Abhängern an der Rohdecke. Bei diesem System können besonders grosse Abhängerabstände, z. B. bei Installationen im Deckenhohlraum oder bei grossen Trägerabständen realisiert werden.

D288.ch - Knauf Plattendecken AQUAPANEL® - Metall-Unterkonstruktion Hutprofil
Die Befestigung der AQUAPANELR Cement Board erfolgt auf einer Unterkonstruktion aus Hutprofilen, die wiederum mit Knauf Deckennagel direkt an die Rohdecke befestigt werden. Bei diesem System können besonders niedrige Abhängehöhen realisiert werden.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

D28.ch - Knauf Plattendecken AQUAPANEL®

Technische Zeichnung / CAD / BIM

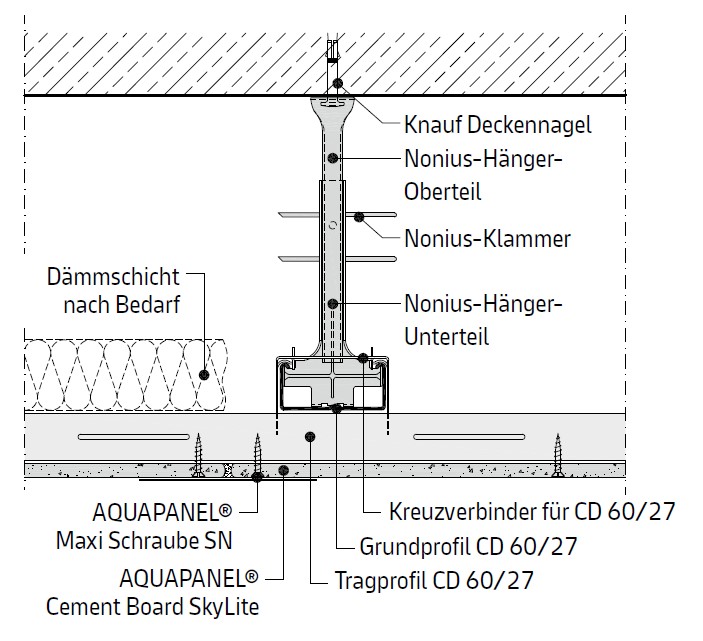

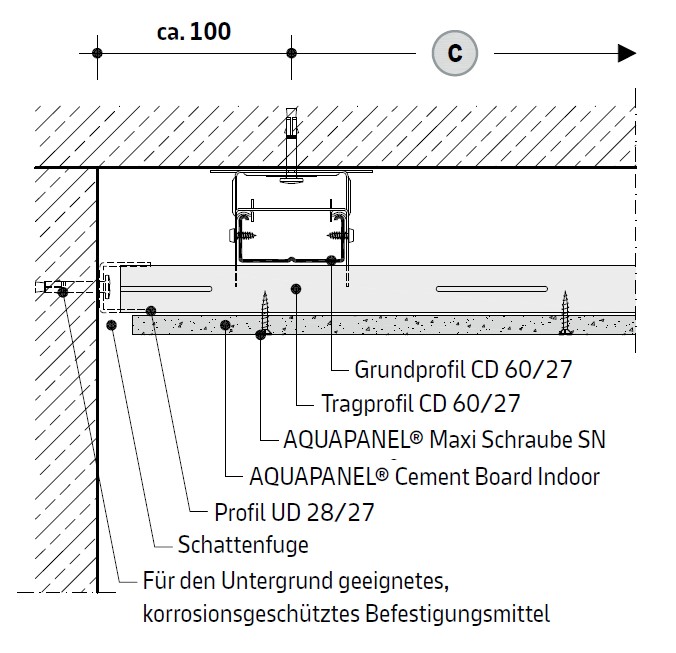

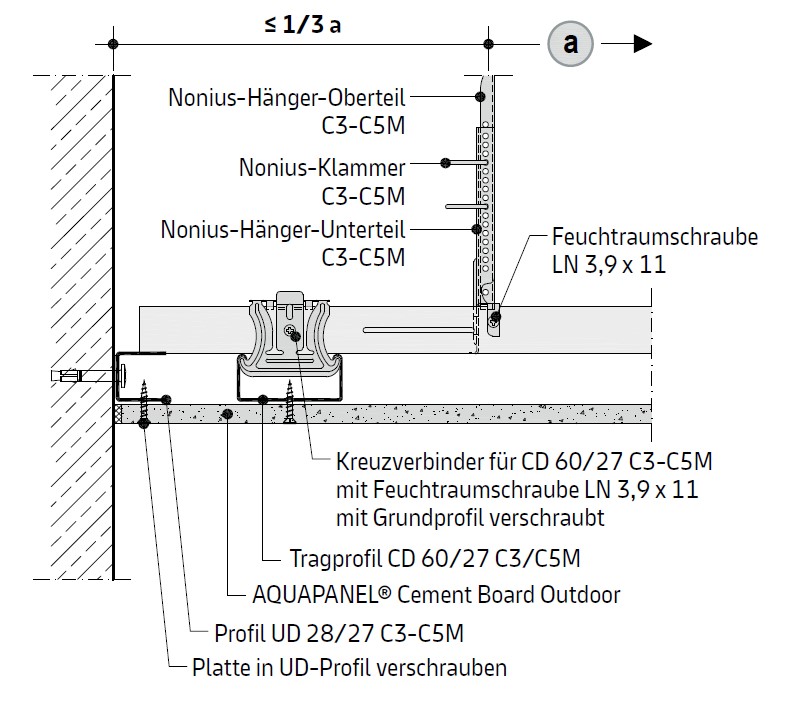

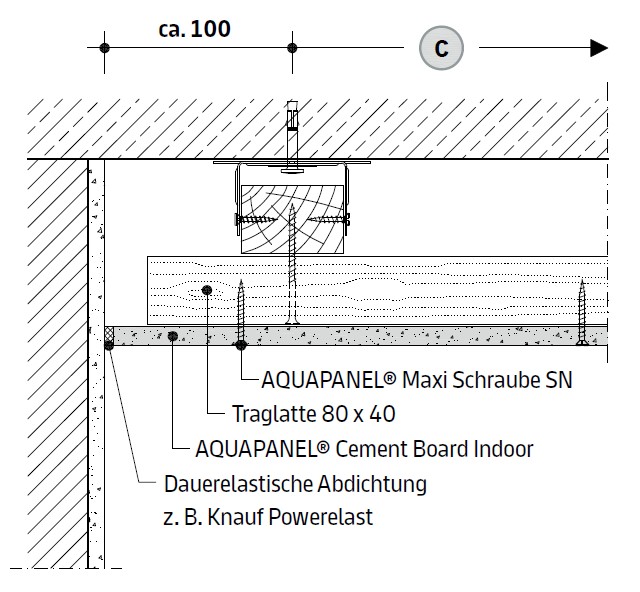

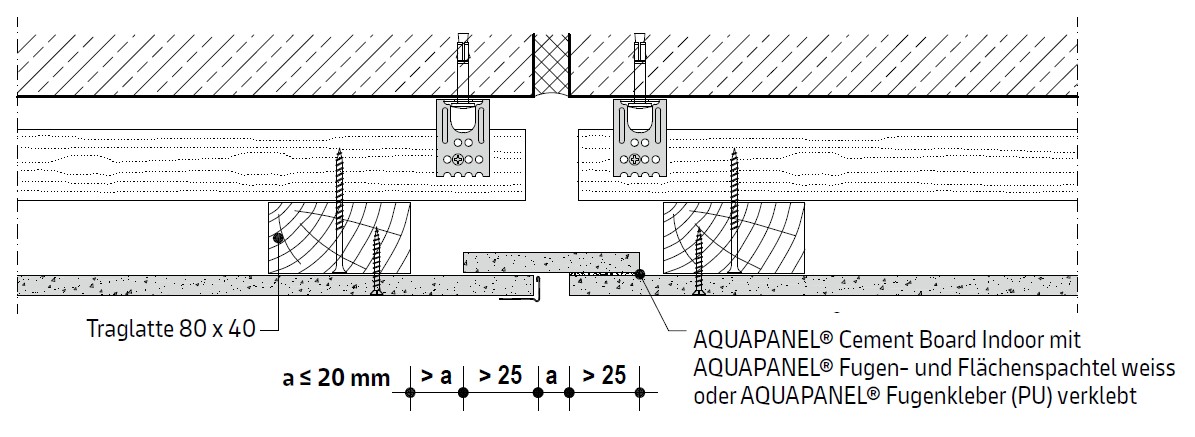

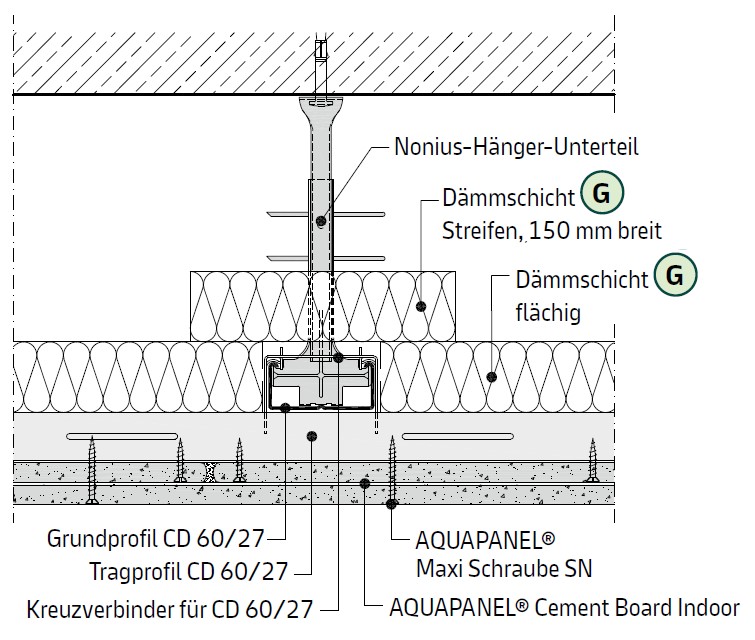

D281.ch-A1 Anschluss an Wand ohne Brandschutz D281.ch-C2 Bewegungsfuge ohne Brandschutz D282.ch Längskante – Nonius-Hänger, EI30 mit Brandschutz D282.ch-A1 Anschluss an Wand – Schattenfuge ohne Brandschutz D282.ch-B2 Längskante – Nonius-Hänger ohne Brandschutz D282.ch-SO104 Anschluss an Wand ohne Brandschutz

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

335	Holzbau
	551.430 Deckenbekleidungen Typ 551 Bekleidungen Bekleidung aus Gipsfaserplatten, nach Herstellervorschrift befestigen.
	551.431 Dicke mm 12,5.
	551.432 2x Dicke mm 12,5.
	551.433 Dicke mm 15.
	551.434 2x Dicke mm 15.
	551.435 Dicke mm 18.
	551.436 Spezifikation

651	Deckenbekleidungen aus Trockenbauplatten
	240.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten Ohne andere Angaben gilt: Oberflächengüte: Qualitätsstufe Q2 nach Angaben Systemhersteller. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Tragendes Bauteil vertikal: Beton, Mauerwerk oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 284.
	241.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, nicht abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen.
	241.100 Hutprofile aus Metall, mm 15x0,6, montieren.
	241.110 Beplankung 1 Lage.
	241.111 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 27,5.
	241.112 Spezifikation
	241.120 Beplankung 2 Lagen.
	241.121 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 40,0.
	241.122 Spezifikation
	241.181 Spezifikation
	241.200 Federschienen aus Metall, mm 27x0,6, montieren.
	241.210 Beplankung 1 Lage.
	241.211 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 39,5.
	241.212 Spezifikation
	241.220 Beplankung 2 Lagen.
	241.221 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 52,0.
	241.222 Spezifikation
	241.281 Spezifikation
	241.300 Holzlatten Fichte/Tanne, keilgezinkt, ca. mm 30x60, montieren.
	241.310 Beplankung 1 Lage.
	241.311 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 42,5.
	241.312 Spezifikation
	241.320 Beplankung 2 Lagen.
	241.321 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 55,0.
	241.322 Spezifikation
	241.381 Spezifikation
	241.801 Übrige
	242.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen.
	242.100 Einfachrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	242.110 Beplankung 1 Lage.
	242.111 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 39,5.
	242.112 Spezifikation
	242.120 Beplankung 2 Lagen.
	242.121 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 52,0.
	242.122 Spezifikation
	242.181 Spezifikation
	242.200 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	242.210 Beplankung 1 Lage.
	242.211 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	242.212 Spezifikation
	242.220 Beplankung 2 Lagen.
	242.221 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	242.222 Spezifikation
	242.281 Spezifikation
	242.300 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	242.310 Beplankung 1 Lage.
	242.311 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	242.312 Spezifikation
	242.320 Beplankung 2 Lagen.
	242.321 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	242.322 Spezifikation
	242.381 Spezifikation
	242.400 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	242.410 Beplankung 1 Lage.
	242.411 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 66,5.
	242.412 Spezifikation
	242.420 Beplankung 2 Lagen.
	242.421 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 79,0.
	242.422 Spezifikation
	242.481 Spezifikation
	242.801 Übrige
	243.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, freitragend. Unterkonstruktion aus Metall an vertikales, tragfähiges Bauteil befestigen.
	243.100 Spannweite bis m 1,00.
	243.110 Beplankung 1 Lage. Profile UW und CW, mm 50x0,6.
	243.111 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Konstruktionshöhe mm 62,5.
	243.112 Spezifikation
	243.181 Spezifikation
	243.200 Spannweite m 1,01 bis 2,75.
	243.210 Beplankung 1 Lage. Profile UW und CW.
	243.211 Spezifikation
	243.281 Spezifikation
	243.300 Spannweite m 2,76 bis 4,00.
	243.310 Beplankung 1 Lage. Profile UW und CW.
	243.311 Spezifikation
	243.381 Spezifikation
	243.801 Übrige
	340.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten Ohne andere Angaben gilt: Oberflächengüte: Qualitätsstufe Q2 nach Angaben Systemhersteller. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Tragendes Bauteil vertikal: Beton, Mauerwerk oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 384.
	341.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, abgehängt. Unterkonstruktion an tragfähiges Bauteil befestigen. Als selbstständige Brandschutzbauteile.
	341.100 Doppelrost aus Metall mit verstellbaren Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe bis mm 150.
	341.110 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	341.111 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Dämmlagen nach Angaben Systemhersteller. Feuerwiderstandsklasse EI 30.
	341.112 Spezifikation
	341.120 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	341.121 Spezifikation
	341.181 Spezifikation
	341.200 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 151 bis 500.
	341.210 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	341.211 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Dämmlagen nach Angaben Systemhersteller. Feuerwiderstandsklasse EI 30.
	341.212 Spezifikation
	341.220 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	341.221 Spezifikation
	341.281 Spezifikation
	341.300 Doppelrost aus Metall mit Nonius-Abhängern montieren. Profile CD mm 27x0,6. Abhängehöhe mm 501 bis 1'000.
	341.310 Brandbeanspruchung von unten. Beplankung 2 Lagen.
	341.311 Zementgebundene Leichtbeton-Bauplatten, Dicke mm 12,5. Dämmlagen nach Angaben Systemhersteller. Feuerwiderstandsklasse EI 30.
	341.312 Spezifikation
	341.320 Brandbeanspruchung von oben und unten. Beplankung 2 Lagen.
	341.321 Spezifikation
	341.381 Spezifikation
	341.801 Übrige
	342.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, abgehängt oder direkt befestigt. Unterkonstruktion an tragfähiges Bauteil befestigen. Als unselbstständige Brandschutzbauteile.
	342.001 Spezifikation
	343.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, freitragend. Unterkonstruktion an vertikales, tragfähiges Bauteil befestigen. Als selbstständige Brandschutzbauteile.
	343.001 Spezifikation
	344.000 Deckenbekleidungen aus zementgebundenen Leichtbeton-Bauplatten einbauen, freitragend. Unterkonstruktion an vertikales, tragfähiges Bauteil befestigen. Als unselbstständige Brandschutzbauteile.
	344.001 Spezifikation
	350.000 Deckenbekleidungen aus speziellen Trockenbauplatten Ohne andere Angaben gilt: Oberflächengüte: Qualitätsstufe Q2 nach Angaben Systemhersteller. Tragendes Bauteil horizontal: Beton oder Holzbau-Konstruktion. Tragendes Bauteil vertikal: Beton, Mauerwerk oder Holzbau-Konstruktion. Unterkonstruktion und Beplankung nach Angaben Systemhersteller. Tragende Bauteile aus anderem Material als Mehrleistung in Pos. 384.
	351.000 Deckenbekleidungen aus speziellen Trockenbauplatten einbauen, als selbstständige Brandschutzbauteile.
	351.001 Spezifikation
	352.000 Deckenbekleidungen aus speziellen Trockenbauplatten einbauen, als unselbstständige Brandschutzbauteile.
	352.001 Spezifikation
