E152.ch - Knauf Revisionsklappe F-TEC BS90 Schachtwand

Revisionsklappe für Installationsschächte mit Brandschutz

Revisionsklappen zum Einbau in Installationsschächte mit Brandschutzanforderungen EI 90.

Für Beplankungsdicken von 2x 20 mm, 2x 25 mm bestehend aus:
Abmessungen in mm 300 x 300, 400 x 400, 500 x 500, 600 x 600, 600 x 1200

■ Eloxiertem Aluminiumrahmen mit herausschwenkbarem und komplett demontierbarem Innendeckel
■ Werkseits flächenbündig verschraubter Knauf Diamant Platte (Hartgipsplatte)
■ Fest installierter Brandschutzauflage
■ Dichtung
■ Fangsicherung

Der Innendeckel wird durch spezielle Knauf Verschlüsse und Scharnierwinkel niveaugleich zum Aussenrahmen gehalten. Zwischen Aussenrahmen und Innendeckel ist im komplett montierten Zustand lediglich eine ca. 2 mm breite Fuge sichtbar.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

E152.ch - Knauf Revisionsklappe F-TEC Schachtwand

Technische Zeichnung / CAD / BIM

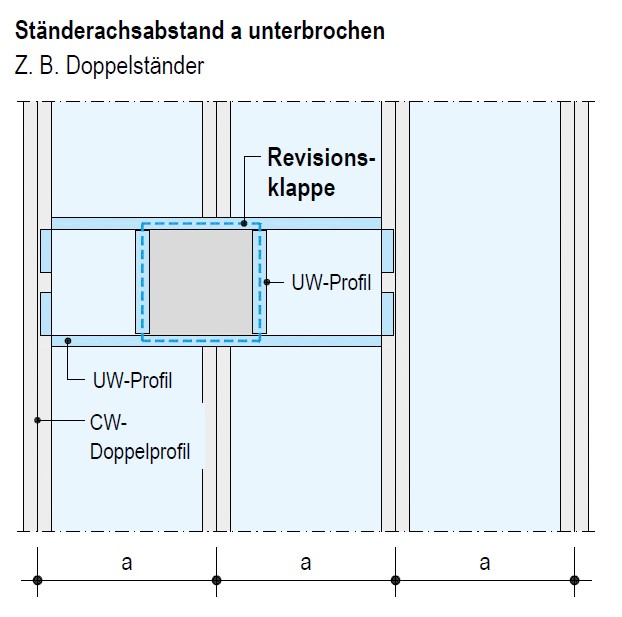

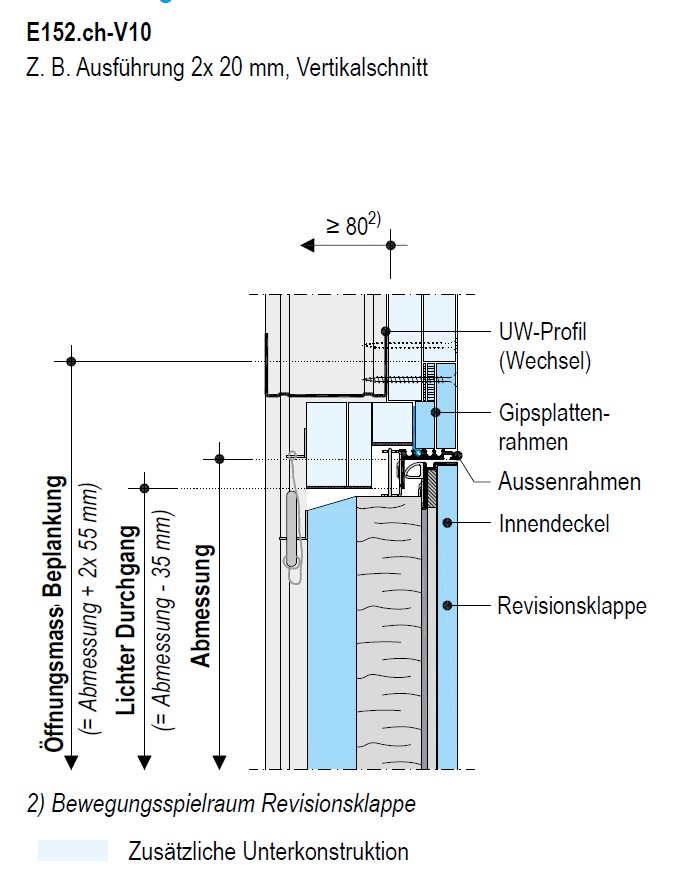

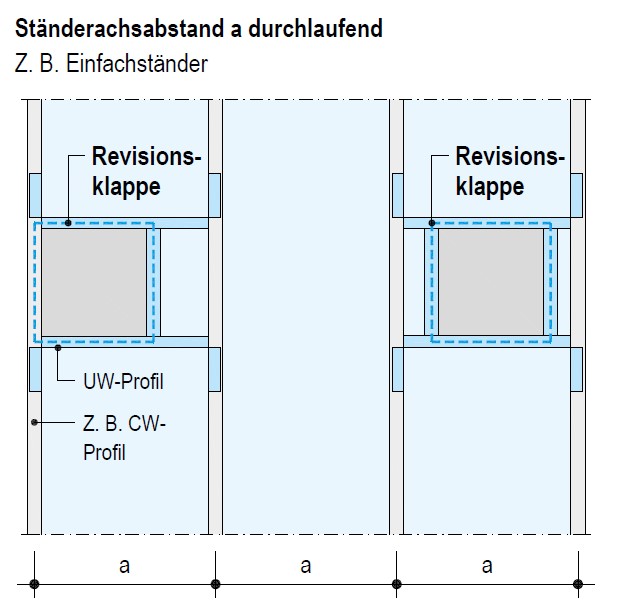

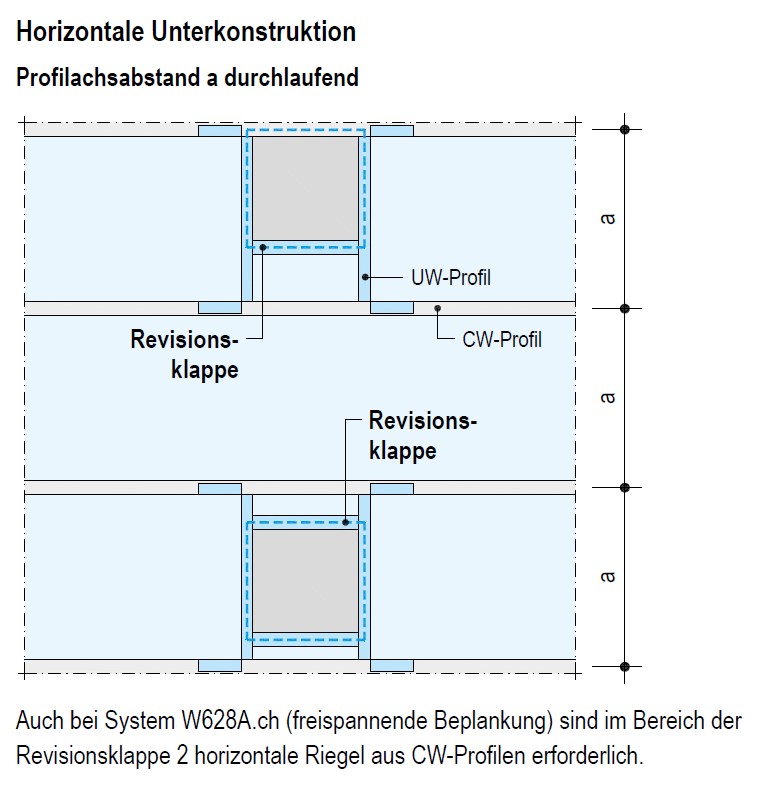

E152.ch - V10 Profilachsabstand a durchlaufend - Horizontale Unterkonstruktion Ständerachsabstand a durchlaufend - Vertikale Unterkonstruktion Ständerachsabstand a unterbrochen - Doppelständer

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	815.200 Revisionsklappen liefern,vers. Revisionsklappen mit Brandschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	815.210 Zu Schachtwänden. Feuerwiderstandsklasse EI 30.
	815.211 Abmessung i.L. mm 300x300.
	815.212 Abmessung i.L. mm 400x400.
	815.213 Abmessung i.L. mm 500x500.
	815.214 Abmessung i.L. mm 600x600.
	815.215 Spezifikation
	815.220 Zu Schachtwänden. Feuerwiderstandsklasse EI 60.
	815.221 Abmessung i.L. mm 300x300.
	815.222 Abmessung i.L. mm 400x400.
	815.223 Abmessung i.L. mm 500x500.
	815.224 Abmessung i.L. mm 600x600.
	815.225 Spezifikation
	815.230 Zu Schachtwänden. Feuerwiderstandsklasse EI 90.
	815.231 Abmessung i.L. mm 300x300.
	815.232 Abmessung i.L. mm 400x400.
	815.233 Abmessung i.L. mm 500x500.
	815.234 Abmessung i.L. mm 600x600.
	815.235 Spezifikation
	815.281 Spezifikation
	815.801 Einbauteile:Trockenbauarbeiten Einbauteile liefern,versetzen Revisionsklappen liefern,vers. Übrige
