Selbstbohranker

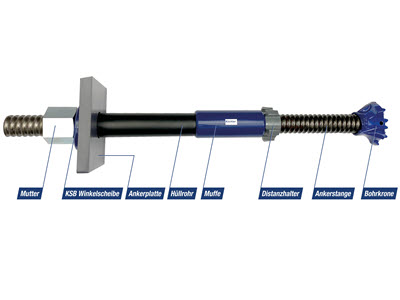

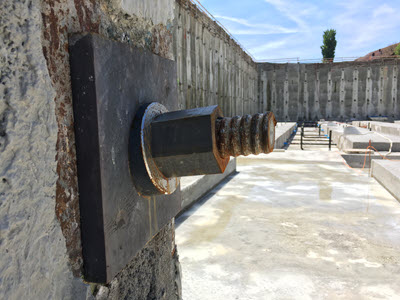

Das KSB® (Küchler Selbst-Bohrsystem) ist ein selbstbohrendes Ankersystem mit durchgehendem Aussengewinde, das ohne Verrohrung in lockere Böden und Fels bei gleichzeitigem Verpressen eingebohrt werden kann.

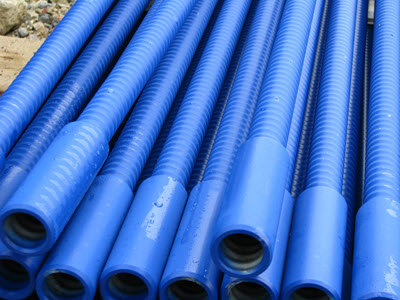

Übliches durchgehendes Bohrstangengewinde

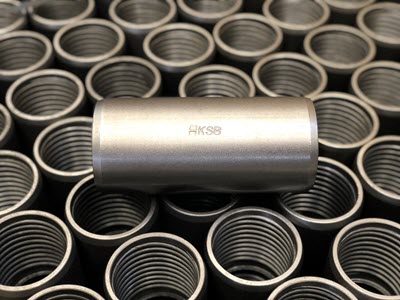

Dem KSB® System liegen die üblichen Bohrstangengewinde R 32, R 38, R 51, T76 und T114 bis zu Lasten von kN 1500 auf Zug und Druck zugrunde. Eine Vielzahl untereinander kompatibler Systemkomponenten garantieren unterschiedlichste Anwendungsgebiete wie z.B: Zug, Druck, Schlaff, Vorgespannt, Permanent oder als Jetsystem. Die Gewinde der KSB® Stangen werden auf die gesamte Stangenlänge kalt aufgerollt. Durch diese gewaltige Kaltverformung wird nicht nur der Stahl vergütet und die Streckgrenze erhöht, sondern praktisch auch jede einzelne Stange einer mechanischen Materialprüfung unterzogen.

Problemlose Injektion

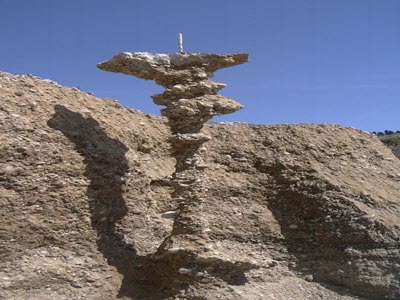

Das durchgehende Aussengewinde der KSB® Stange gewährleistet eine sichere Bohrklein-Förderung und der grosse Innendurchmesser der KSB® Stange garantiert eine problemlose Injektion, auch bei sehr langen Bohrlöchern. Falls erforderlich kann eine Zentrierung des Mikropfahls nach Fertigstellung der Bohrung durch Abstandhalter erfolgen.

Ihre Vorteile:

-Keine Verrohrung erforderlich

-Schnelle Versetzzeit

-Selbstbohrendes System

-Bohren und Injizieren in einem Arbeitsgang

-Durchgehendes und hochfestes Gewinde

-Schnelle Belastung

Musterleistungsverzeichnis

MLV NPK 164 KSB® Küchler Selbstbohranker MLV NPK 164 KSB® Küchler Selbstbohranker MLV NPK 171 KSB® Küchler Selbstbohrpfähle MLV NPK 171 KSB® Küchler Selbstbohrpfähle

Beschreibung

KSB® Selbstbohranker Technisches Merkblatt

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

KSB® Geotechnik KSB® INOX Datenblatt KSB® permanente Selbstbohrlösung

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

164	Verankerungen und Nagelwände
	210.000 Bohrungen
	211.000 Bohrungen für vorgespannte Anker.
	211.100 In Lockergestein.
	211.101 Spezifikation
	211.200 In Fels.
	211.201 Spezifikation
	211.300 In Beton.
	211.301 Spezifikation
	211.400 In Naturstein-Mauerwerk.
	211.401 Spezifikation
	211.501 Uebrige
	212.000 Bohrungen für ungespannte Anker.
	212.100 In Lockergestein.
	212.101 Spezifikation
	212.200 In Fels.
	212.201 Spezifikation
	212.300 In Beton.
	212.301 Spezifikation
	212.400 In Naturstein-Mauerwerk.
	212.401 Spezifikation
	212.501 Uebrige
	213.000 Bohrungen für Selbstbohranker.
	213.100 In Lockergestein.
	213.101 Spezifikation
	213.200 In Fels.
	213.201 Spezifikation
	213.300 In Beton.
	213.301 Spezifikation
	213.400 In Naturstein-Mauerwerk.
	213.401 Spezifikation
	213.501 Uebrige
	214.000 Bohrungen für Entwässerungen.
	214.100 In Lockergestein.
	214.101 Spezifikation
	214.200 In Fels.
	214.201 Spezifikation
	214.300 In Beton.
	214.301 Spezifikation
	214.400 In Naturstein-Mauerwerk.
	214.401 Spezifikation
	214.501 Uebrige
	215.000 Bohrungen für den Einbau von Ueberwachungsausrüstungen.
	215.100 In Lockergestein.
	215.101 Spezifikation
	215.200 In Fels.
	215.201 Spezifikation
	215.300 In Beton.
	215.301 Spezifikation
	215.400 In Naturstein-Mauerwerk.
	215.401 Spezifikation
	215.501 Uebrige
	310.000 Vorgespannte Versuchsanker
	310.100 Beschreibung von Versuchsankern. Fehlende Angaben sind durch den Unternehmer zu ergänzen.
	310.110 Spezifikation
	310.200 Uebrige
	311.000 Vorgespannte Versuchsanker liefern und einbauen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.
	311.100 Zugglieder, inkl. Injizieren, exkl. Liefern von Injektionsgut.
	311.110 Verankerungslängen.
	311.111 Spezifikation
	311.120 Freie Ankerlängen.
	311.121 Spezifikation
	311.131 Spezifikation
	311.200 Ankerkopfauflager.
	311.201 Spezifikation
	311.300 Zusätzliche, bauseits bedingte Ankertransporte.
	311.301 Spezifikation
	311.401 Uebrige
	312.000 Äussere Ankerstutzen liefern.
	312.001 Spezifikation
	313.000 Komponenten für das Injektionsgut zur Verwendungsstelle liefern, inkl. Wasser.
	313.100 Bindemittel. Ausmass: Masse Bindemittel.
	313.101 Zement CEM I 52,5.
	313.102 Spezifikation
	313.200 Zusatzmittel. Ausmass: Masse Zusatzmittel.
	313.201 Spezifikation
	313.301 Uebrige
	320.000 Temporäre vorgespannte Anker
	320.100 Beschreibung von Ankern. Fehlende Angaben sind durch den Unternehmer zu ergänzen.
	320.110 Spezifikation
	320.200 Uebrige
	321.000 Temporäre vorgespannte Anker liefern und einbauen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.
	321.100 Zugglieder, inkl. Injizieren, exkl. Liefern von Injektionsgut.
	321.110 Verankerungslängen.
	321.111 Spezifikation
	321.120 Freie Ankerlängen.
	321.121 Spezifikation
	321.131 Spezifikation
	321.200 Ankerköpfe, inkl. Ankerplatten.
	321.201 Spezifikation
	321.300 Ankerkopfauflager.
	321.301 Spezifikation
	321.400 Zusätzliche, bauseits bedingte Ankertransporte.
	321.401 Spezifikation
	321.501 Uebrige
	322.000 Äussere Ankerstutzen liefern.
	322.001 Spezifikation
	323.000 Komponenten für das Injektionsgut zur Verwendungsstelle liefern, inkl. Wasser.
	323.100 Bindemittel. Ausmass: Masse Bindemittel.
	323.101 Zement CEM I 52,5.
	323.102 Spezifikation
	323.200 Zusatzmittel. Ausmass: Masse Zusatzmittel.
	323.201 Spezifikation
	323.301 Uebrige
	410.000 Ungespannte Versuchsanker
	410.100 Beschreibung von Versuchsankern. Fehlende Angaben sind durch den Unternehmer zu ergänzen.
	410.110 Spezifikation
	410.200 Uebrige
	411.000 Ungespannte Versuchsanker liefern und einbauen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.
	411.100 Anker, inkl. allfälliges Injizieren und Herstellen der freien Ankerlänge, exkl. Liefern von Injektionsgut.
	411.101 Spezifikation
	411.200 Ankerköpfe, inkl. Ankerplatten.
	411.201 Spezifikation
	411.300 Ankerkopfauflager.
	411.301 Spezifikation
	411.400 Zusätzliche, bauseits bedingte Ankertransporte.
	411.401 Spezifikation
	411.501 Uebrige
	412.000 Komponenten für das Injektionsgut zur Verwendungsstelle liefern, inkl. Wasser.
	412.100 Bindemittel. Ausmass: Masse Bindemittel.
	412.101 Zement CEM I 52,5.
	412.102 Spezifikation
	412.200 Zusatzmittel. Ausmass: Masse Zusatzmittel.
	412.201 Spezifikation
	412.301 Uebrige
	420.100 Anker ungespannt,temporär Beschreibung von Ankern aus Stahl. Fehlende Angaben sind durch den Unternehmer zu ergänzen.
	420.110 Spezifikation
	421.000 Temporäre ungespannte Anker liefern, einbauen und festsetzen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.
	421.100 Anker, inkl. Injizieren, exkl. Liefern von Injektionsgut.
	421.101 Spezifikation
	421.200 Ankerköpfe, inkl. Ankerplatten und Muttern.
	421.201 Spezifikation
	421.300 Ankerkopfauflager.
	421.301 Spezifikation
	421.400 Zusätzliche, bauseits bedingte Ankertransporte.
	421.401 Spezifikation
	421.501 Uebrige
	430.100 Anker ungespannt,permanent Beschreibung von Ankern aus Stahl. Fehlende Angaben sind durch den Unternehmer zu ergänzen.
	430.110 Spezifikation
	431.000 Permanente ungespannte Anker liefern, einbauen und festsetzen. Inbegriffen sind Antransporte, Abladen, fachgerechtes Zwischenlagern auf der Baustelle und Transporte vom Zwischenlagerplatz zum Einbauort.
	431.100 Anker, inkl. Injizieren, exkl. Liefern von Injektionsgut.
	431.101 Spezifikation
	431.200 Ankerköpfe, inkl. Ankerplatten.
	431.201 Spezifikation
	431.300 Ankerkopfauflager.
	431.301 Spezifikation
	431.400 Zusätzliche, bauseits bedingte Ankertransporte.
	431.401 Spezifikation
	431.501 Uebrige
	465.000 Mehrleistungen für Verfüllinjektionen von Ankern mit freier Ankerlänge und von besonderen Ankern.
	465.100 Injektionen, inkl. Vorbereitungsarbeiten und Reinigen der Einrichtung.
	465.101 Spezifikation
	465.201 Uebrige

171	Pfähle
	151.000 Geräte für Mikropfähle.
	151.100 Antransportieren, einrichten, entfernen und abtransportieren, inkl. Vorhalten für die Dauer der Leistungen des Unternehmers.
	151.101 Spezifikation
	151.201 Uebrige
	430.000 Direktbohr-Mikropfähle
	430.100 Beschreibung Bohreinrichtung.
	430.110 Spezifikation
	430.200 Uebrige
	431.000 Direktbohr-Mikropfähle erstellen.
	431.100 Direktbohr-Mikropfähle inkl. Bohrkrone zur Verwendungsstelle liefern. Ausmass: Pfahllänge nach Bestellung des Projektverfassers.
	431.101 Spezifikation
	431.200 Mikropfähle bohren. Inkl. Liefern und Einbringen Injektionsgut. Pfahllieferung in U'pos.-Gruppe .100. Inkl. Verschrauben der Stösse oder Kuppeln.
	431.210 Vertikale Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.
	431.211 Spezifikation
	431.220 Geneigte Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.
	431.221 Spezifikation
	431.231 Spezifikation
	431.301 Uebrige
	432.000 Mehrleistungen zu Direktbohr-Mikropfählen.
	432.100 Für geneigte Pfähle. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.
	432.101 Spezifikation
	432.200 Für Durchbohren von Hindernissen mit Meissel oder Felswerkzeug.
	432.201 Ausmass: Gruppenstunden.
	432.202 Spezifikation
	432.300 Für Einbinden von Pfählen in tragfähige Schicht. Ausmass: Einbindelänge.
	432.301 Spezifikation
	432.400 Für Durchbohren von Beton mit Kernbohrer, inkl. Durchbohren der Bewehrung. Ausmass: Länge Bohrung.
	432.401 Spezifikation
	432.500 Für Bohren und Injizieren unter Wasser.
	432.510 Bohren. Ausmass: Länge ab UK Bohrung bis OK Grundwasserspiegel.
	432.511 Spezifikation
	432.520 Injizieren. Ausmass: Pfahllänge ab UK Bohrung bis plangemässe Pfahlkopfkote.
	432.521 Spezifikation
	432.531 Spezifikation
	432.600 Für Mehr- oder Minderverbrauch an Injektionsgut gegenüber der einzurechnenden Menge, inkl. Materiallieferung. Ausmass: Masse nach Lieferschein.
	432.601 Spezifikation
	432.701 Uebrige
