W11.ch - Knauf Metallständerwände

Knauf Metallständerwände bestehen aus einer Metall-Unterkonstruktion als Einfach- oder Doppelständerwerk und einer beidseitigen ein- oder mehrlagigen Beplankung aus Knauf Platten.
Das Ständerwerk wird umlaufend mit den angrenzenden Bauteilen verbunden.
Im Wandhohlraum können Dämmstoffe eingebaut werden.

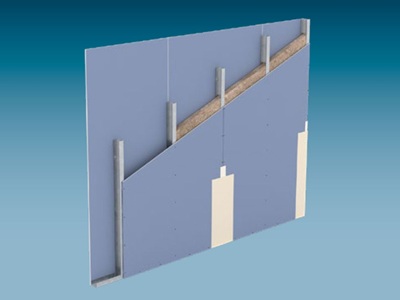

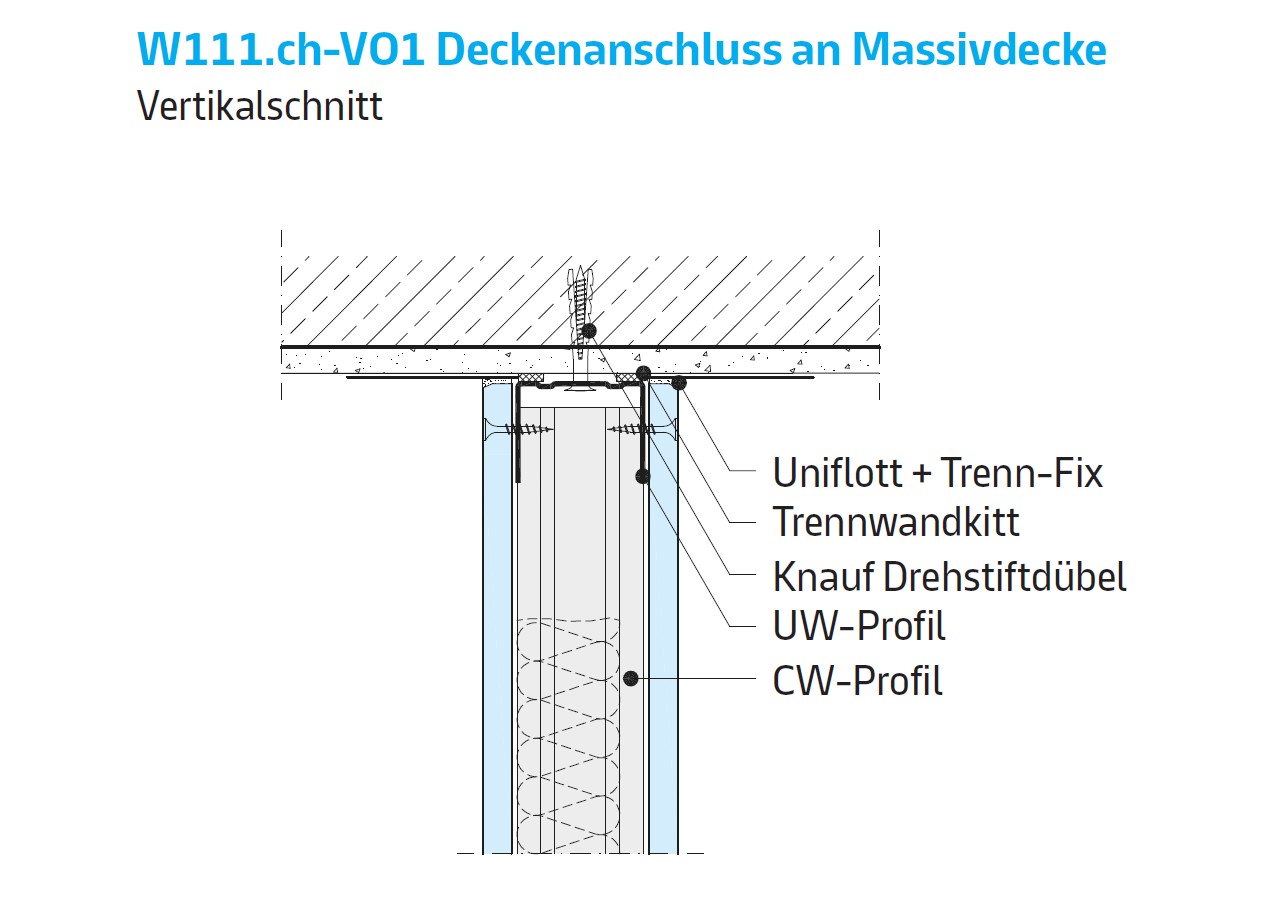

W111.ch - Einfachständerwerk - einlagig beplankt
Das Metallständerwandsystem W111.ch besteht aus einem Einfachständerwerk und ist mit einer Lage Gipsplatten je Seite beplankt.
▪Wandhöhe bis: 11,15 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 60 dB
▪Feuerwiderstandsklasse bis: EI60

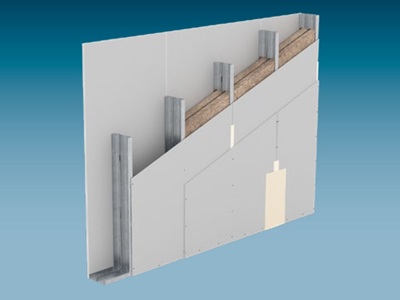

W112.ch - Einfachständerwerk - zweilagig beplankt
Das Metallständerwandsystem W112.ch besteht aus einem Einfachständerwerk und ist mit zwei Lagen Gipsplatten je Seite beplankt.
▪Wandhöhe bis: 12,00 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 70 dB
▪Feuerwiderstandsklasse bis: EI120

W113.ch - Einfachständerwerk - dreilagig beplankt
Das Metallständerwandsystem W113.ch besteht aus einem Einfachständerwerk und ist mit drei Lagen Gipsplatten je Seite beplankt.
▪Wandhöhe bis: 12,00 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 71 dB
▪Feuerwiderstandsklasse bis: EI240

W115.ch - Doppelständerwerk entkoppelt
Das Metallständerwandsystem W115.ch besteht aus einem entkoppelten Doppelständerwerk und ist mit zwei Lagen Gipsplatten je Seite beplankt.
Das System W115.ch wird für die Anwendung Wohnungstrennwand bevorzugt eingesetzt.
▪Wandhöhe bis: 7,15 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 74 dB
▪Feuerwiderstandsklasse bis: EI90

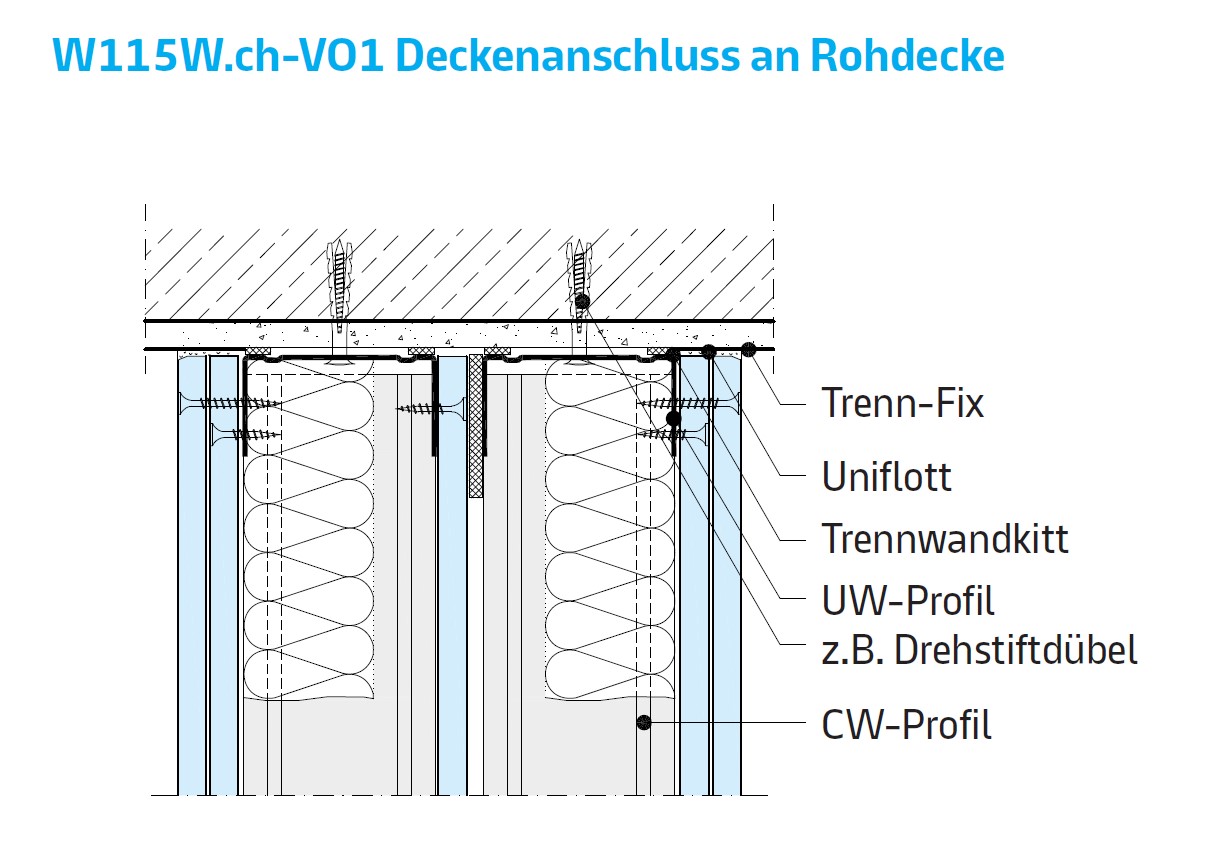

W115W.ch - Doppelständerwerk entkoppelt
Das Metallständerwandsystem W115W.ch besteht aus einem entkoppelten Doppelständerwerk und ist mit zwei Lagen Gipsplatten je Seite beplankt.
Zwischen dem Doppelständerwerk ist eine zusätzliche Gipsplatte eingestellt.
Das System W115W.ch wird für die Anwendung Wohnungstrennwand bevorzugt eingesetzt.
▪Wandhöhe bis: 6,00 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 65 dB
▪Feuerwiderstandsklasse bis: EI90

W115V.ch - Doppelständerwerk - mit Beplankung innen
Das Metallständerwandsystem W115V.ch besteht aus einer Grundwand mit zwei Lagen Gipsplatten je Seite und einer Vorsatzschale, die je nach Anforderung ein- oder zweilagig beplankt wird.
Das System W115V.ch wird für die Anwendung Wohnungstrennwand bevorzugt
eingesetzt.
▪Wandhöhe bis: 7,00 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 82,5 dB
▪Feuerwiderstandsklasse bis: EI90



W116.ch - Doppelständerwerk verlascht
Das Metallständerwandsystem W116.ch besteht aus einem auf Abstand ausgebildeten, verlaschten Doppelständerwerk und wird mit einer bzw. zwei Lagen Gipsplatten je Seite beplankt.
Das System W116.ch wird für die Anwendung Installationswand bevorzugt eingesetzt.
▪Wandhöhe bis: 8,00 m
▪Bewertetes Luftschalldämm-Mass Rw bis: 63 dB
▪Feuerwiderstandsklasse bis: EI90

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

W11.ch - Knauf Metallstaenderwände

Technische Zeichnung / CAD / BIM

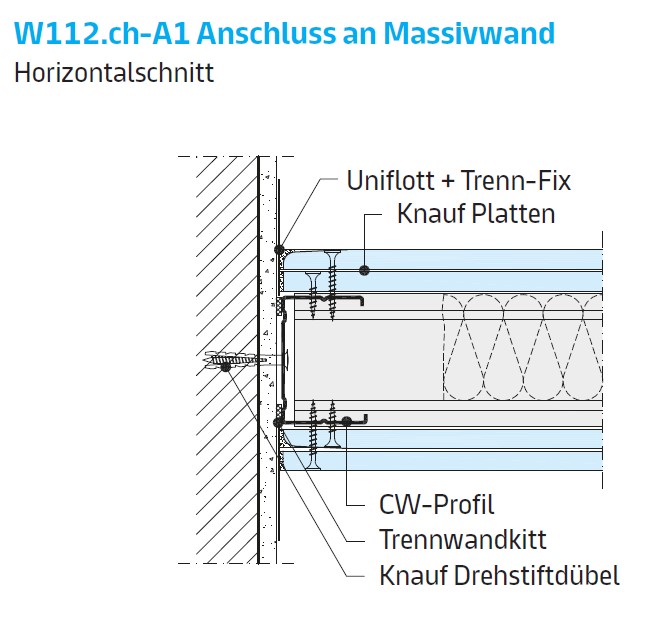

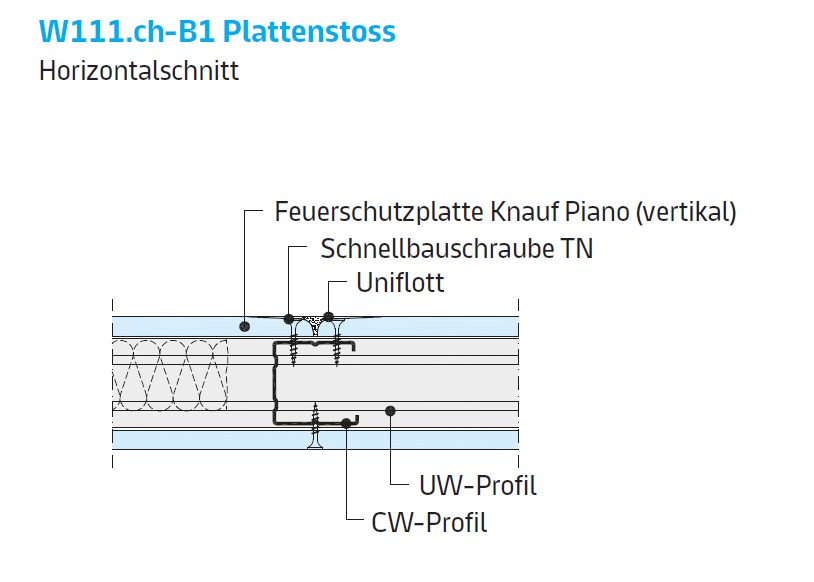

W111.ch - B1 Plattenstoss W112.ch - A1 Anschluss an Massivwand W112.ch - VO1 Deckenanschluss an Massivdecke W113.ch - VO1 Deckenanschluss an Massivdecke W115.ch - VO1 Deckenanschluss an Massivdecke

Weitere Dokumente

01

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	210.000 Ständerwände aus Gipsplatten Ohne andere Angaben gilt: Unterkonstruktion aus verzinkten Stahlblechprofilen. Unterkonstruktion, 1 Lage Dämmstoff und Beplankung nach Angaben Systemhersteller.
	211.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsplatten.
	211.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	211.110 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 43. Feuerwiderstandsklasse EI 30.
	211.111 Höhe m 1,51 bis 3,00.
	211.112 Spezifikation
	211.120 Gipsplatten Typ A, Dicke mm 15,0. Ständerwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 43. Feuerwiderstandsklasse EI 60.
	211.121 Höhe m 1,51 bis 3,00.
	211.122 Spezifikation
	211.130 Gipsplatten Typ A, Dicke mm 18,0. Ständerwand Dicke mm 86,0. Bewertetes Schalldämmmass Rw min. dB 45. Feuerwiderstandsklasse EI 60.
	211.131 Höhe m 1,51 bis 3,00.
	211.132 Spezifikation
	211.181 Spezifikation
	211.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	211.210 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 45. Feuerwiderstandsklasse EI 30.
	211.211 Höhe m 1,51 bis 3,00.
	211.212 Höhe m 3,01 bis 4,00.
	211.213 Spezifikation
	211.220 Gipsplatten Typ A, Dicke mm 15,0. Ständerwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 45. Feuerwiderstandsklasse EI 60.
	211.221 Höhe m 1,51 bis 3,00.
	211.222 Höhe m 3,01 bis 4,00.
	211.223 Spezifikation
	211.230 Gipsplatten Typ A, Dicke mm 18,0. Ständerwand Dicke mm 111,0. Bewertetes Schalldämmmass Rw min. dB 47. Feuerwiderstandsklasse EI 60.
	211.231 Höhe m 1,51 bis 3,00.
	211.232 Höhe m 3,01 bis 4,00.
	211.233 Spezifikation
	211.281 Spezifikation
	211.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	211.310 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 45. Feuerwiderstandsklasse EI 30.
	211.311 Höhe m 1,51 bis 3,00.
	211.312 Höhe m 3,01 bis 4,00.
	211.313 Spezifikation
	211.320 Gipsplatten Typ A, Dicke mm 15,0. Ständerwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 47. Feuerwiderstandsklasse EI 60.
	211.321 Höhe m 1,51 bis 3,00.
	211.322 Höhe m 3,01 bis 4,00.
	211.323 Spezifikation
	211.330 Gipsplatten Typ A, Dicke mm 18,0. Ständerwand Dicke mm 136,0. Bewertetes Schalldämmmass Rw min. dB 50. Feuerwiderstandsklasse EI 60.
	211.331 Höhe m 1,51 bis 3,00.
	211.332 Höhe m 3,01 bis 4,00.
	211.333 Spezifikation
	211.381 Spezifikation
	211.801 Übrige
	212.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Hartgipsplatten oder Schalldämm-Gipsplatten.
	212.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	212.110 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 44. Feuerwiderstandsklasse EI 30.
	212.111 Höhe m 1,51 bis 3,00.
	212.112 Spezifikation
	212.181 Spezifikation
	212.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	212.210 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 46. Feuerwiderstandsklasse EI 30.
	212.211 Höhe m 1,51 bis 3,00.
	212.212 Höhe m 3,01 bis 4,00.
	212.213 Spezifikation
	212.281 Spezifikation
	212.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	212.310 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 47. Feuerwiderstandsklasse EI 30.
	212.311 Höhe m 1,51 bis 3,00.
	212.312 Höhe m 3,01 bis 4,00.
	212.313 Spezifikation
	212.381 Spezifikation
	212.801 Übrige
	213.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsplatten.
	213.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	213.110 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 53. Feuerwiderstandsklasse EI 90.
	213.111 Höhe m 1,51 bis 3,00.
	213.112 Höhe m 3,01 bis 4,00.
	213.113 Spezifikation
	213.181 Spezifikation
	213.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	213.210 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	213.211 Höhe m 1,51 bis 3,00.
	213.212 Höhe m 3,01 bis 4,00.
	213.213 Spezifikation
	213.281 Spezifikation
	213.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	213.310 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 150,0. Bewertetes Schalldämmmass Rw min. dB 54. Feuerwiderstandsklasse EI 90.
	213.311 Höhe m 1,51 bis 3,00.
	213.312 Höhe m 3,01 bis 4,00.
	213.313 Spezifikation
	213.381 Spezifikation
	213.400 Profile UW und CW, mm 125x0,6. Dämmen mit Mineralwolle.
	213.410 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 175,0. Bewertetes Schalldämmmass Rw min. dB 54. Feuerwiderstandsklasse EI 90.
	213.411 Höhe m 1,51 bis 3,00.
	213.412 Höhe m 3,01 bis 4,00.
	213.413 Spezifikation
	213.481 Spezifikation
	213.500 Profile UW und CW, mm 150x0,6. Dämmen mit Mineralwolle.
	213.510 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 200,0. Bewertetes Schalldämmmass Rw min. dB 54. Feuerwiderstandsklasse EI 90.
	213.511 Höhe m 1,51 bis 3,00.
	213.512 Höhe m 3,01 bis 4,00.
	213.513 Spezifikation
	213.581 Spezifikation
	213.801 Übrige
	214.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Hartgipsplatten oder Schalldämm-Gipsplatten.
	214.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	214.110 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 57. Feuerwiderstandsklasse EI 90.
	214.111 Höhe m 1,51 bis 3,00.
	214.112 Höhe m 3,01 bis 4,00.
	214.113 Spezifikation
	214.181 Spezifikation
	214.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	214.210 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 58. Feuerwiderstandsklasse EI 90.
	214.211 Höhe m 1,51 bis 3,00.
	214.212 Höhe m 3,01 bis 4,00.
	214.213 Spezifikation
	214.281 Spezifikation
	214.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	214.310 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 150,0. Bewertetes Schalldämmmass Rw min. dB 61. Feuerwiderstandsklasse EI 90.
	214.311 Höhe m 1,51 bis 3,00.
	214.312 Höhe m 3,01 bis 4,00.
	214.313 Spezifikation
	214.381 Spezifikation
	214.400 Profile UW und CW, mm 125x0,6. Dämmen mit Mineralwolle.
	214.410 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 175,0. Bewertetes Schalldämmmass Rw min. dB 61. Feuerwiderstandsklasse EI 90.
	214.411 Höhe m 1,51 bis 3,00.
	214.412 Höhe m 3,01 bis 4,00.
	214.413 Spezifikation
	214.481 Spezifikation
	214.500 Profile UW und CW, mm 150x0,6. Dämmen mit Mineralwolle.
	214.510 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 200,0. Bewertetes Schalldämmmass Rw min. dB 61. Feuerwiderstandsklasse EI 90.
	214.511 Höhe m 1,51 bis 3,00.
	214.512 Höhe m 3,01 bis 4,00.
	214.513 Spezifikation
	214.581 Spezifikation
	214.801 Übrige
	215.000 Ständerwände erstellen. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsplatten.
	215.100 Profile UW und CW, mm 50x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	215.110 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 155,0. Bewertetes Schalldämmmass Rw min. dB 59. Feuerwiderstandsklasse EI 90.
	215.111 Höhe m 1,51 bis 3,00.
	215.112 Höhe m 3,01 bis 4,00.
	215.113 Spezifikation
	215.181 Spezifikation
	215.200 Profile UW und CW, mm 75x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	215.210 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 205,0. Bewertetes Schalldämmmass Rw min. dB 62. Feuerwiderstandsklasse EI 90.
	215.211 Höhe m 1,51 bis 3,00.
	215.212 Höhe m 3,01 bis 4,00.
	215.213 Spezifikation
	215.281 Spezifikation
	215.300 Profile UW und CW, mm 100x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	215.310 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 255,0. Bewertetes Schalldämmmass Rw min. dB 62. Feuerwiderstandsklasse EI 90.
	215.311 Höhe m 1,51 bis 3,00.
	215.312 Höhe m 3,01 bis 4,00.
	215.313 Spezifikation
	215.381 Spezifikation
	215.801 Übrige
	216.000 Ständerwände erstellen. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Hartgipsplatten oder Schalldämm-Gipsplatten.
	216.100 Profile UW und CW, mm 50x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	216.110 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 155,0. Bewertetes Schalldämmmass Rw min. dB 67. Feuerwiderstandsklasse EI 90.
	216.111 Höhe m 1,51 bis 3,00.
	216.112 Höhe m 3,01 bis 4,00.
	216.113 Spezifikation
	216.181 Spezifikation
	216.200 Profile UW und CW, mm 75x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	216.210 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 205,0. Bewertetes Schalldämmmass Rw min. dB 71. Feuerwiderstandsklasse EI 90.
	216.211 Höhe m 1,51 bis 3,00.
	216.212 Höhe m 3,01 bis 4,00.
	216.213 Spezifikation
	216.281 Spezifikation
	216.300 Profile UW und CW, mm 100x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	216.310 Hartgipsplatten Typ DFIR, Dicke mm 12,5. Ständerwand Dicke mm 255,0. Bewertetes Schalldämmmass Rw min. dB 72. Feuerwiderstandsklasse EI 90.
	216.311 Höhe m 1,51 bis 3,00.
	216.312 Höhe m 3,01 bis 4,00.
	216.313 Spezifikation
	216.381 Spezifikation
	216.801 Übrige
	217.000 Installationswände erstellen. Doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 2 Lagen Gipsplatten.
	217.100 Profile UW und CW, mm 50x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	217.110 Gipsplatten Typ H2, Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.111 Höhe m 1,51 bis 3,00.
	217.112 Höhe m 3,01 bis 4,00.
	217.113 Spezifikation
	217.120 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.121 Höhe m 1,51 bis 3,00.
	217.122 Höhe m 3,01 bis 4,00.
	217.123 Spezifikation
	217.130 Gipsplatten Dicke mm 12,5, eine Seite Typ A, die andere Seite Typ H2. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.131 Höhe m 1,51 bis 3,00.
	217.132 Höhe m 3,01 bis 4,00.
	217.133 Spezifikation
	217.181 Spezifikation
	217.200 Profile UW und CW, mm 75x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	217.210 Gipsplatten Typ H2, Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.211 Höhe m 1,51 bis 3,00.
	217.212 Höhe m 3,01 bis 4,00.
	217.213 Spezifikation
	217.220 Gipsplatten Typ A, Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.221 Höhe m 1,51 bis 3,00.
	217.222 Höhe m 3,01 bis 4,00.
	217.223 Spezifikation
	217.230 Gipsplatten Dicke mm 12,5, eine Seite Typ A, die andere Seite Typ H2. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 52. Feuerwiderstandsklasse EI 90.
	217.231 Höhe m 1,51 bis 3,00.
	217.232 Höhe m 3,01 bis 4,00.
	217.233 Spezifikation
	217.281 Spezifikation
	217.801 Übrige
