Produktbeschreibung:

Lasten an Trennwänden und Vorsatzschalen

Trennwände und Vorsatzschalen in Trockenbauweise finden im Sinne ü...

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Technische Information VT03.ch - Knauf Wandeinlagen

Technische Zeichnung / CAD / BIM

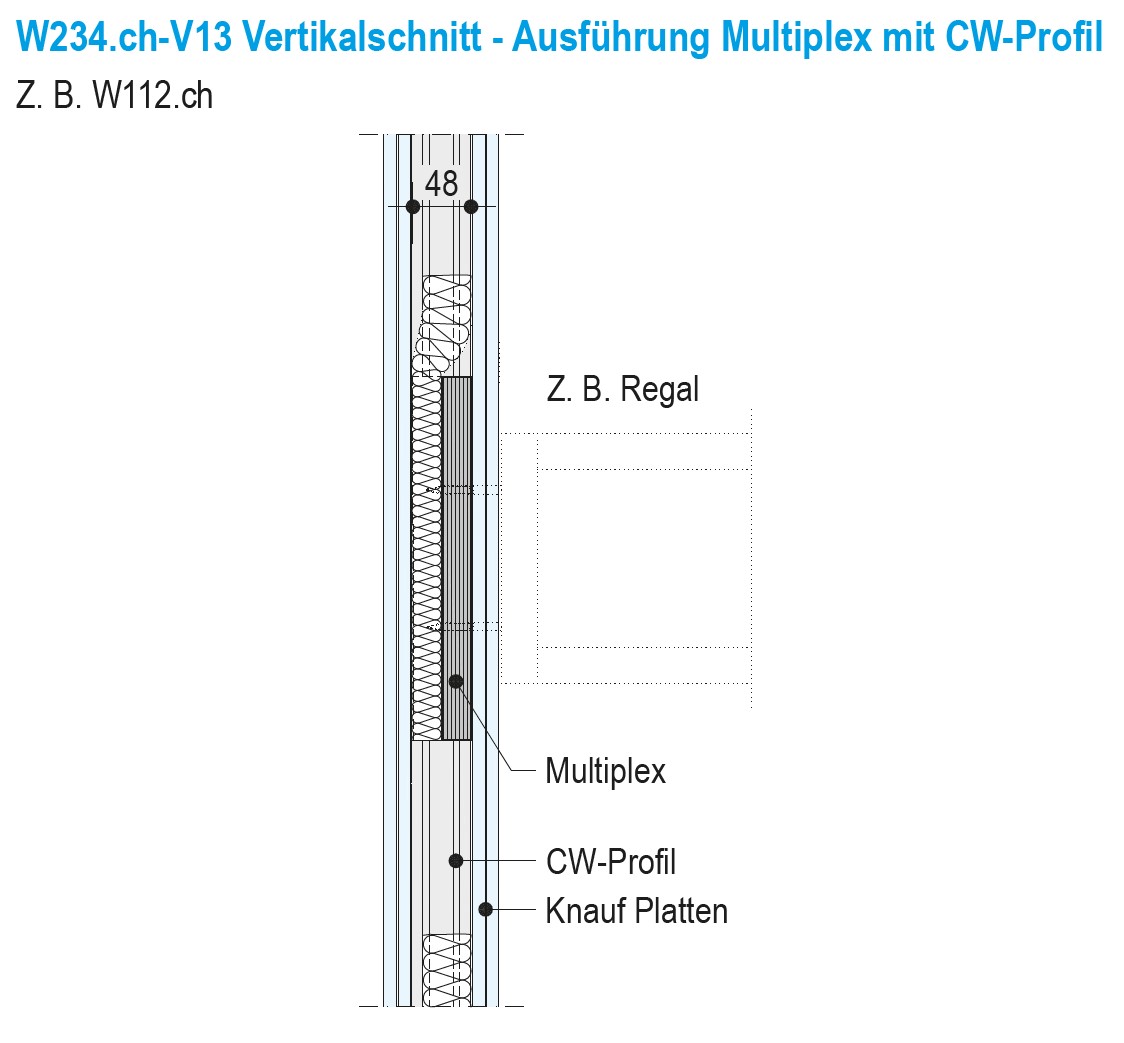

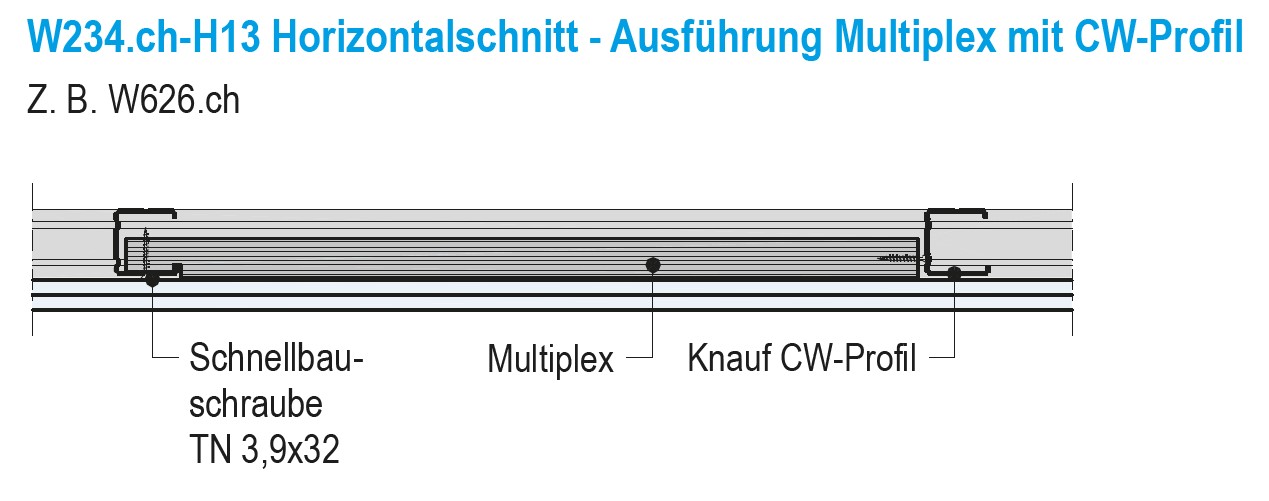

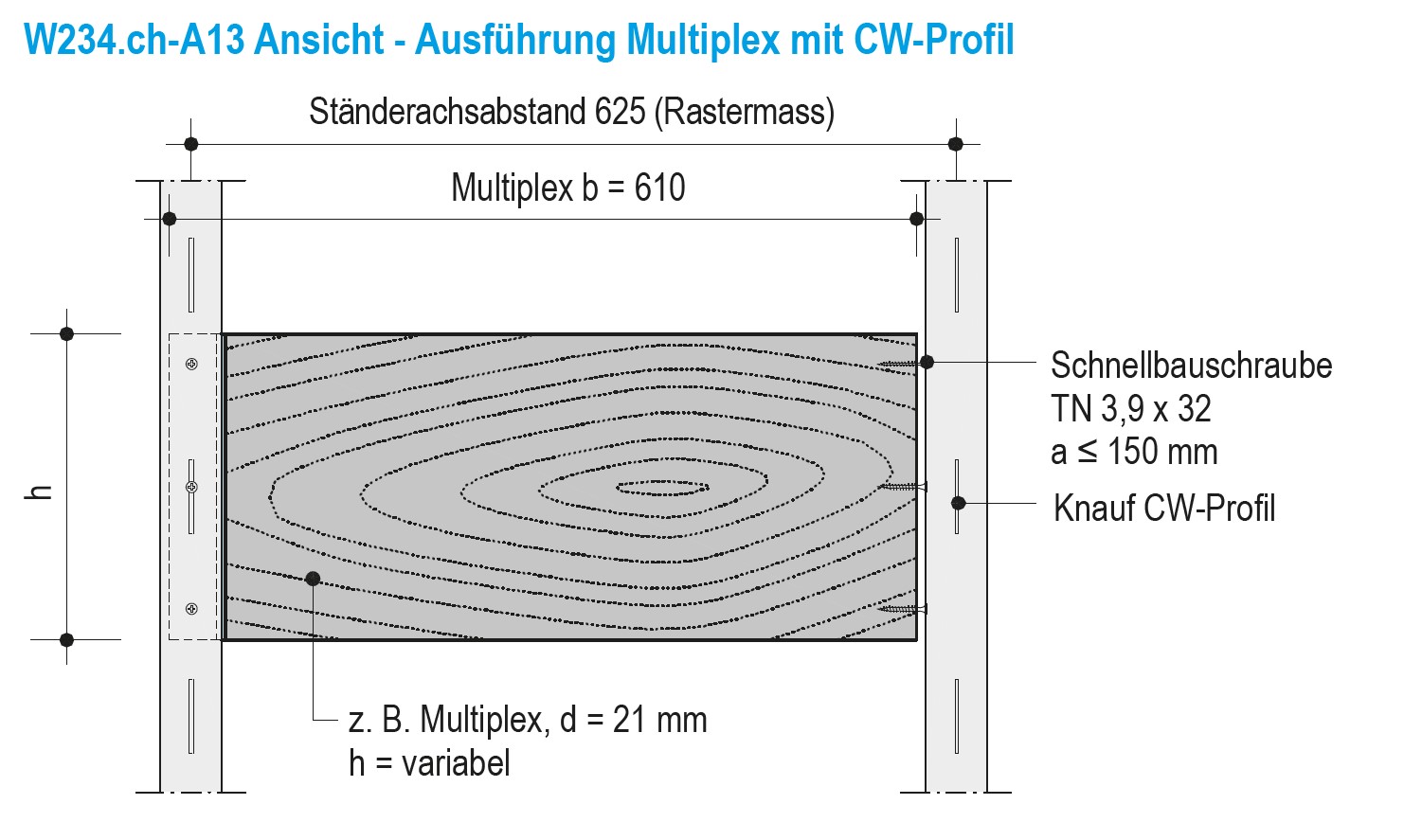

01 Befestigung in Traversen 02 Tragständer raumhoch 03 Abgehängte Decken W234.ch - A13 Ansicht - Ausführung Multiplex mit CW-Profil W234.ch - H13 Horizontalschnitt - Ausführung Multiplex mit CW-Profil W234.ch - V13 Vertikalschnitt - Ausführung Multiplex mit CW-Profil W234.ch - V13 Vertikalschnitt - Ausführung Multiplex mit CW-Profil

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	735.000 Verstärkungen aus Holz, Holzwerkstoffen oder Gipsfaserplatten einbauen.
	735.100 Latten in Profile UW, CW oder UA einlegen.
	735.101 Latten mm 42x45 in Profile Breite mm 50.
	735.102 Latten mm 70x45 in Profile Breite mm 75.
	735.103 Latten mm 95x45 in Profile Breite mm 100.
	735.104 Latten mm 120x45 in Profile Breite mm 125.
	735.105 Latten mm 145x45 in Profile Breite mm 150.
	735.106 Spezifikation
	735.200 Mehrlagige Massivholzplatten Dicke min. mm 21, einseitig genutet, an Profile CW montieren.
	735.210 Breite m 0,615.
	735.211 Höhe bis m 0,25.
	735.212 Höhe m 0,26 bis 0,75.
	735.213 Höhe m 0,76 bis 1,00.
	735.214 Spezifikation
	735.281 Spezifikation
	735.300 Mehrlagige Massivholzplatten Dicke min. mm 21, mit einseitigem Falz, an Profile UA montieren.
	735.310 Breite m 0,615.
	735.311 Höhe bis m 0,25.
	735.312 Höhe m 0,26 bis 0,75.
	735.313 Höhe m 0,76 bis 1,00.
	735.314 Spezifikation
	735.381 Spezifikation
	735.400 Gipsfaserplatten Dicke min. mm 18, einseitig genutet, an Profile CW montieren.
	735.410 Breite m 0,615.
	735.411 Höhe bis m 0,25.
	735.412 Höhe m 0,26 bis 0,75.
	735.413 Höhe m 0,76 bis 1,00.
	735.414 Spezifikation
	735.481 Spezifikation
	735.500 Gipsfaserplatten Dicke min. mm 18, einseitig Falz eingehobelt, an Profile UA montieren.
	735.510 Breite m 0,615.
	735.511 Höhe bis m 0,25.
	735.512 Höhe m 0,26 bis 0,75.
	735.513 Höhe m 0,76 bis 1,00.
	735.514 Spezifikation
	735.581 Spezifikation
	735.801 Übrige

651	Deckenbekleidungen aus Trockenbauplatten
	730.000 Schürzen, Leibungen, Auswechslungen, Überbrückungen und Verstärkungen
	731.000 Schürzen erstellen.
	731.100 Abschlussschürzen ohne Brandschutzanforderungen.
	731.110 Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 1 Kante und stumpfen Anschlüssen an Bauteile. Beplankung 1 Lage Trockenbauplatten.
	731.111 Schürze Sichthöhe bis mm 300.
	731.112 Schürze Sichthöhe mm 301 bis 500.
	731.113 Spezifikation
	731.120 Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 1 Kante und stumpfen Anschlüssen an Bauteile. Beplankung 2 Lagen Trockenbauplatten.
	731.121 Schürze Sichthöhe bis mm 300.
	731.122 Schürze Sichthöhe mm 301 bis 500.
	731.123 Spezifikation
	731.181 Spezifikation
	731.200 Niveauschürzen ohne Brandschutzanforderungen.
	731.210 Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 2 Kanten. Beplankung 1 Lage Trockenbauplatten.
	731.211 Schürze Sichthöhe bis mm 300.
	731.212 Schürze Sichthöhe mm 301 bis 500.
	731.213 Spezifikation
	731.220 Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 2 Kanten. Beplankung 2 Lagen Trockenbauplatten.
	731.221 Schürze Sichthöhe bis mm 300.
	731.222 Schürze Sichthöhe mm 301 bis 500.
	731.223 Spezifikation
	731.281 Spezifikation
	731.300 Abschlussschürzen mit Brandschutzanforderungen.
	731.310 Feuerwiderstandsklasse EI 30. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 1 Kante und stumpfen Anschlüssen an Bauteile. Beplankung 2 Lagen Trockenbauplatten.
	731.311 Schürze Sichthöhe bis mm 300.
	731.312 Schürze Sichthöhe mm 301 bis 500.
	731.313 Spezifikation
	731.320 Feuerwiderstandsklasse EI 60. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 1 Kante und stumpfen Anschlüssen an Bauteile. Beplankung 2 Lagen Trockenbauplatten.
	731.321 Schürze Sichthöhe bis mm 300.
	731.322 Schürze Sichthöhe mm 301 bis 500.
	731.323 Spezifikation
	731.330 Feuerwiderstandsklasse EI 90. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 1 Kante und stumpfen Anschlüssen an Bauteile. Beplankung 2 Lagen Trockenbauplatten.
	731.331 Schürze Sichthöhe bis mm 300.
	731.332 Schürze Sichthöhe mm 301 bis 500.
	731.333 Spezifikation
	731.381 Spezifikation
	731.400 Niveauschürzen mit Brandschutzanforderungen.
	731.410 Feuerwiderstandsklasse EI 30. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 2 Kanten. Beplankung 2 Lagen Trockenbauplatten.
	731.411 Schürze Sichthöhe bis mm 300.
	731.412 Schürze Sichthöhe mm 301 bis 500.
	731.413 Spezifikation
	731.420 Feuerwiderstandsklasse EI 60. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 2 Kanten. Beplankung 2 Lagen Trockenbauplatten.
	731.421 Schürze Sichthöhe bis mm 300.
	731.422 Schürze Sichthöhe mm 301 bis 500.
	731.423 Spezifikation
	731.430 Feuerwiderstandsklasse EI 90. Rechtwinklig zur Deckenbekleidung, inkl. Ausbilden von 2 Kanten. Beplankung 2 Lagen Trockenbauplatten.
	731.431 Schürze Sichthöhe bis mm 300.
	731.432 Schürze Sichthöhe mm 301 bis 500.
	731.433 Spezifikation
	731.481 Spezifikation
	731.801 Übrige
	732.000 Leibungsbekleidungen zu Dachfenstern, Oberlichtern und dgl. erstellen.
	732.100 Leibungen von Dachfenstern in geneigten Dächern mit Trockenbauplatten bekleiden. Leibungen oben horizontal, unten und seitlich vertikal. Inkl. Ausbilden der Kanten und Anschlüsse an den Fensterrahmen.
	732.110 Leibungstiefen seitlich, oben und unten bis mm 400.
	732.111 Fensterabmessung bis mm 1'000x1'000.
	732.112 Fensterabmessung mm 1'001x1'001 bis 1'500x1'500.
	732.113 Spezifikation
	732.120 Leibungstiefen seitlich, oben und unten mm 401 bis 600.
	732.121 Fensterabmessung bis mm 1'000x1'000.
	732.122 Fensterabmessung mm 1'001x1'001 bis 1'500x1'500.
	732.123 Spezifikation
	732.181 Spezifikation
	732.200 Leibungen von Oberlichtern in Flachdächern mit Trockenbauplatten bekleiden. Leibungen vertikal ausbilden. Inkl. Ausbilden der Kanten und Anschlüsse an die Oberlichtzarge.
	732.210 Eckig. Höhe bis mm 500.
	732.211 Abmessung bis mm 1'200x1'200.
	732.212 Abmessung mm 1'201x1'201 bis 2'000x2'000.
	732.213 Spezifikation
	732.220 Eckig. Höhe mm 501 bis 700.
	732.221 Abmessung bis mm 1'200x1'200.
	732.222 Abmessung mm 1'201x1'201 bis 2'000x2'000.
	732.223 Spezifikation
	732.230 Rund. Höhe bis mm 500.
	732.231 Durchmesser bis mm 1'000.
	732.232 Durchmesser mm 1'001 bis 1'500.
	732.233 Spezifikation
	732.240 Rund. Höhe mm 501 bis 700.
	732.241 Durchmesser bis mm 1'000.
	732.242 Durchmesser mm 1'001 bis 1'500.
	732.243 Spezifikation
	732.281 Spezifikation
	732.801 Übrige
	733.000 Auswechslungen und Überbrückungen einbauen.
	733.100 Auswechslungen.
	733.101 Profile UD oder CD, mm 27x0,6.
	733.102 Profile UA mm 50x2,0 mit 2 Befestigungswinkeln. Profilbreite mm 50.
	733.103 Spezifikation
	733.200 Überbrückungen von Fremdbauteilen.
	733.201 Länge bis m 1,00.
	733.202 Länge m 1,01 bis 1,50.
	733.203 Länge m 1,51 bis 2,00.
	733.204 Länge m 2,01 bis 2,50.
	733.205 Länge m 2,51 bis 3,00.
	733.206 Spezifikation
	733.801 Übrige
	734.000 Verstärkungen einbauen.
	734.100 Dachlatten in Profile einlegen.
	734.101 Dachlatten mm 24x48.
	734.102 Spezifikation
	734.200 Mehrlagige Massivholzplatten, Dicke min. mm 21, an Profile CD montieren.
	734.201 Breite mm 150.
	734.202 Spezifikation
	734.300 Gipsfaserplatten, Dicke min. mm 18, an Profile CD montieren.
	734.301 Breite mm 150.
	734.302 Abmessung bis mm 400x400.
	734.303 Spezifikation
	734.400 Zusätzliche Abhänger.
	734.401 Nonius-Abhänger.
	734.402 Verstellbare Abhänger.
	734.403 Spezifikation
	734.801 Übrige
