E153.de Knauf Alutop Revisionsklappe F-TEC BS60 Schachtwand

Schachtwand Revisionsklappe für Schachtwände mit Brandschutz

Revisionsklappen zum Einbau in Schachtwände mit Brandschutzanforderungen EI 60.
Für Beplankungsdicke von 2x 15 mm, bestehend aus
Abmessungen: 300 x 300, 400 x 400, 500 x 500, 600 x 600, 600 x 1200

■ Eloxiertem Aluminiumrahmen mit herausschwenkbarem und komplett demontierbarem Innendeckel
■ Flächenbündig verschraubter Knauf Diamant Platte
■ Fest installierter Brandschutzauflage
■ Dichtung
■ Fangsicherung
■ F-TEC BS60 Schachtwand für 2x 15 mm Beplankungsdicke

Zusatzausstattung / Sonderausführungen:

■ Zwischenabmessung
■ Luft- / Staubdichtheit (Klasse 4, Sog und Druck)
■ Rauchdichtheit
■ Vierkant-Verriegelung
■ Rundzylinderschloss
■ Vorgerichtet für bauseitige Befliesung

Eigenschaften:

■ Flächenbündig verschraubte Diamant Platte
■ Nachträglich einsetzbar
■ Geprüfter Feuerwiderstand EI 60 optional in Kombination mit Luftdichtheit, Rauchdichtheit
■ Passgenau auch bei Befliesung im Sanitärbereich

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

E153.de - Knauf alutop Revisionsklappe F-TEC BS60 Schachtwand

Technische Zeichnung / CAD / BIM

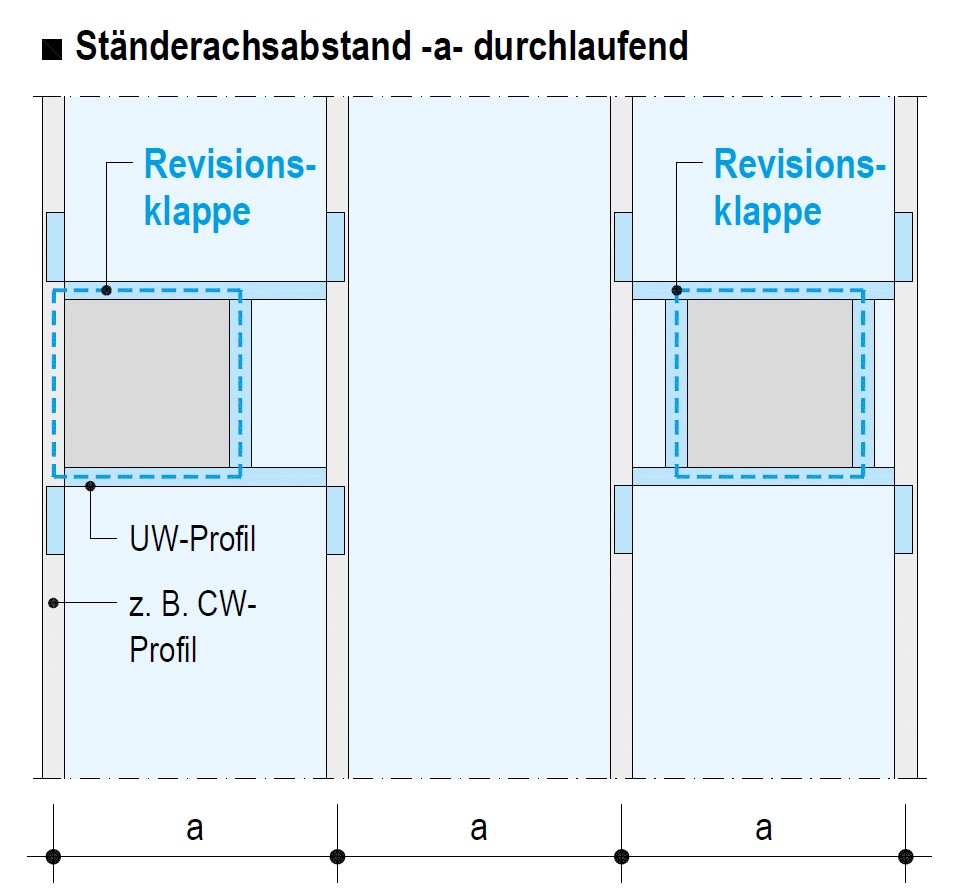

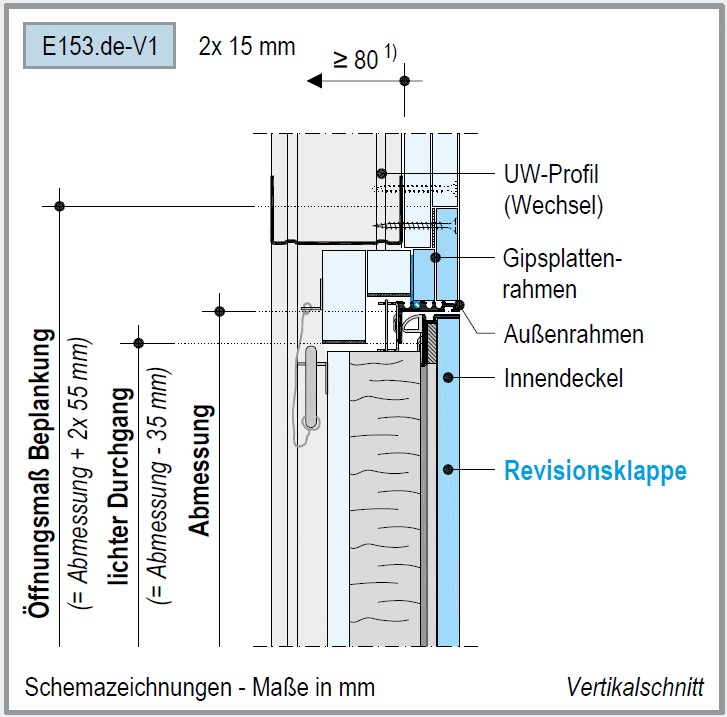

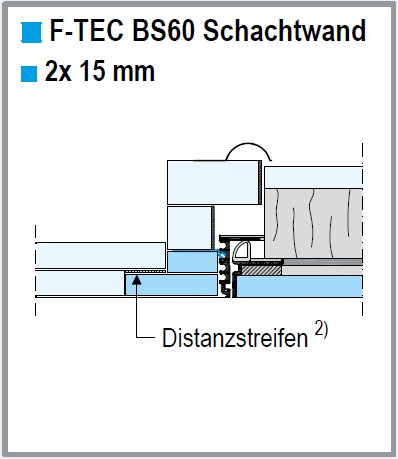

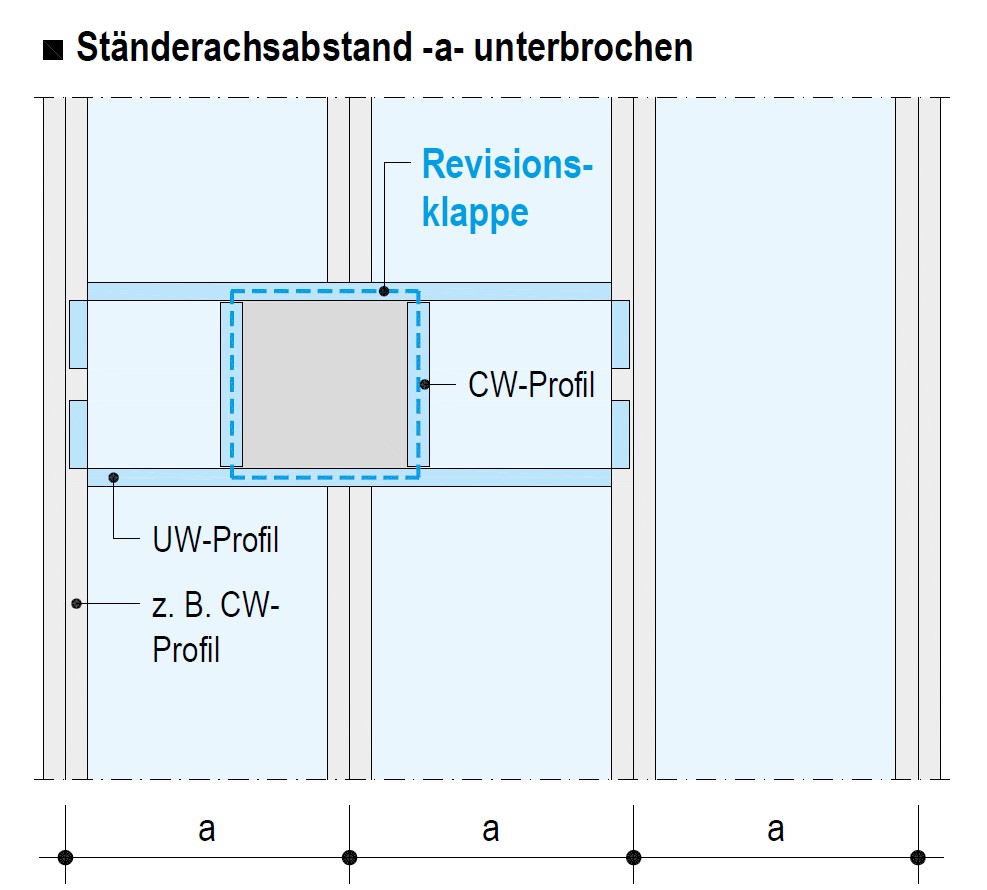

Beplankung E153.de - V1 Ständerachsabstand - a - Unterbrochen Ständerachsabstand - a - durchlaufend

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	815.000 Revisionsklappen liefern und versetzen.
	815.100 Revisionsklappen ohne Brandschutzanforderungen und ohne Schallschutzanforderungen, mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	815.110 Zu Vorsatzschalen und Vorwandsystemen. Beplankung Dicke mm 12,5.
	815.111 Abmessung i.L. mm 300x300.
	815.112 Abmessung i.L. mm 400x400.
	815.113 Abmessung i.L. mm 500x500.
	815.114 Abmessung i.L. mm 600x600.
	815.115 Spezifikation
	815.120 Zu Vorsatzschalen und Vorwandsystemen. Beplankung Dicke mm 25,0.
	815.121 Abmessung i.L. mm 300x300.
	815.122 Abmessung i.L. mm 400x400.
	815.123 Abmessung i.L. mm 500x500.
	815.124 Abmessung i.L. mm 600x600.
	815.125 Spezifikation
	815.181 Spezifikation
	815.200 Revisionsklappen mit Brandschutzanforderungen mit umlaufendem Rahmen. Klappe mit eingesetzter Trockenbauplatte, verdecktem Verschluss und Fallsicherung. Für flächenbündigen Einbau.
	815.210 Zu Schachtwänden. Feuerwiderstandsklasse EI 30.
	815.211 Abmessung i.L. mm 300x300.
	815.212 Abmessung i.L. mm 400x400.
	815.213 Abmessung i.L. mm 500x500.
	815.214 Abmessung i.L. mm 600x600.
	815.215 Spezifikation
	815.220 Zu Schachtwänden. Feuerwiderstandsklasse EI 60.
	815.221 Abmessung i.L. mm 300x300.
	815.222 Abmessung i.L. mm 400x400.
	815.223 Abmessung i.L. mm 500x500.
	815.224 Abmessung i.L. mm 600x600.
	815.225 Spezifikation
	815.230 Zu Schachtwänden. Feuerwiderstandsklasse EI 90.
	815.231 Abmessung i.L. mm 300x300.
	815.232 Abmessung i.L. mm 400x400.
	815.233 Abmessung i.L. mm 500x500.
	815.234 Abmessung i.L. mm 600x600.
	815.235 Spezifikation
	815.281 Spezifikation
	815.801 Übrige
