Das aufklappbare Abschalelement Klapp-Form für Fugenband ermöglicht ein zeitsparendes Erstellen von Arbeitsfugen, die
Möglichkeit Fugenbänder-/Bleche einzulegen sowie gestattet eine äusserst platzsparende Lagerung.

Um eine gerade Betonkannte sowie die gewünschte Betonüberdeckung zu erreichen empfeh...

Das aufklappbare Abschalelement Klapp-Form für Fugenband ermöglicht ein zeitsparendes Erstellen von Arbeitsfugen, die
Möglichkeit Fugenbänder-/Bleche einzulegen sowie gestattet eine äusserst platzsparende Lagerung.

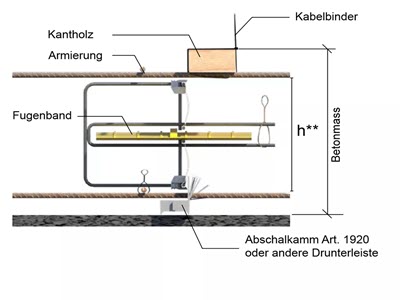

Um eine gerade Betonkannte sowie die gewünschte Betonüberdeckung zu erreichen empfehlen wir die untere Armierungslage
auf unseren Abschalkamm Art-Nr. 1920 aufzulegen.

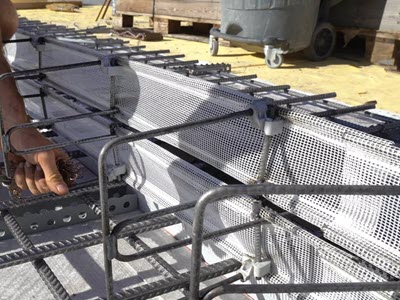

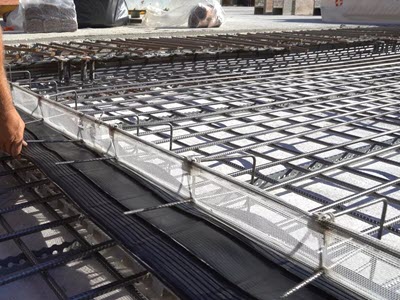

Anschliessend wird das Klapp-Form für Fugenband aufgeklappt und mit Drahtbindern
an der unteren Armierungslage festgebunden.

Fugenbänder, Fugenbleche oder ähnliche Profile werden nun in die speziell ausgebildete mittige Schlitzöffnung eingelegt und fixiert.

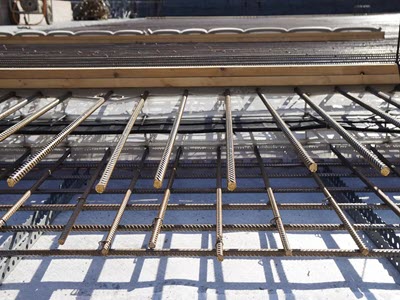

Die obere Armierungslage kann anschliessend auf das Klapp-Form für Fugenband aufgelegt werden.

Dank der Verwendung eines Glasfasernetzes anstelle eines scharfkantigen Streckmetalls gibt es bei der Montage auch keine
Verletzungsgefahr.

Das Klapp-Form wurde zudem erfolgreich mit statischen Biege- und Schub-/Biegeversuche getestet und ist gleichwertig wie Streckmetall.

Zum Abschalen der verbleibenden Betonüberdeckung eignen sich unser Schalflex Abschalgummi Art.-Nr. 1890 oder konventionell ein Gerüstbrett/Kantholz.

Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement Klapp-Form einfach im Beton und das Ausschalen entfällt.


VORTEILE:
- Schnelles und einfaches erstellen von Arbeitsfugen
- Ausschalen entfällt
- optimale Befestigung von Fugenbänder und Fugenbleche
- Spart viel wertvolle Arbeitszeit
- Einfaches Durchdringen von Sanitär- und Elektroinstallationen
- keine Verletzungsgefahr dank Glasfasernetz
- Erfolgreich geprüft auf Biegezugfestigkeit und Querkraftübertragung

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Ausschreibungstexte Klapp-Form für Fugenband Prospekt Klapp-Form für Fugenband

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Aufbau- und Verwendungsanleitung Klapp-Form

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

172	Abdichtungen für Bauwerke unter Terrain und für Brücken
	312.120 Fugen in WDB;Labyrinthprinzip Arbeitsfugen Körperfugenbänder verlegen.
	312.121 Fugen in liegenden Flächen.
	312.122 Fugen in stehenden Flächen.
	312.123 Fugen in Flächen über Kopf.
	312.124 Ecken und Gehrungen.
	312.125 T-Stösse.
	312.126 Kreuzstösse.
	312.127 Spezifikation
	312.130 Fugen in WDB;Labyrinthprinzip Arbeitsfugen Fugenbleche einbauen, inkl. Längenzuschnitten und Erschwernissen bei Abschalungen.
	312.131 Fugen in liegenden Flächen.
	312.132 Fugen in stehenden Flächen.
	312.133 Fugen in Flächen über Kopf.
	312.134 Ecken und Gehrungen.
	312.135 T-Stösse.
	312.136 Kreuzstösse.
	312.137 Spezifikation
	312.220 Fugen in WDB;Labyrinthprinzip Bewegungsfugen Körperfugenbänder verlegen.
	312.221 Fugen in liegenden Flächen.
	312.222 Fugen in stehenden Flächen.
	312.223 Fugen in Flächen über Kopf.
	312.224 Ecken und Gehrungen.
	312.225 T-Stösse.
	312.226 Kreuzstösse.
	312.227 Spezifikation

241	Ortbetonbau
	268.220 Abschalungen,Konterschalungen Abschalungen,Typ 2 Mit Bewehrungsdurchdringung. Inkl. Aufrauen der Anschlussflächen.
	268.221 Schalhöhe bis m 0,35.
	268.222 Schalhöhe m 0,36 bis 0,50.
	268.223 Uebrige Schalhöhen
