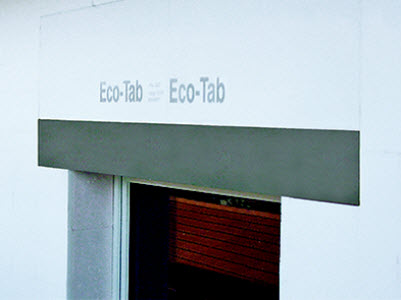

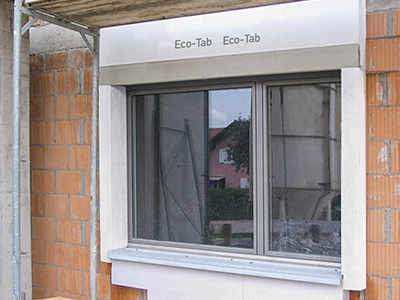

Die Schürzenelemente Eco-Tab, EPS, Steinwolle und Glaswolle dienen – zusammen mit den Rahmen-, Sturzelementen Eco-Rav und Eco-Stu – der Ausbildung von Hohlstürzen in der Aussenwärmedämmung.
Der Sandwichaufbau von Eco-Tab besteht aus Polystyrolkern und Bewehrung aus Glasfaser-Verbundwerkstoff. Dieser...

Die Schürzenelemente Eco-Tab, EPS, Steinwolle und Glaswolle dienen – zusammen mit den Rahmen-, Sturzelementen Eco-Rav und Eco-Stu – der Ausbildung von Hohlstürzen in der Aussenwärmedämmung.
Der Sandwichaufbau von Eco-Tab besteht aus Polystyrolkern und Bewehrung aus Glasfaser-Verbundwerkstoff. Dieser verleiht den leichten Elementen eine hohe Stabilität. Bewehrung und Beschichtung dienen in der unteren Abschlusszone als Haftbrücke, bzw. auf der Innenseite im Sturzbereich als Insektenschutz.

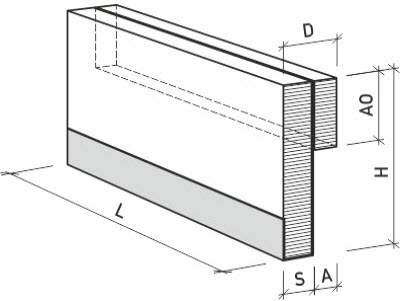

Schürzenelemente Eco-Tab (EPS weiss):
Polystyrolkern EPS weiss (λD 0.038 W/mK) mit Bewehrung aus Glasfaserverbundwerkstoff. Abschluss vorne, unten und innen mit Mörtelbeschichtung. Ohne oder mit Aufdoppelung oben, seitlich oder oben und seitlich erhältlich.

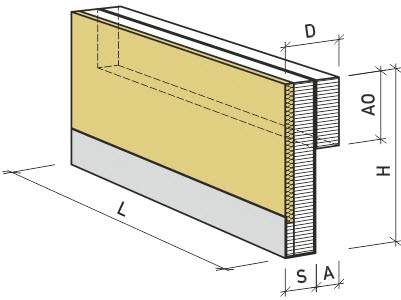

Schürzenelemente Eco-Tab S (Steinwolle):
Polystyrolkern EPS weiss (λD 0.038 W/mK) mit Bewehrung aus Glasfaserverbundwerkstoff. Putzträgerplatte aussen aus Steinwolle 10 mm.
Abschluss vorne, unten und innen mit Mörtelbeschichtung. Ohne oder mit Aufdoppelung oben, seitlich oder oben und seitlich erhältlich.

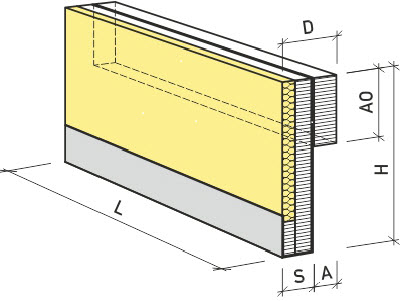

Schürzenelemente Eco-Tab G (Glaswolle):
Polystyrolkern EPS weiss (λD 0.038 W/mK) mit Bewehrung aus Glasfaserverbundwerkstoff. Putzträgerplatte aussen aus Glaswolle 20 mm.
Abschluss vorne, unten und innen mit Mörtelbeschichtung. Ohne oder mit Aufdoppelung oben, seitlich oder oben und seitlich erhältlich.

Schürzenelemente Steinwolle SHM:
Elementkern homogen aus Steinwolle (λD 0.040 W/mK). Innen mit Metallschürze, unten variabler Überstand als Abschlusskante für Plattenverblendung.
Ohne Beschichtung unten und vorne. Ohne Aufdoppelung.

Schürzenelemente Glaswolle GHM:
Elementkern homogen aus Glaswolle (λD 0.034 W/mK). Innen mit Metallschürze, unten variabler Überstand als Abschlusskante für Plattenverblendung.
Ohne Beschichtung unten und vorne. Ohne Aufdoppelung.

Musterleistungsverzeichnis

Schürzenelemente Eco-Tab NPK 342 Musterleistungsverzeichnis Schürzenelemente Eco-Tab NPK 342 Musterleistungsverzeichnis Schürzenelemente Eco-Tab NPK 342 Musterleistungsverzeichnis

Beschreibung

Downloads Prospekt & Sortiment

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Downloads Konstruktionsdetails

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

342	Verputzte Aussenwärmedämmungen
	260.820 Leibungselemente:EPS,dünn Produktenachweis Sturzelemente.
	262.000 Leibungs- oder Sturzelemente für Sanierungen, z.B. in das Fensterlicht ragend. Als Mehrleistung zu Leibungen oder Stürzen ohne Wärmedämmung. Dämmdicke mm 20.
	262.001 Spezifikation
	263.000 Hohlsturzelemente und Unterlagen zu Hohlsturzelementen.
	263.100 Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	263.101 Spezifikation
	263.200 Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	263.201 Spezifikation
	263.300 Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	263.310 Aus expandiertem Polystyrol EPS mit integrierter Bewehrung. Rohdichte kg/m3 20.
	263.311 d mm 40, h mm 500.
	263.312 d = Dämmdicke Fassade, h mm 500.
	263.313 Spezifikation
	263.320 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, elastifiziert, Rohdichte kg/m3 15.
	263.321 d mm 40, h mm 500.
	263.322 d = Dämmdicke Fassade, h mm 500.
	263.323 Spezifikation
	263.330 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, nicht elastifiziert, Rohdichte kg/m3 15.
	263.331 d mm 40, h mm 500.
	263.332 d = Dämmdicke Fassade, h mm 500.
	263.333 Spezifikation
	263.381 Spezifikation
	263.400 Mehrleistungen zu Hohlsturzelementen.
	263.401 Stossverbindungen.
	263.402 Montagebügel unter Kragplatten.
	263.403 Uebrige Mehrleistungen
	263.801 Uebrige
	360.820 Leibungselemente:EPS,dick Produktenachweis Sturzelemente.
	363.000 Hohlsturzelemente und Unterlagen zu Hohlsturzelementen.
	363.100 Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	363.101 Spezifikation
	363.200 Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	363.201 Spezifikation
	363.300 Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	363.310 Aus expandiertem Polystyrol EPS mit integrierter Bewehrung. Rohdichte kg/m3 20.
	363.311 d mm 40, h mm 500.
	363.312 d = Dämmdicke Fassade, h mm 500.
	363.313 Spezifikation
	363.320 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, elastifiziert, Rohdichte kg/m3 15.
	363.321 d mm 40, h mm 500.
	363.322 d = Dämmdicke Fassade, h mm 500.
	363.323 Spezifikation
	363.330 Aus Wärmedämmplatten mit nicht weisser Oberfläche aus expandiertem Polystyrol EPS, mit integrierter Bewehrung, nicht elastifiziert, Rohdichte kg/m3 15.
	363.331 d mm 40, h mm 500.
	363.332 d = Dämmdicke Fassade, h mm 500.
	363.333 Spezifikation
	363.381 Spezifikation
	363.400 Mehrleistungen zu Hohlsturzelementen.
	363.401 Stossverbindungen.
	363.402 Montagebügel unter Kragplatten.
	363.403 Uebrige Mehrleistungen
	363.801 Uebrige
	560.820 Leibungselemente:Wärmedämmpl. Produktenachweis Sturzelemente.
	562.000 Leibungs- oder Sturzelemente für Sanierungen, z.B. in das Fensterlicht ragend. Als Mehrleistung zu Leibungen oder Stürzen ohne Wärmedämmung.
	562.001 Spezifikation
	563.000 Hohlsturzelemente und Unterlagen zu Hohlsturzelementen.
	563.100 Unterlagen zu Hohlsturzelementen. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	563.101 Spezifikation
	563.200 Unterlagen zu Hohlsturzelementen. Auflager seitlich bei Leibungen. Ausmass: Anzahl Auflager. Als Mehrleistung zur Fassadenfläche.
	563.201 Spezifikation
	563.300 Hohlsturzelemente. Ausmass: Elementlänge. Als Mehrleistung zur Fassadenfläche.
	563.301 Spezifikation
	563.400 Mehrleistungen zu Hohlsturzelementen.
	563.401 Stossverbindungen.
	563.402 Montagebügel unter Kragplatten.
	563.403 Uebrige Mehrleistungen
	563.801 Uebrige
