W36.ch - Knauf Vidiwall Metallständerwände

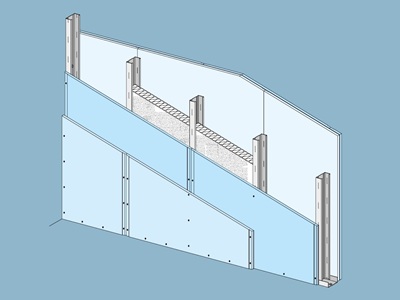

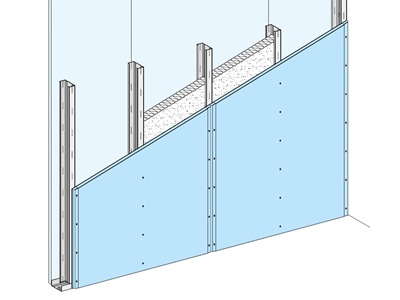

W361.ch - Knauf Vidiwall Metallständerwand - Einfachständerwerk, einlagig beplankt

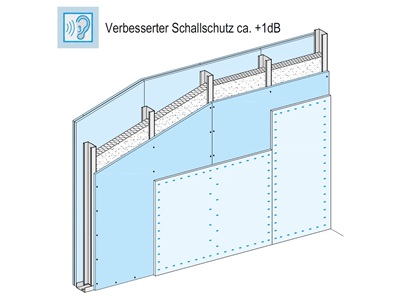

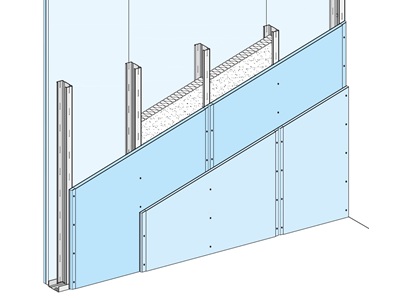

W362.ch - Knauf Vidiwall Metallständerwand - Einfachständerwerk, zweilagig beplankt

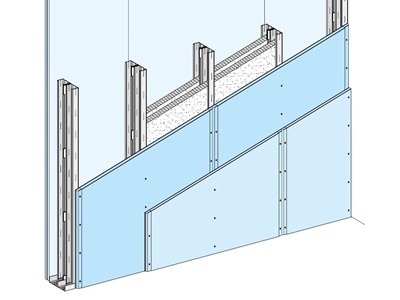

W365.ch - Knauf Vidiwall Metallständerwand - Doppelständerwerk, zweilagig beplankt

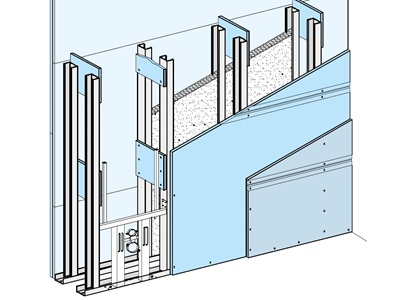

W366.ch - Knauf Vidiwall Installationswand - Doppelständerwerk, zweilagig beplankt

Knauf Vidiwall

Bester Schallschutz
Durch Kombination bewährter Knauf Produkte
verfügen Vidiwall Systeme über ein hohes Schallschutz-Niveau

Robustheit
Die Vidiwall Gipsfaserplatte steigert die Qualität und
Langlebigkeit des Knauf Systems beim Einsatz in stark beanspruchten Bereichen

Einlagige Beplankung
Trotz Einlagigkeit gute Eigenschaften,
gleichzeitig reduziert sich das Material und Zeitaufwand

Grösste Wandhöhen
Durch optimierte und aufeinander abgestimmte Knauf Komponenten

Wasserabweisend
Die oberflächengrundierte Ausstattung der Platte
ermöglicht den problemlosen Einsatz in
Feuchträumen wie z.B. in häuslichen Bädern

Schlanke Konstruktion
Mit Raum- und Nutzflächengewinn

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

W36.ch - Knauf Vidiwall Metallständerwände

Technische Zeichnung / CAD / BIM

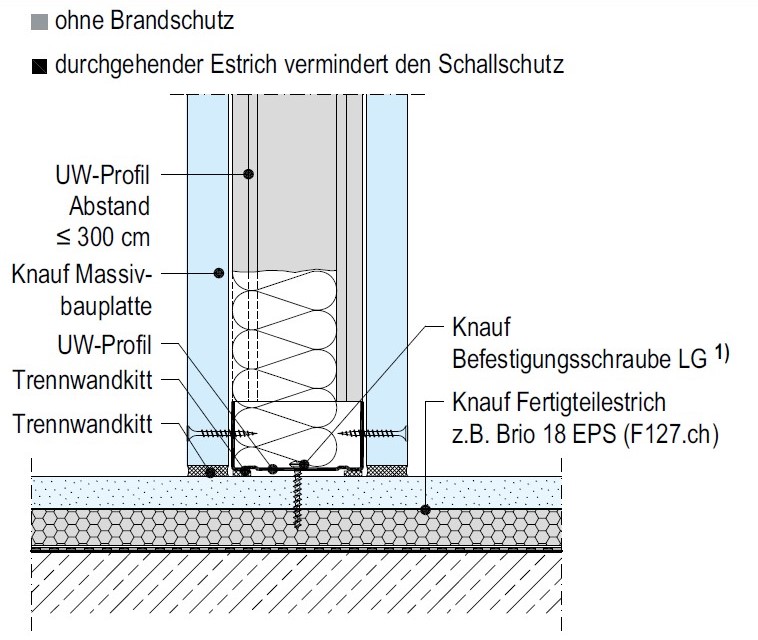

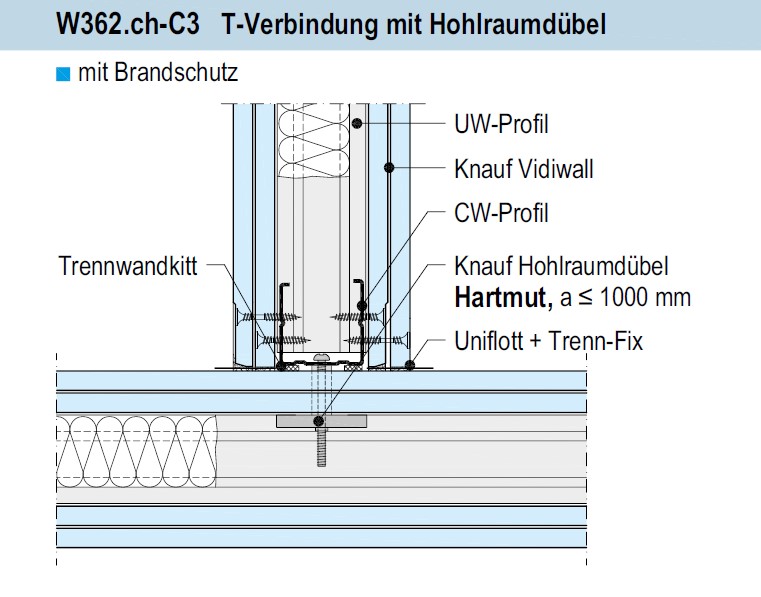

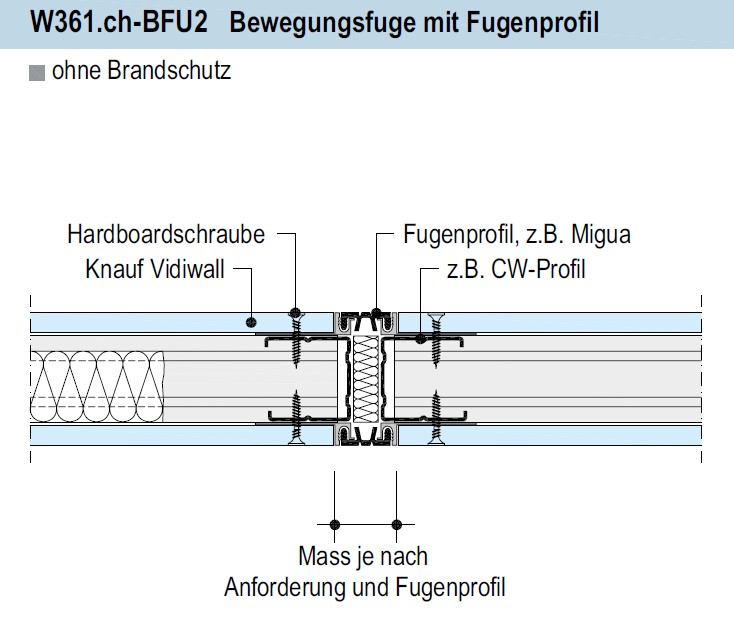

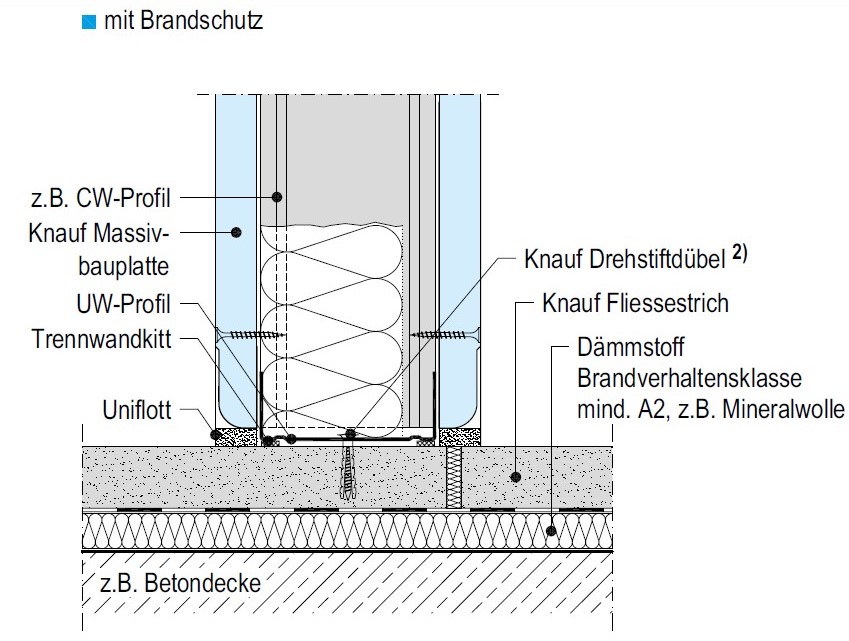

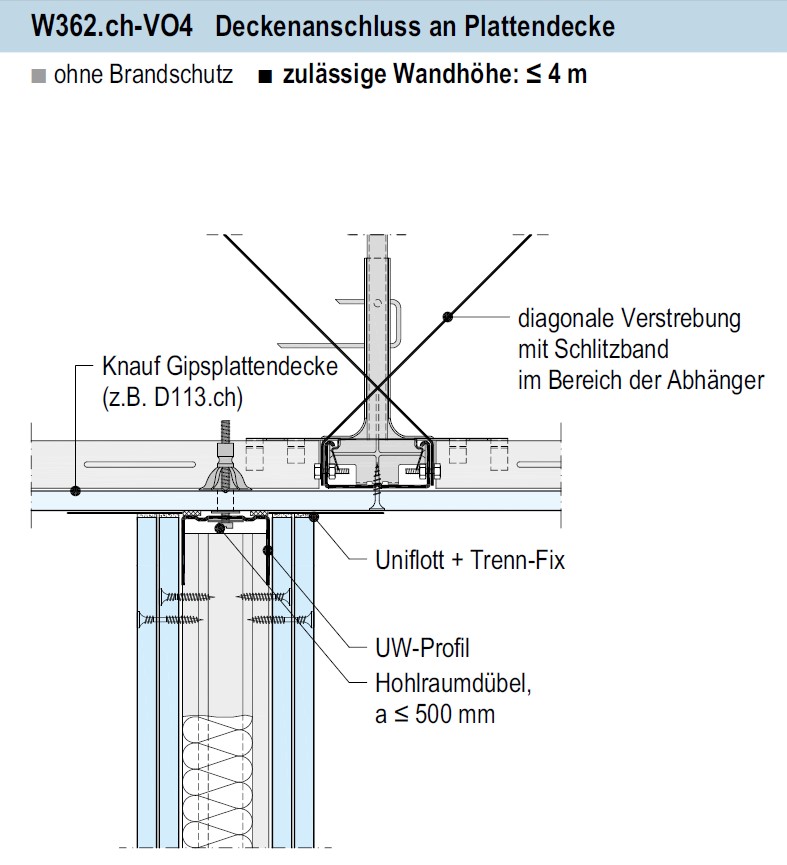

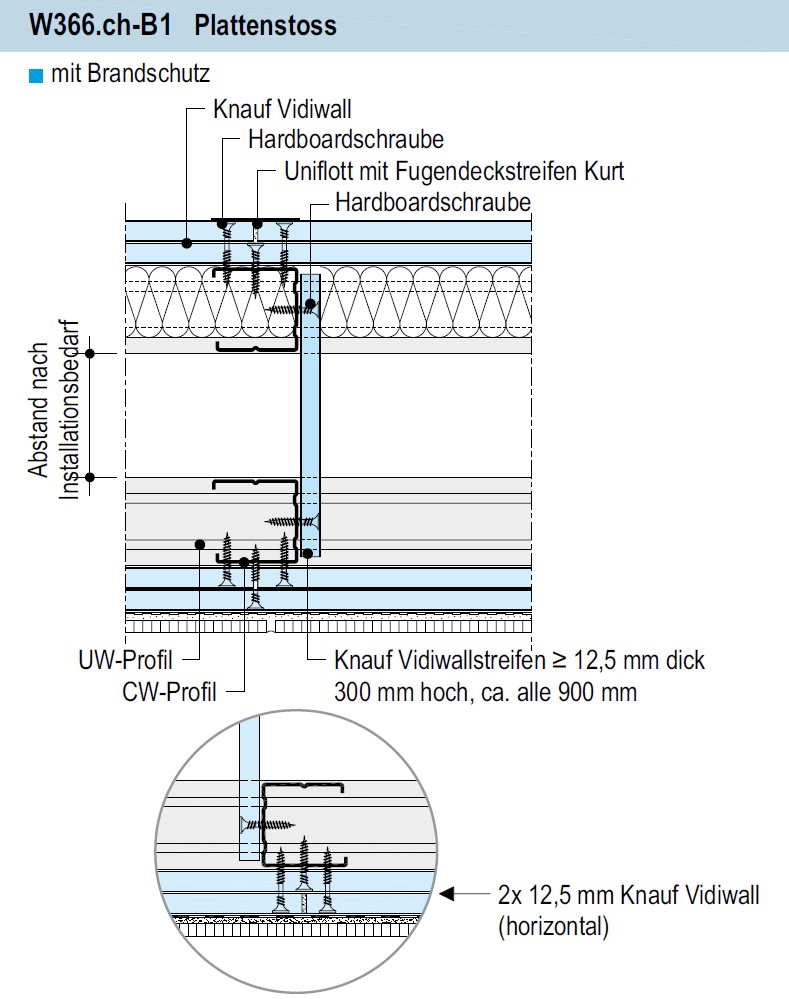

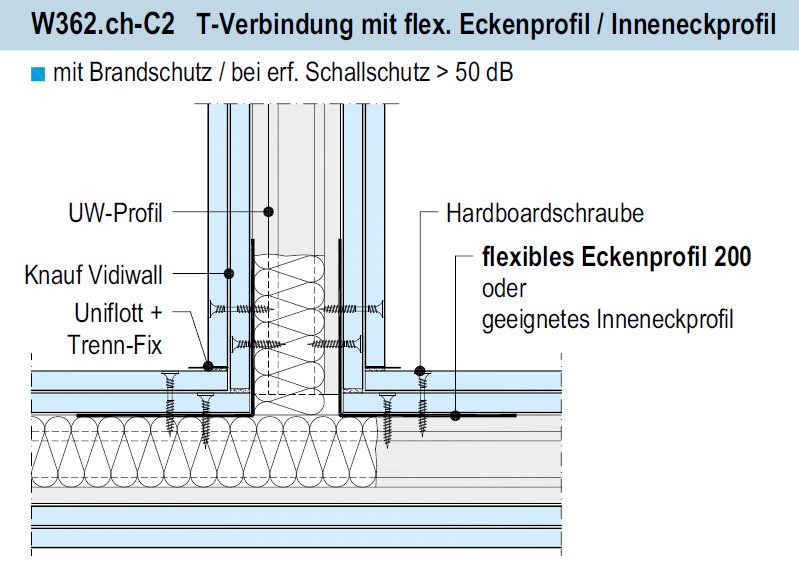

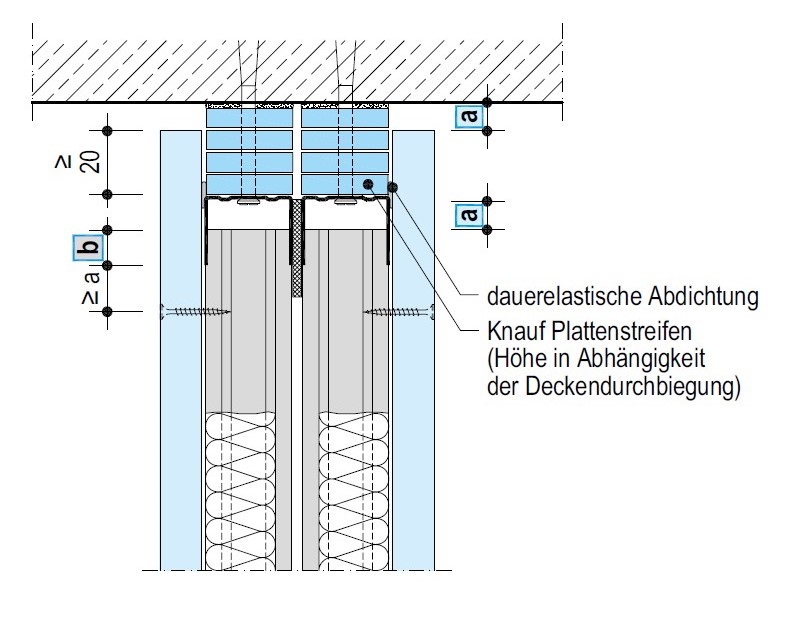

W361.ch - BFU2 W362.ch - C2 W362.ch - C3 W362.ch - VO4 W362.ch - VU2 W363.ch - VU3 W365.ch - VO2 W366.ch - B1

Weitere Dokumente

GF07.ch - Knauf Vidiwall - Gipsfaser - Verarbeitungsanleitung

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

643	Trockenbauarbeiten: Wände
	230.000 Ständerwände aus Gipsfaserplatten Ohne andere Angaben gilt: Unterkonstruktion aus verzinkten Stahlblechprofilen. Unterkonstruktion, 1 Lage Dämmstoff und Beplankung nach Angaben Systemhersteller. Ausbilden von Klebfugen oder Spachtelfugen.
	231.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 1 Lage Gipsfaserplatten.
	231.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	231.110 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 75,0. Bewertetes Schalldämmmass Rw min. dB 45. Feuerwiderstandsklasse EI 30.
	231.111 Höhe m 1,51 bis 3,00.
	231.112 Spezifikation
	231.120 Gipsfaserplatten Dicke mm 15,0. Ständerwand Dicke mm 80,0. Bewertetes Schalldämmmass Rw min. dB 46. Feuerwiderstandsklasse EI 30.
	231.121 Höhe m 1,51 bis 3,00.
	231.122 Spezifikation
	231.181 Spezifikation
	231.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	231.210 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 46. Feuerwiderstandsklasse EI 30.
	231.211 Höhe m 1,51 bis 3,00.
	231.212 Höhe m 3,01 bis 4,00.
	231.213 Spezifikation
	231.220 Gipsfaserplatten Dicke mm 15,0. Ständerwand Dicke mm 105,0. Bewertetes Schalldämmmass Rw min. dB 48. Feuerwiderstandsklasse EI 30.
	231.221 Höhe m 1,51 bis 3,00.
	231.222 Höhe m 3,01 bis 4,00.
	231.223 Spezifikation
	231.281 Spezifikation
	231.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	231.310 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 48. Feuerwiderstandsklasse EI 30.
	231.311 Höhe m 1,51 bis 3,00.
	231.312 Höhe m 3,01 bis 4,00.
	231.313 Spezifikation
	231.320 Gipsfaserplatten Dicke mm 15,0. Ständerwand Dicke mm 130,0. Bewertetes Schalldämmmass Rw min. dB 48. Feuerwiderstandsklasse EI 30.
	231.321 Höhe m 1,51 bis 3,00.
	231.322 Höhe m 3,01 bis 4,00.
	231.323 Spezifikation
	231.381 Spezifikation
	231.801 Übrige
	232.000 Ständerwände erstellen. Einfaches Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	232.100 Profile UW und CW, mm 50x0,6. Dämmen mit Mineralwolle.
	232.110 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 100,0. Bewertetes Schalldämmmass Rw min. dB 56. Feuerwiderstandsklasse EI 90.
	232.111 Höhe m 1,51 bis 3,00.
	232.112 Höhe m 3,01 bis 4,00.
	232.113 Spezifikation
	232.181 Spezifikation
	232.200 Profile UW und CW, mm 75x0,6. Dämmen mit Mineralwolle.
	232.210 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 125,0. Bewertetes Schalldämmmass Rw min. dB 56. Feuerwiderstandsklasse EI 90.
	232.211 Höhe m 1,51 bis 3,00.
	232.212 Höhe m 3,01 bis 4,00.
	232.213 Spezifikation
	232.281 Spezifikation
	232.300 Profile UW und CW, mm 100x0,6. Dämmen mit Mineralwolle.
	232.310 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 150,0. Bewertetes Schalldämmmass Rw min. dB 57. Feuerwiderstandsklasse EI 90.
	232.311 Höhe m 1,51 bis 3,00.
	232.312 Höhe m 3,01 bis 4,00.
	232.313 Spezifikation
	232.381 Spezifikation
	232.801 Übrige
	233.000 Ständerwände erstellen. Doppeltes Ständerwerk aus Metall. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	233.100 Profile UW und CW, mm 50x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	233.110 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 155,0. Bewertetes Schalldämmmass Rw min. dB 62. Feuerwiderstandsklasse EI 90.
	233.111 Höhe m 1,51 bis 3,00.
	233.112 Höhe m 3,01 bis 4,00.
	233.113 Spezifikation
	233.181 Spezifikation
	233.200 Profile UW und CW, mm 75x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	233.210 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 205,0. Bewertetes Schalldämmmass Rw min. dB 66. Feuerwiderstandsklasse EI 90.
	233.211 Höhe m 1,51 bis 3,00.
	233.212 Höhe m 3,01 bis 4,00.
	233.213 Spezifikation
	233.281 Spezifikation
	233.300 Profile UW und CW, mm 100x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	233.310 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 255,0. Bewertetes Schalldämmmass Rw min. dB 68. Feuerwiderstandsklasse EI 90.
	233.311 Höhe m 1,51 bis 3,00.
	233.312 Höhe m 3,01 bis 4,00.
	233.313 Spezifikation
	233.381 Spezifikation
	233.801 Übrige
	234.000 Installationswände erstellen. Doppeltes Ständerwerk aus Metall, Ständer horizontal verbunden. Beplankung beidseitig je 2 Lagen Gipsfaserplatten.
	234.100 Profile UW und CW, mm 50x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	234.110 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 58. Feuerwiderstandsklasse EI 90.
	234.111 Höhe m 1,51 bis 3,00.
	234.112 Höhe m 3,01 bis 4,00.
	234.113 Spezifikation
	234.181 Spezifikation
	234.200 Profile UW und CW, mm 75x0,6. 1 Ständerwerk mit 1 Lage Mineralwolle dämmen.
	234.210 Gipsfaserplatten Dicke mm 12,5. Ständerwand Dicke mm 330,0. Bewertetes Schalldämmmass Rw min. dB 60. Feuerwiderstandsklasse EI 90.
	234.211 Höhe m 1,51 bis 3,00.
	234.212 Höhe m 3,01 bis 4,00.
	234.213 Spezifikation
	234.281 Spezifikation
	234.801 Übrige
