Die Rahmenelemente Eco-Rav dienen – zusammen mit den Sturzelementen Eco-Stu und den Schürzenelementen Eco-Tab – der Ausbildung von Hohlstürzen in der Aussenwärmedämmung.

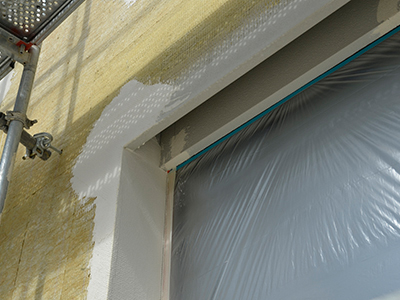

Eco-Rav besteht aus Polystyrol bzw. Polyisocyanurat und weist auf der Hohlsturz-Innenseite als Insektenschutz eine Beschichtung auf. Die Untersicht von Eco-Rav kann gestrichen oder verputzt werden. Dank Eco-Rav werden im Bereich der Rahmenverbreiterung die erforderlichen Dämmwerte erreicht.

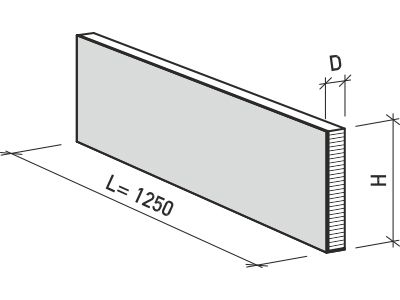

Rahmenelemente Eco-Rav (EPS weiss):
Dämmelement EPS weiss (λD 0.038 W/mK) mit grau beschichteter Oberfläche und Untersicht zum Streichen oder Verputzen.

Rahmenelemente Eco-Rav (EPS grau):
Dämmelement aus EPS grau (λD 0.032 W/mK) mit grau beschichteter Oberfläche und Untersicht zum Streichen oder Verputzen.

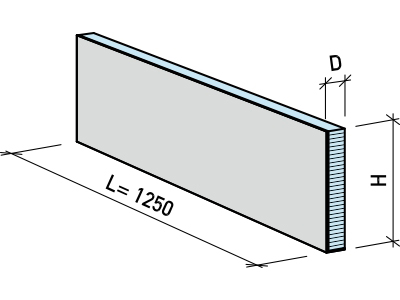

Rahmenelemente Eco-Rav (XPS):
Dämmelement aus XPS (λD 0.035 W/mK) mit grau beschichteter Oberfläche und Untersicht zum Streichen oder Verputzen.

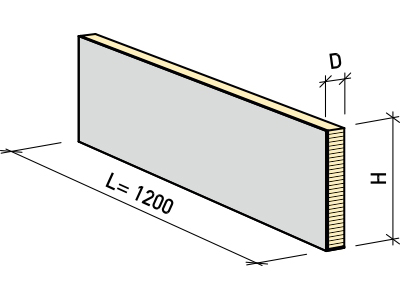

Rahmenelemente Eco-Rav (PIR):
Dämmelement aus PIR (λD 0.028 W/mK) mit grau beschichteter Oberfläche und Untersicht zum Streichen oder Verputzen.

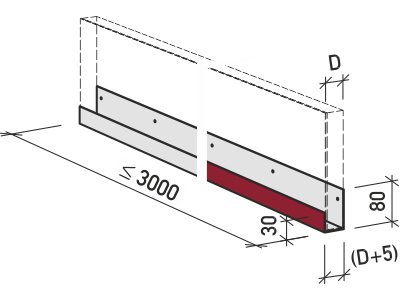

Sichtabschluss Eco-Rav:
Aluminiumprofil als unterer Sichtabschluss, eloxiert oder in RAL / NCS.
Bauseits auf Rahmenverbreiterung schrauben, Eco-Rav anschliessend einkleben.

Musterleistungsverzeichnis

Rahmenelemente Eco-Rav, Eco-Stu, GFB-Rav NPK 342 Musterleistungsverzeichnis Rahmenelemente Eco-Rav, Eco-Stu, GFB-Rav NPK 342 Musterleistungsverzeichnis Rahmenelemente Eco-Rav, Eco-Stu, GFB-Rav NPK 342 Musterleistungsverzeichnis

Beschreibung

Downloads Prospekt & Sortiment

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Downloads Konstruktionsdetails

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

314	Maurerarbeiten
	263.801 Mauerwerk:Mehrl.,Nebenarb. Blenden,Stürze m.Blenden Stürze m.Innenblende Uebrige

342	Verputzte Aussenwärmedämmungen
	780.800 Wärmedämmungen in Hohlstürzen Produktenachweis.
	781.200 Wärmedämmungen in Hohlstürzen Dämmschicht auf Rahmenverbreiterungen kleben. Mit Grund- und Deckputz beschichten.
	781.201 h mm 200 bis 300. Dämmdicke mm 40.
	781.202 Spezifikation
	781.801 Aussenwärmedämmung:Nebenleist. Wärmedämmungen in Hohlstürzen Wärmedämmungen in Hohlstürzen Uebrige

348	Aussenputze
	761.801 Aussenputze:Nebenarbeiten Nebenarbeiten:Aussenputze Fassaden:Nebenarbeiten Uebrige
