Schöck Isolink® Typ VHF.
Fassadenbefestigung weitergedacht.
Schöck Isolink® VHF für die vorgehängte hinterlüftete Fassade sind wärmebrückenfreie Befestigungen für Unterkonstruktionen / Verankerung in Beton und Mauerwerk, für
Neubauten als auch für Sanierungen.
Schöck ist Minergie-Fachpartner und trägt zum guten Gelingen eines Minergiestandard bei.

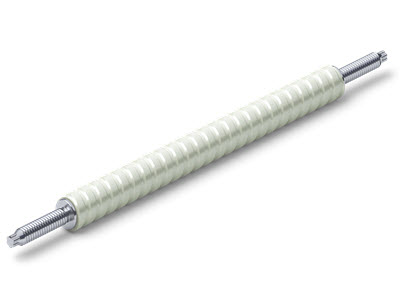

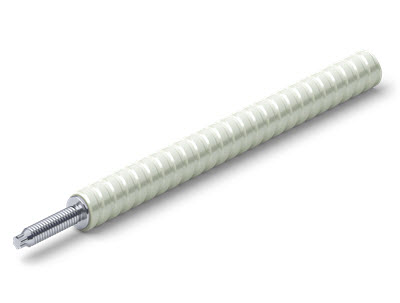

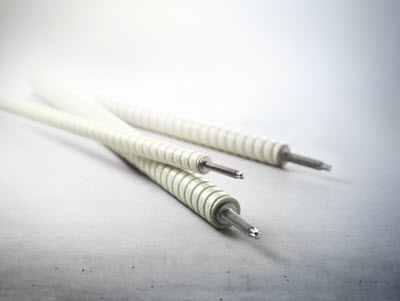

Durch die geringe Wärmeleitfähigkeit des Schöck Isolink® kann die Dicke der Wärmedämmung, bei gleichbleibendem U-Wert der Wand, signifikant reduziert werden. Im direkten Vergleich zu Aluminium-Wandhaltern sind dadurch beim Dämmmaterial Einsparungen von ca. 50 % möglich. Sie bestehen aus einem Combar® Glasfaserstab (Glasfaserarmierung) und einem Anschlussgewinde aus Edelstahl.

Spezifikation:
- Glasfaserarmierung Schöck Combar®
- char. Wert der Zugfestigkeit ftk (N/mm2)  =  > 1000
- char. Wert der Streckgrenze fyk (N/mm2)  =  kein Fliessen
- Bemessungswert der Streckgrenze fyd (N/mm2)  =  445
- Dehnung im Grenzzustand der Tragfahigkeit  =  7,4 ‰
- Biegewert Zug-E-Modul (N/mm2)  =  60.000
- Dichte γ (g/cm3)  =  2,2
- Warmeleitfahigkeit λ (W/mK)  =  0,7 (axial) / 0,5 (radial)
- Magnetismus  =  nein

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

315	Vorgefertigte Elemente aus Beton und künstlichen Steinen
	642.000 Spezielle Bewehrungen.
	642.001 Spezifikation

343	Hinterlüftete Fassadenbekleidungen
	224.200 Distanzschrauben Distanzschrauben zu Stütz- oder Traglatten, auf Beton oder Mauerwerk montieren.
	224.210 Für Wandabstand bis mm 170.
	224.211 Wandabstand bis mm 90.
	224.212 Wandabstand mm 91 bis 110.
	224.213 Wandabstand mm 111 bis 130.
	224.214 Wandabstand mm 131 bis 150.
	224.215 Wandabstand mm 151 bis 170.
	224.216 Übrige Wandabstände
	224.220 Für Wandabstand über mm 170.
	224.221 Wandabstand mm 171 bis 190.
	224.222 Wandabstand mm 191 bis 210.
	224.223 Wandabstand mm 211 bis 230.
	224.224 Wandabstand mm 231 bis 250.
	224.225 Wandabstand mm 251 bis 270.
	224.226 Wandabstand mm 271 bis 290.
	224.227 Übrige Wandabstände
	224.281 Spezifikation
	224.400 Distanzschrauben Distanzschrauben zu Stütz- oder Tragprofilen, auf Beton oder Mauerwerk montieren.
	224.410 Für Wandabstand bis mm 170.
	224.411 Wandabstand bis mm 90.
	224.412 Wandabstand mm 91 bis 110.
	224.413 Wandabstand mm 111 bis 130.
	224.414 Wandabstand mm 131 bis 150.
	224.415 Wandabstand mm 151 bis 170.
	224.416 Übrige Wandabstände
	224.420 Für Wandabstand über mm 170.
	224.421 Wandabstand mm 171 bis 190.
	224.422 Wandabstand mm 191 bis 210.
	224.423 Wandabstand mm 211 bis 230.
	224.424 Wandabstand mm 231 bis 250.
	224.425 Wandabstand mm 251 bis 270.
	224.426 Wandabstand mm 271 bis 290.
	224.427 Übrige Wandabstände
	224.481 Spezifikation
