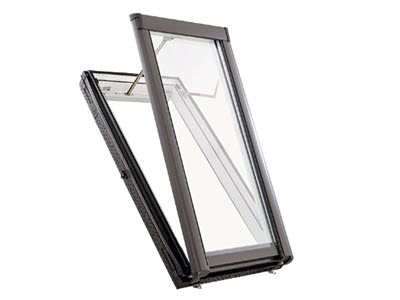

Designo R5 Rauch- und Wärmeabzug

Roto Frank Dachsystem-Technologie (Schweiz) GmbH

Das Designo Dachfenster für Rauch- und Wärmeabzugsanlagen vereinigt alle Merkmale eines vollwertigen Roto Wohndachfensters. Dazu gehören eine hochwertige Verglasung, eine einbaufertige Vormontage sowie vormontierte Wärmedämmung. Im täglichen Gebrauch sorgt die stufenlos elektrisch regulierbare Lüftungsfunktion für besonderen Komfort.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Produktdatenblatt_Designo_R5_Rauch-_und_Waermeabzugsanlage_mit_Standardmass

Technische Zeichnung / CAD / BIM

ROTO_0175_R58_WD_ZWD_ZIE_1x1_AB_dexx ROTO_0175_R58_WD_ZWD_ZIE_1x1_AB_dexx ROTO_0175_R58_WD_ZWD_ZIE_1x1_AB_dexx.

Weitere Dokumente

Legende Symbolkennzeichnung

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

365	Verglaste Einbauten in Dächern
	230.000 Dachfenster mit integriertem Rauch- und Wärmeabzug Als Standard für Rauch- und Wärmeabzugsanlagen RWA gelten die Brandschutzvorschriften der VKF. Die Öffnungsvorrichtungen sind nach örtlichen Bestimmungen und Bauvorschriften durch den Bauherrn zu definieren.
	230.800 Produktenachweis.
	231.000 Dachfenster für automatische Bedienung, mit integriertem Rauch- und Wärmeabzug.
	231.100 Aus Holz, inkl. äussere Abdeckung aus Blech.
	231.110 Fensterabmessung (1).
	231.111 bxh mm 650x1'400. Freie geometrische Öffnungsfläche m2 0,61.
	231.112 bxh mm 780x980. Freie geometrische Öffnungsfläche m2 0,63.
	231.113 bxh mm 780x1'180. Freie geometrische Öffnungsfläche m2 0,76.
	231.114 bxh mm 780x1'400. Freie geometrische Öffnungsfläche m2 0,91.
	231.115 Spezifikation
	231.120 Fensterabmessung (2).
	231.121 bxh mm 940x1'400. Freie geometrische Öffnungsfläche m2 0,97.
	231.122 bxh mm 1'140x1'180. Freie geometrische Öffnungsfläche m2 1,00.
	231.123 bxh mm 1'140x1'400. Freie geometrische Öffnungsfläche m2 1,22.
	231.124 bxh mm 1'340x980. Freie geometrische Öffnungsfläche m2 1,10.
	231.125 bxh mm 1'340x1'400. Freie geometrische Öffnungsfläche m2 1,62.
	231.126 Spezifikation
	231.181 Spezifikation
	231.200 Mit Kunststoffoberfläche weiss, inkl. äussere Abdeckung aus Blech.
	231.210 Fensterabmessung (1).
	231.211 bxh mm 650x1'400. Freie geometrische Öffnungsfläche m2 0,61.
	231.212 bxh mm 780x980. Freie geometrische Öffnungsfläche m2 0,63.
	231.213 bxh mm 780x1'180. Freie geometrische Öffnungsfläche m2 0,76.
	231.214 bxh mm 780x1'400. Freie geometrische Öffnungsfläche m2 0,91.
	231.215 Spezifikation
	231.220 Fensterabmessung (2).
	231.221 bxh mm 940x1'400. Freie geometrische Öffnungsfläche m2 0,97.
	231.222 bxh mm 1'140x1'180. Freie geometrische Öffnungsfläche m2 1,00.
	231.223 bxh mm 1'140x1'400. Freie geometrische Öffnungsfläche m2 1,22.
	231.224 bxh mm 1'340x980. Freie geometrische Öffnungsfläche m2 1,10.
	231.225 bxh mm 1'340x1'400. Freie geometrische Öffnungsfläche m2 1,62.
	231.226 Spezifikation
	231.281 Spezifikation
	231.801 Übrige
