GFB-Elément d'encadrement GMFD avec battue, à fleur du panneau
Les Eléments d'encadrement en fibrobéton (GFB) GMFD en version de haute qualité sont utilisés servent d'élément de design architectural et peuvent être utilisés avec tous les systèmes intégrés d'isolation thermique. Les GFB-éléments d'encadrement GMFD se prêtent bien aux constructions nouvelles, lorsque les chambranles de fenêtres sont déplacés au ras de la maçonnerie.

Description

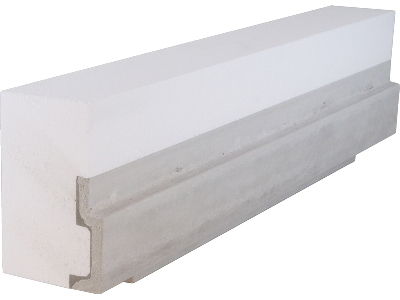

Les Eléments d'encadrement en fibrobéton (GFB) GMFD sont constitués par une ébauche d'encadrement en fibrobéton avec une partie préformée et collée en EPS à 20 kg/m³.
GMFD signifie éléments d'encadrement avec battue, à fleur du panneau.
L'état de surface du béton renforcé par de fibrobéton est lisse, la couleur est gris béton avec des structures légèrement nébuleuses. Les surfaces latérales sont sciées avec des arêtes légèrement chanfreinées.

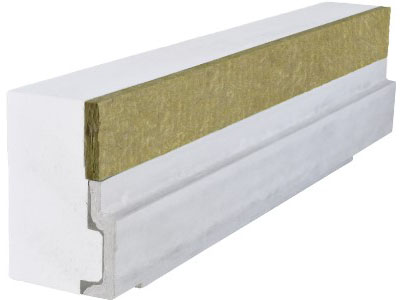

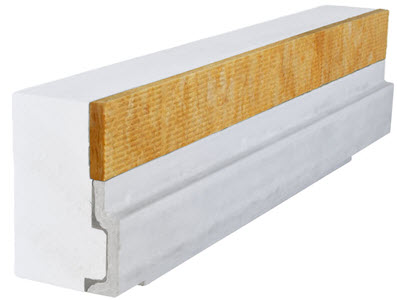

Les GFB-éléments d'encadrement GMFD sont livrés avec toutes les mortaises ainsi que la coupe oblique pour le tablette de fenêtre. Pour ce qui est des GFB-éléments d'encadrement GMFD pour les systèmes d'isolation thermique composites en laine de roche ou laine de verre, la saillie en EPS est contrecollée avec un panneau isolant en laine de roche ou laine de verre.

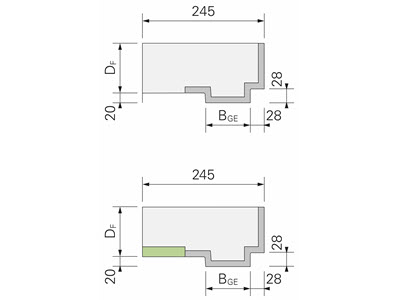

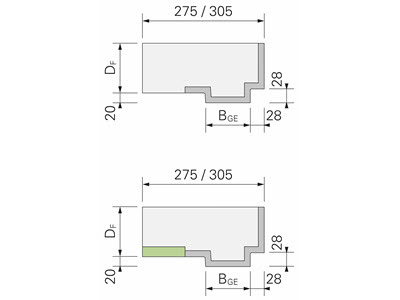

Dimensions
Epaisseurs DF: 60 - 300 mm
Largeurs BGE: 60 / 90 / 120 / 150 mm
Longueur maximale LGE: 3000 mm

Descriptif type

Aucun document à disposition

Description

Aucun document à disposition

Dessin technique / CAO / BIM

Aucun document à disposition

Autres documents

Aucun document à disposition

Liens vers le produit

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Information sur le produit du fabricant matériaux de construction + Textures CAD EcoBau

Articles CAN

342	Isolations thermiques extérieures crépies
	272.220 Eléments av.encadr.,EPS Avec feuillure,façon angles Avec retour du parement sur l'épaisseur de l'isolation de façade.
	272.221 Largeur de l'encadrement mm 90, épaisseur d'isolation mm 120.
	272.222 Spécification
	372.220 Eléments av.encadr.,EPS Avec feuillure,façon angles Avec retour du parement sur l'épaisseur de l'isolation de façade.
	372.221 Largeur de l'encadrement mm 90, épaisseur d'isolation mm 160.
	372.222 Spécification
	472.220 Eléments av.encadr.,pann.comp. Avec feuillure,façon angles Avec retour du parement sur l'épaisseur de l'isolation de façade.
	472.221 Largeur de l'encadrement mm 90, épaisseur d'isolation mm 120.
	472.222 Spécification
	572.200 Eléments av.encadr.,pann.isol. Eléments avec feuillure. Y compris façons d'angles et raccords aux appuis de fenêtres. Fixation des éléments selon indications du fabricant. En supplément sur surface de façade et sur embrasures et couvertes.
	572.201 Spécification
