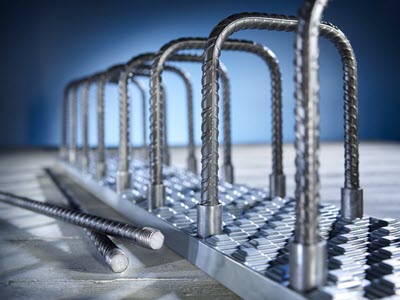

PYRABAR® - Schraubbare Bewehrungsanschlüsse sind für den Einsatz in hochbeanspruchten Arbeitsfugen ohne Bewehrungsdurchdringung an Wänden oder Decken entwickelt worden. PYRABAR® ist eine Zusammenführung von BARTEC® Schraubbewehrungen und dem patentierten PYRAX® Blech. Dies garantiert eine formschlüssige Fugenausbildung zur vollen Zug- und Querkraftübertragung. Ein Aufrauen der Arbeitsfuge erübrigt sich.

RATIONELLES ARBEITEN

Durch die Zusammenführung der beiden Systeme, BARTEC® Schraubbewehrungen und der PYRAX®-Technologie, lassen sich die Arbeitsschritte effizienter gestalten.
-Das Einschrauben der Bewehrungsstäbe erspart das Rückbiegen grosser Durchmesser (ø 12-20mm)
-Durch das eingebaute PYRAX® Blech entfällt das Aufrauen der Arbeitsfuge.
-Keine zusätzlichen Dorne oder unterschiedlichen Kastenformen
-Keine Verwechslungsgefahr dank richtungsunabhängiger Verzahnung
-Umfangreicher 3D-Bauteilkatalog in Allplan und als Plugin für Revit und weitere CAD-Systeme

SICHERHEIT & STABILITÄT

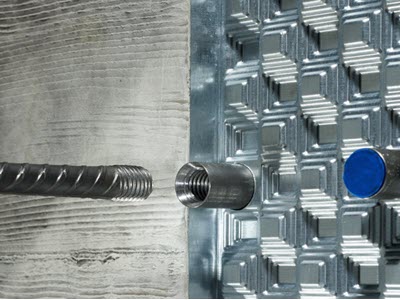

Die BARTEC® Schraubverbindung ermöglicht die Verwendung grösserer Stabdurchmesser als bei herkömmlichen Bewehrungsanschlüssen und bietet somit Sicherheit durch höhere Querkräfte und eine einfache Montage ohne Rückbiegevorgang.
-Übertragung von höheren Querkräften bis 1000kN/m
-Nachgewiesener Querkraftwiderstand von mindestens 85% eines monolithischen Stahlbetonbauteils ohne Biegebeanspruchung
-Ersparung des Rückbiegevorgangs dank BARTEC® Schraubverbindung

HOHE WIRTSCHAFTLICHKEIT

Die einfache und schnelle Montage von PYRABAR® - Schraubbaren Bewehrungsanschlüssen ermöglicht eine kostengünstige Lösung. Dank kurzer Verlegezeiten und dem Einsatz eigener Hilfskräfte kann der Unternehmer ein kostengünstiges Angebot unterbreiten.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

PYRABAR® Technische Dokumentation PYRABAR® - Ausschreibungstexte

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

241	Ortbetonbau
	237.300 Abschalungen,Konterschalungen Typ 2. Mit Bewehrungsdurchdringung. Inkl. Aufrauen der Anschlussflächen.
	237.310 Abschalungen für Wände mit konstanter Dicke.
	237.311 Wanddicke bis m 0,25.
	237.312 Wanddicke m 0,26 bis 0,50.
	237.313 Uebrige Wanddicken
	237.320 Abschalungen für Wände mit variabler Dicke.
	237.321 Wanddicke bis m 0,25.
	237.322 Wanddicke m 0,26 bis 0,50.
	237.323 Uebrige Wanddicken
	237.330 Abschalungen für Konsolen.
	237.331 Konsolenhöhe bis m 0,25.
	237.332 Konsolenhöhe m 0,26 bis 0,50.
	237.333 Uebrige Konsolenhöhen
	237.340 Konterschalungen für in Längsrichtung geneigte Mauerkronen.
	237.341 Kronenbreite bis m 0,25.
	237.342 Kronenbreite m 0,26 bis 0,50.
	237.343 Uebrige Kronenbreiten
	237.350 Konterschalungen für in Querrichtung geneigte Mauerkronen.
	237.351 Kronenbreite bis m 0,25.
	237.352 Kronenbreite m 0,26 bis 0,50.
	237.353 Uebrige Kronenbreiten
	237.361 Spezifikation
	543.301 Bewehrungen:Ortbetonbau Bewehrungszubehör,-anschlüsse Bewehrungsanschlüsse Uebrige
